Produktnummer:
10210130
Herstellernummer:
25100.0290
Hersteller:
Halder

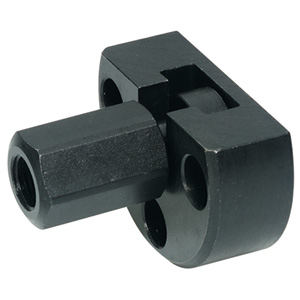

Halder 25100.0290 Schnellsteckkupplung mit Radialversatzausgleich und Anschraubflansch M 20 x 1.5, mit Kupplungsmutter
Ausführung:
mit Kupplungsmutter
d1:
M20 x 1,5
| Anzahl | Preis* |
|---|---|
| Bis 4 |
85,85 €
|
| Bis 6 |
77,27 €
|
| Bis 8 |
68,68 €
|
| Ab 9 |
63,26 €
|
Produktnummer:
10210130
EH 25100 Schnellsteckkupplungen mit Radialversatzausgleich und Anschraubflansch
Beschreibung

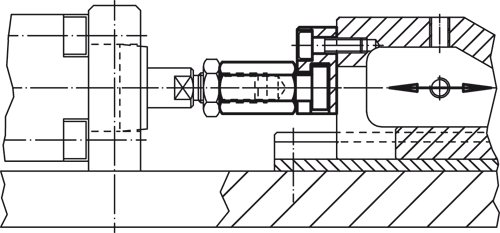

Werkstoff: Flanschteil: Vergütungs, Stahl vergütet, phosphatiert Kupplungsteil: Vergütungs, Stahl vergütet, phosphatiert Kontermutter: Stahl, schwarz ( ISO 4035/8675) Hinweis: Platzsparende Schnellsteckkupplung mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nute, ein manuelles Nachjustieren entfällt. Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden. Die Kupplung überträgt keine Drehmomente.

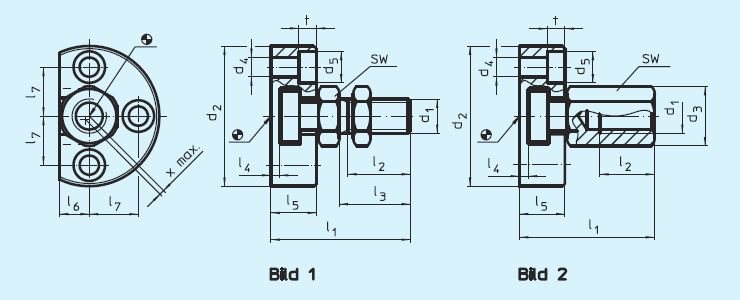

Eigenschaften
| Achsenversatz x max.: | 1 |
|---|---|
| Ausführung: | mit Kupplungsmutter |
| Gewicht (g): | 852 |
| SW: | 30 |
| d1: | M20 x 1,5 |
| d2: | 80 |
| d3: | 34 |
| d4: | 11 |
| d5: | 18 |
| kN max.: | 30 |
| l1 ~: | 74 |
| l2 min.: | 25 |
| l3: | - |
| l4: | 5 |
| l5 (mm): | 26 |
| l6 (mm): | 17 |
| l7: | 28 |
| t: | 10 |
Dokumente
1
| Variante | d1 | Ausführung | Preis |
|---|---|---|---|
|
10210111 (25100.0206) |

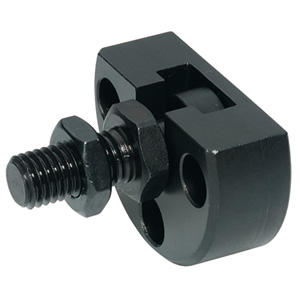

M6 | mit Kupplungsschraube | ab 35,85 € |
|
10210121 (25100.0256) |
M6 | mit Kupplungsmutter | ab 35,85 € |
|
10210112 (25100.0208) |
M8 | mit Kupplungsschraube | ab 43,20 € |
|
10210122 (25100.0258) |
M8 | mit Kupplungsmutter | ab 43,20 € |
|
10210113 (25100.0210) |
M10 | mit Kupplungsschraube | ab 45,85 € |
|
10210117 (25100.0230) |
M10 x 1,25 | mit Kupplungsschraube | ab 45,85 € |
|
10210123 (25100.0260) |
M10 | mit Kupplungsmutter | ab 45,85 € |
|
10210127 (25100.0280) |
M10 x 1,25 | mit Kupplungsmutter | ab 45,85 € |
|
10210114 (25100.0212) |
M12 | mit Kupplungsschraube | ab 54,00 € |
|
10210118 (25100.0232) |
M12 x 1,25 | mit Kupplungsschraube | ab 54,00 € |
|
10210124 (25100.0262) |
M12 | mit Kupplungsmutter | ab 54,00 € |
|
10210128 (25100.0282) |
M12 x 1,25 | mit Kupplungsmutter | ab 54,00 € |
|
10210115 (25100.0216) |
M16 | mit Kupplungsschraube | ab 65,75 € |
|
10210119 (25100.0236) |
M16 x 1,5 | mit Kupplungsschraube | ab 65,75 € |
|
10210125 (25100.0266) |
M16 | mit Kupplungsmutter | ab 65,75 € |
|
10210129 (25100.0286) |
M16 x 1,5 | mit Kupplungsmutter | ab 65,75 € |
|
10210116 (25100.0220) |
M20 | mit Kupplungsschraube | ab 85,85 € |
|
10210120 (25100.0240) |
M20 x 1,5 | mit Kupplungsschraube | ab 85,85 € |
|
10210126 (25100.0270) |
M20 | mit Kupplungsmutter | ab 85,85 € |
|
10210130 (25100.0290) |
M20 x 1,5 | mit Kupplungsmutter | ab 85,85 € |
