Produktnummer:
10210133
Herstellernummer:
25100.0406
Hersteller:
Halder

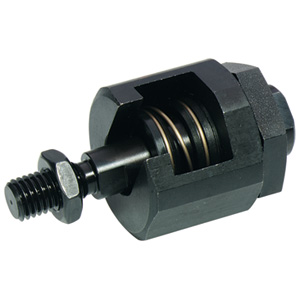

Halder 25100.0406 Schnellsteckkupplung mit Winkel und Radialversatzausgleich M 6
d1:
M6
| Anzahl | Preis* |
|---|---|
| Bis 7 |
54,70 €
|
| Bis 10 |
49,23 €
|
| Bis 13 |
43,76 €
|
| Ab 14 |
40,31 €
|
Produktnummer:
10210133
EH 25100 Schnellsteckkupplungen mit Winkel- und Radialversatzausgleich
Beschreibung

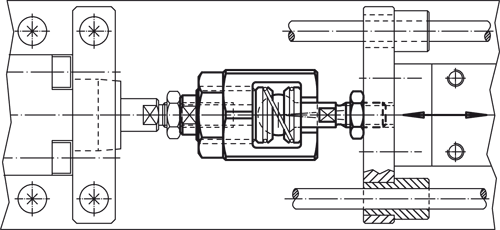

Werkstoff: Klaue und Pfanne: Vergütungs, Stahl vergütet, phosphatiert Kupplungsteil: Vergütungsstahl, nitriert, schwarz Mutter: Vergütungsstahl, phosphatiert Kontermutter: Stahl, schwarz ( ISO 4035/8675) Feder: rostfreier Stahl Hinweis: Axial spielfrei einstellbare Schnellsteckkupplung mit Winkel- und Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. bei nicht ausgerichteten Linearbewegungen. Kompakte Bauweise ohne lose Bauteile. Die Montage bzw. Demontage erfolgt mittels T-Nute, ein manuelles Nachjustieren entfällt. Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden. Die Kupplung überträgt keine Drehmomente.

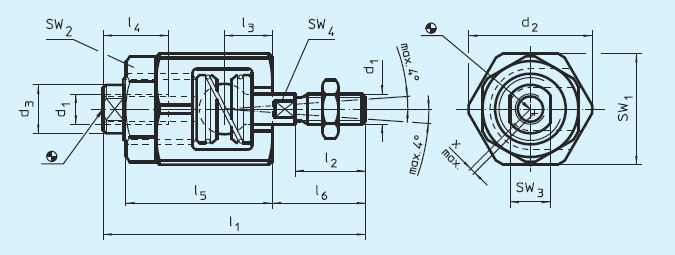

Eigenschaften
| Gewicht (g): | 75 |
|---|---|
| Radialversatzausgleich x max.: | 0,6 |
| SW1: | 22 |
| SW2: | 19 |
| SW3: | 8 |
| SW4: | 5 |
| d1: | M6 |
| d2: | 24,5 |
| d3: | 9,6 |
| kN max.: | 2,5 |
| l1 ~: | 52 |
| l2 (mm): | 14 |
| l3: | 9,5 |
| l4 min.: | 13 |
| l5 (mm): | 29 |
| l6 (mm): | 18,5 |
Dokumente
1
| Variante | d1 | Preis |
|---|---|---|
|
10210133 (25100.0406) |
M6 | ab 54,70 € |
|
10210134 (25100.0408) |
M8 | ab 59,10 € |
|
10210135 (25100.0410) |
M10 | ab 79,50 € |
|
10210139 (25100.0430) |
M10 x 1,25 | ab 79,50 € |
|
10210136 (25100.0412) |
M12 | ab 80,45 € |
|
10210140 (25100.0432) |
M12 x 1,25 | ab 80,45 € |
|
10210131 (25100.0436) |
M16 x 1,5 | ab 112,60 € |
|
10210137 (25100.0416) |
M16 | ab 112,60 € |
|
10210132 (25100.0440) |
M20 x 1,5 | ab 113,50 € |
|
10210138 (25100.0420) |
M20 | ab 113,50 € |
