Produktnummer:
10210131
Herstellernummer:
25100.0436
Hersteller:
Halder

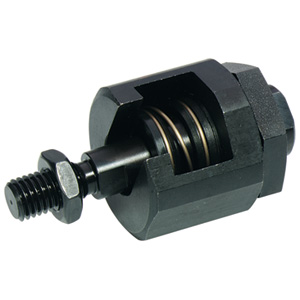

Halder 25100.0436 Schnellsteckkupplung mit Winkel und Radialversatzausgleich M 16 x 1.5,
d1:
M16 x 1,5
| Anzahl | Preis* |
|---|---|
| Bis 3 |
112,60 €
|
| Bis 5 |
101,34 €
|
| Bis 6 |
90,08 €
|
| Ab 7 |
82,97 €
|
Produktnummer:
10210131
EH 25100 Schnellsteckkupplungen mit Winkel- und Radialversatzausgleich
Beschreibung

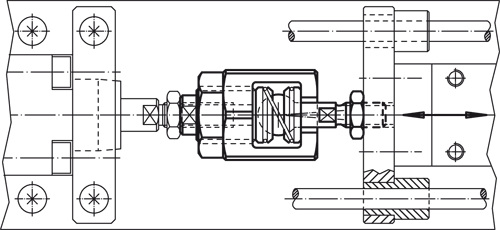

Werkstoff: Klaue und Pfanne: Vergütungs, Stahl vergütet, phosphatiert Kupplungsteil: Vergütungsstahl, nitriert, schwarz Mutter: Vergütungsstahl, phosphatiert Kontermutter: Stahl, schwarz ( ISO 4035/8675) Feder: rostfreier Stahl Hinweis: Axial spielfrei einstellbare Schnellsteckkupplung mit Winkel- und Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. bei nicht ausgerichteten Linearbewegungen. Kompakte Bauweise ohne lose Bauteile. Die Montage bzw. Demontage erfolgt mittels T-Nute, ein manuelles Nachjustieren entfällt. Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden. Die Kupplung überträgt keine Drehmomente.

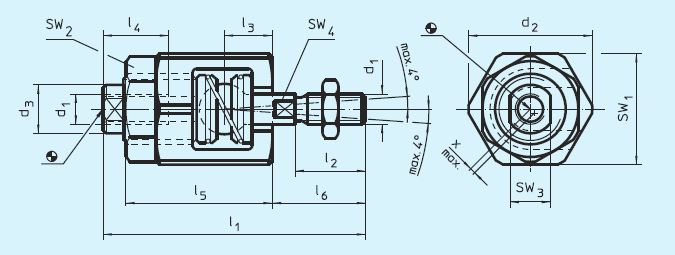

Eigenschaften
| Gewicht (g): | 1128 |
|---|---|
| Radialversatzausgleich x max.: | 1 |
| SW1: | 55 |
| SW2: | 46 |
| SW3: | 27 |
| SW4: | 18 |
| d1: | M16 x 1,5 |
| d2: | 60 |
| d3: | 32 |
| kN max.: | 18,0 |
| l1 ~: | 121 |
| l2 (mm): | 34 |
| l3: | 26 |
| l4 min.: | 34 |
| l5 (mm): | 62 |
| l6 (mm): | 45 |
Dokumente
1
| Variante | d1 | Preis |
|---|---|---|
|
10210133 (25100.0406) |
M6 | ab 54,70 € |
|
10210134 (25100.0408) |
M8 | ab 59,10 € |
|
10210135 (25100.0410) |
M10 | ab 79,50 € |
|
10210139 (25100.0430) |
M10 x 1,25 | ab 79,50 € |
|
10210136 (25100.0412) |
M12 | ab 80,45 € |
|
10210140 (25100.0432) |
M12 x 1,25 | ab 80,45 € |
|
10210131 (25100.0436) |
M16 x 1,5 | ab 112,60 € |
|
10210137 (25100.0416) |
M16 | ab 112,60 € |
|
10210132 (25100.0440) |
M20 x 1,5 | ab 113,50 € |
|
10210138 (25100.0420) |
M20 | ab 113,50 € |
