Produktnummer:
10164518
Herstellernummer:
0870903
Hersteller:
Helios Preisser

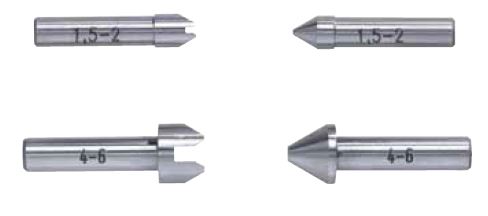

Helios Preisser 0870 903 Gewindeflanken-Einsätze für Außenmessung metrisches ISO-Gewinde: Flankenmessung 60°, verwendbar für UNC, UNF 60°: 44-32, Steigung: 0,6 - 0,8 mm
Flankenmessung:
60°
Info:
metrische ISO - Gewinde
Steigung (mm):
0,6 - 0,8
Steigung Gang/ Zoll (in) mm:
-
verwendbar für UNC, UNF 60°:
44 - 32
Produktnummer:
10164518
Helios Preisser, 0870 Gewindeflanken-Einsätze für Außenmessung
Beschreibung
Ausführung: aus Spezialstahl, gehärtet und feinst geschliffen; jeder Einsatz ist mit Steigungsangabe beschriftet; im Satz (Kimme + Kegel); Schaftmaß:3,5 x 13,5mm
Eigenschaften
| Flankenmessung: | 60° |
|---|---|
| Info: | metrische ISO - Gewinde |
| Steigung (mm): | 0,6 - 0,8 |
| Steigung Gang/ Zoll (in) mm: | - |
| verwendbar für UNC, UNF 60°: | 44 - 32 |
Dokumente
1
| Variante | Flankenmessung | Info | Steigung (mm) | Steigung Gang/ Zoll (in) mm | verwendbar für UNC, UNF 60° | Preis |
|---|---|---|---|---|---|---|
|
10164518 (0870903) |
60° | metrische ISO - Gewinde | 0,6 - 0,8 | - | 44 - 32 | ab 124,00 € |
|
10164519 (0870905) |
60° | metrische ISO - Gewinde | 0,9 - 1,25 | - | 28 - 18 | ab 124,00 € |
|
10164520 (0870907) |
60° | metrische ISO - Gewinde | 1,5 - 2 | - | 16 - 11 | ab 124,00 € |
|
10164521 (0870909) |
60° | metrische ISO - Gewinde | 2,5 - 3,5 | - | 10 - 7 | ab 124,00 € |
|
10164524 (0870923) |
55° | Whitworth - Gewinde | - | 40 - 32 | - | ab 135,00 € |
|
10164525 (0870925) |
55° | Whitworth - Gewinde | - | 28 - 22 | - | ab 135,00 € |
|
10164526 (0870927) |
55° | Whitworth - Gewinde | - | 20 -16 | - | ab 135,00 € |
|
10164527 (0870929) |
55° | Whitworth - Gewinde | - | 14 - 11 | - | ab 135,00 € |
|
10164528 (0870931) |
55° | Whitworth - Gewinde | - | 10 - 7 | - | ab 135,00 € |
|
10164517 (0870901) |
60° | metrische ISO - Gewinde | 0,35 - 0,5 | - | 72 - 48 | ab 144,00 € |
|
10164522 (0870911) |
60° | metrische ISO - Gewinde | 4 - 6 | - | 6 - 4 | ab 144,00 € |
|
10164523 (0870921) |
55° | Whitworth - Gewinde | - | 60 - 48 | - | ab 157,00 € |
|
10164529 (0870933) |
55° | Whitworth - Gewinde | - | 6 - 4 | - | ab 157,00 € |
|
10164532 (0870945) |
30° | metrisches ISO - Trapezgewinde (DIN 103) | 3 | - | - | ab 235,00 € |
|
10164533 (0870947) |
30° | metrisches ISO - Trapezgewinde (DIN 103) | 4 | - | - | ab 235,00 € |
|
10164534 (0870949) |
30° | metrisches ISO - Trapezgewinde (DIN 103) | 5 - 6 | - | - | ab 235,00 € |
|
10164535 (0870951) |
30° | metrisches ISO - Trapezgewinde (DIN 103) | 7 - 8 | - | - | ab 235,00 € |
|
10164531 (0870943) |
30° | metrisches ISO - Trapezgewinde (DIN 103) | 2 | - | - | ab 268,00 € |
|
10164536 (0870953) |
30° | metrisches ISO - Trapezgewinde (DIN 103) | 9 - 10 | - | - | ab 268,00 € |
|
10164530 (0870941) |
30° | metrisches ISO - Trapezgewinde (DIN 103) | 1,5 | - | - | ab 368,00 € |
|
10164537 (0870955) |
30° | metrisches ISO - Trapezgewinde (DIN 103) | 12 - 14 | - | - | ab 368,00 € |
