Produktnummer:
10093828
Herstellernummer:
K0015.08025
Hersteller:
Kipp
Kipp K0015.08025 SPANNHAKEN MIT BUND M8
Anziehdrehmoment max. Nm:
20
B:
10
C:
25
D:
22
D1:
M8
F max. kN:
7,3
Gewicht ca. kg:
0,135
H Spannbereich:
35 - 45
H1:
6
H2:
14
H3:
2
H4:
7
H5:
19
R:
25
SW:
22
| Anzahl | Preis* |
|---|---|
| Bis 9 |
57,07 €
|
| Bis 24 |
54,22 €
|
| Bis 49 |
51,36 €
|
| Ab 50 |
48,51 €
|
Produktnummer:
10093828
K0015 Spannhaken mit Bund
Beschreibung
Werkstoff:
Spannhaken und Spannhakenaufnahme Vergütungsstahl, vergütet.
Ausführung:
brüniert.
Bestellbeispiel:
K0015.12060
Hinweis:
Spannhaken mit Bund können direkt in eine Rasterbohrung etc. auch ohne Senkung eingeschraubt werden.
Geeignete Höhen-Anpasselemente siehe unter Höhenzylinder K0018.
Spannhaken und Spannhakenaufnahme Vergütungsstahl, vergütet.
Ausführung:
brüniert.
Bestellbeispiel:
K0015.12060
Hinweis:
Spannhaken mit Bund können direkt in eine Rasterbohrung etc. auch ohne Senkung eingeschraubt werden.
Geeignete Höhen-Anpasselemente siehe unter Höhenzylinder K0018.
Eigenschaften

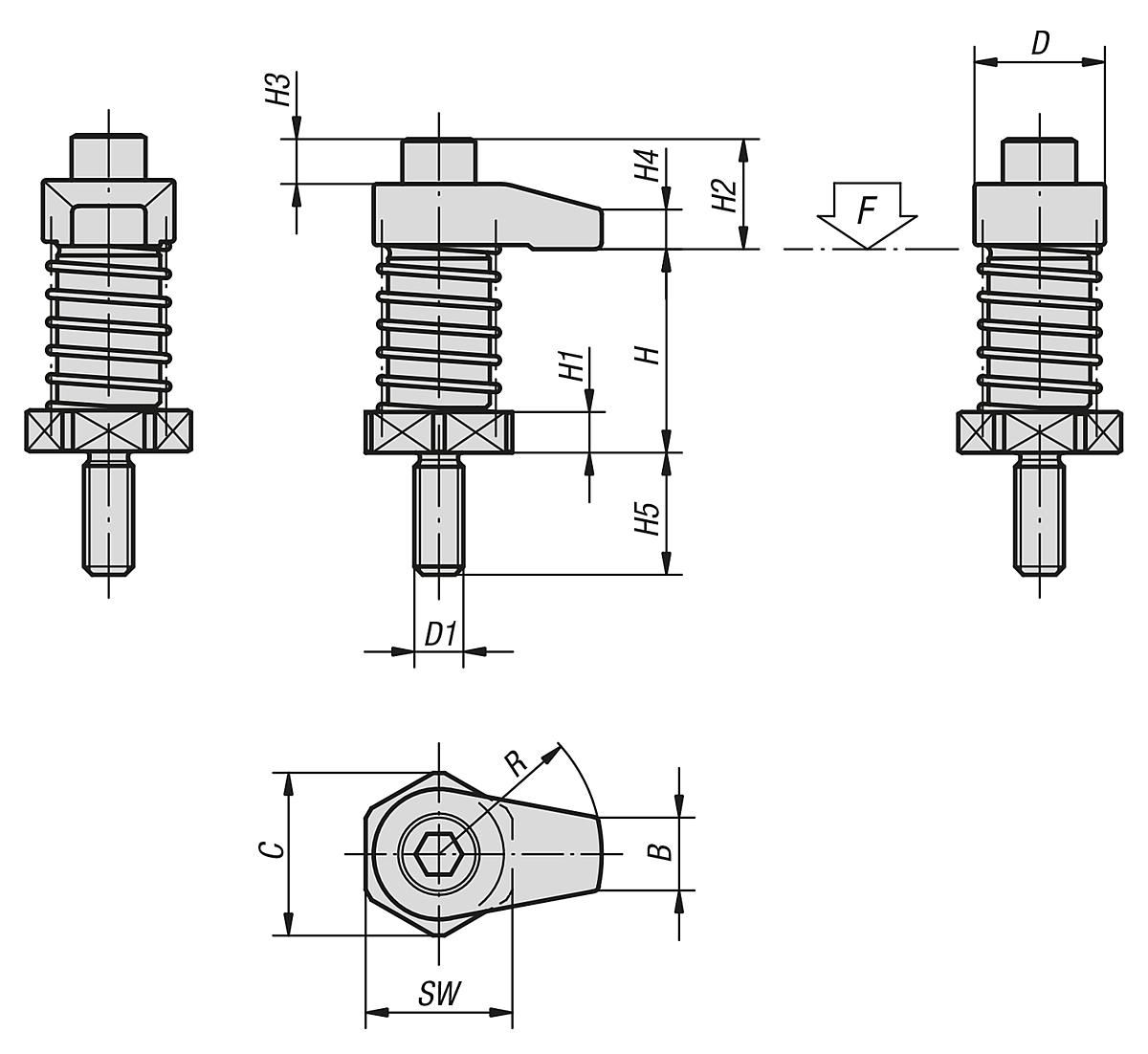

| Anziehdrehmoment max. Nm: | 20 |
|---|---|
| B: | 10 |
| C: | 25 |
| D: | 22 |
| D1: | M8 |
| F max. kN: | 7,3 |
| Gewicht ca. kg: | 0,135 |
| H1: | 6 |
| H2: | 14 |
| H3: | 2 |
| H4: | 7 |
| H5: | 19 |
| H Spannbereich: | 35 - 45 |
| R: | 25 |
| SW: | 22 |
Dokumente
1
| Variante | D | R | B | SW | D1 | Gewicht ca. kg | Anziehdrehmoment max. Nm | C | H2 | H3 | H1 | H4 | H Spannbereich | H5 | F max. kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10093827 (K0015.08020) |
22 | 20 | 10 | 22 | M8 | 0,130 | 20 | 25 | 14 | 2 | 6 | 7 | 35 - 45 | 19 | 7,9 | ab 56,68 € |
|
10093828 (K0015.08025) |
22 | 25 | 10 | 22 | M8 | 0,135 | 20 | 25 | 14 | 2 | 6 | 7 | 35 - 45 | 19 | 7,3 | ab 57,07 € |
|
10093829 (K0015.08030) |
22 | 30 | 10 | 22 | M8 | 0,145 | 20 | 25 | 14 | 2 | 6 | 7 | 35 - 45 | 19 | 6,7 | ab 58,06 € |
|
10093830 (K0015.08120) |
22 | 20 | 10 | 22 | M8 | 0,160 | 20 | 25 | 14 | 2 | 16 | 7 | 45 - 55 | 19 | 7,9 | ab 58,06 € |
|
10093831 (K0015.08125) |
22 | 25 | 10 | 22 | M8 | 0,165 | 20 | 25 | 14 | 2 | 16 | 7 | 45 - 55 | 19 | 7,3 | ab 58,57 € |
|
10093832 (K0015.08130) |
22 | 30 | 10 | 22 | M8 | 0,175 | 20 | 25 | 14 | 2 | 16 | 7 | 45 - 55 | 19 | 6,7 | ab 59,13 € |
|
10093833 (K0015.12040) |
32 | 40 | 18 | 36 | M12 | 0,430 | 45 | 40 | 27 | 11 | 10 | 10 | 50 - 65 | 30 | 13,5 | ab 68,21 € |
|
10093834 (K0015.12050) |
32 | 50 | 18 | 36 | M12 | 0,495 | 45 | 40 | 29 | 11 | 10 | 12 | 50 - 65 | 30 | 12,6 | ab 71,17 € |
|
10093835 (K0015.12060) |
32 | 60 | 18 | 36 | M12 | 0,535 | 45 | 40 | 29 | 11 | 10 | 12 | 50 - 65 | 30 | 11,7 | ab 73,05 € |
|
10093836 (K0015.12140) |
32 | 40 | 18 | 36 | M12 | 0,560 | 45 | 40 | 27 | 11 | 25 | 10 | 65 - 80 | 30 | 13,5 | ab 76,25 € |
|
10093837 (K0015.12150) |
32 | 50 | 18 | 36 | M12 | 0,620 | 45 | 40 | 29 | 11 | 25 | 12 | 65 - 80 | 30 | 12,6 | ab 80,29 € |
|
10093838 (K0015.12160) |
32 | 60 | 18 | 36 | M12 | 0,660 | 45 | 40 | 29 | 11 | 25 | 12 | 65 - 80 | 30 | 11,7 | ab 81,85 € |
|
10093839 (K0015.16040) |
36 | 40 | 22 | 36 | M16 | 0,635 | 60 | 40 | 36 | 15 | 10 | 15 | 50 - 65 | 30 | 13,4 | ab 83,04 € |
|
10093842 (K0015.16140) |
36 | 40 | 22 | 36 | M16 | 0,765 | 60 | 40 | 36 | 15 | 25 | 15 | 65 - 80 | 30 | 13,4 | ab 85,52 € |
|
10093840 (K0015.16050) |
36 | 50 | 22 | 36 | M16 | 0,695 | 60 | 40 | 36 | 15 | 10 | 15 | 50 - 65 | 30 | 12,4 | ab 89,57 € |
|
10093843 (K0015.16150) |
36 | 50 | 22 | 36 | M16 | 0,825 | 60 | 40 | 36 | 15 | 25 | 15 | 65 - 80 | 30 | 12,4 | ab 92,07 € |
|
10093841 (K0015.16060) |
36 | 60 | 22 | 36 | M16 | 0,735 | 60 | 40 | 36 | 15 | 10 | 15 | 50 - 65 | 30 | 12 | ab 94,58 € |
|
10093844 (K0015.16160) |
36 | 60 | 22 | 36 | M16 | 0,865 | 60 | 40 | 36 | 15 | 25 | 15 | 65 - 80 | 30 | 12 | ab 97,08 € |
