Produktnummer:
10093835
Herstellernummer:
K0015.12060
Hersteller:
Kipp

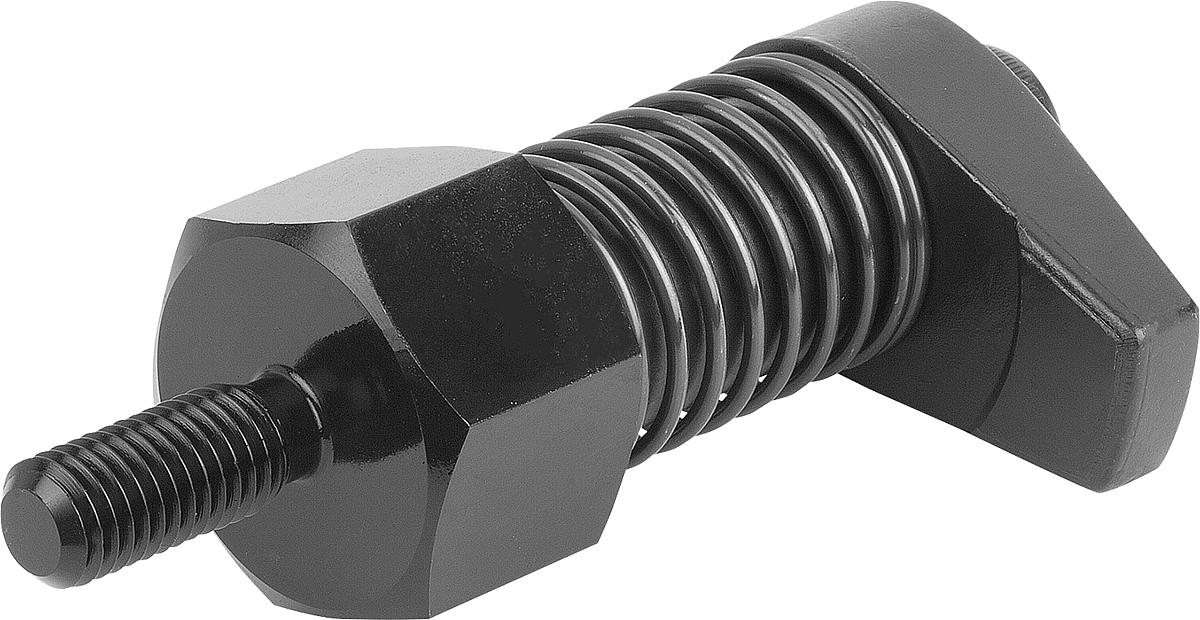

Kipp K0015.12060 SPANNHAKEN MIT BUND M12

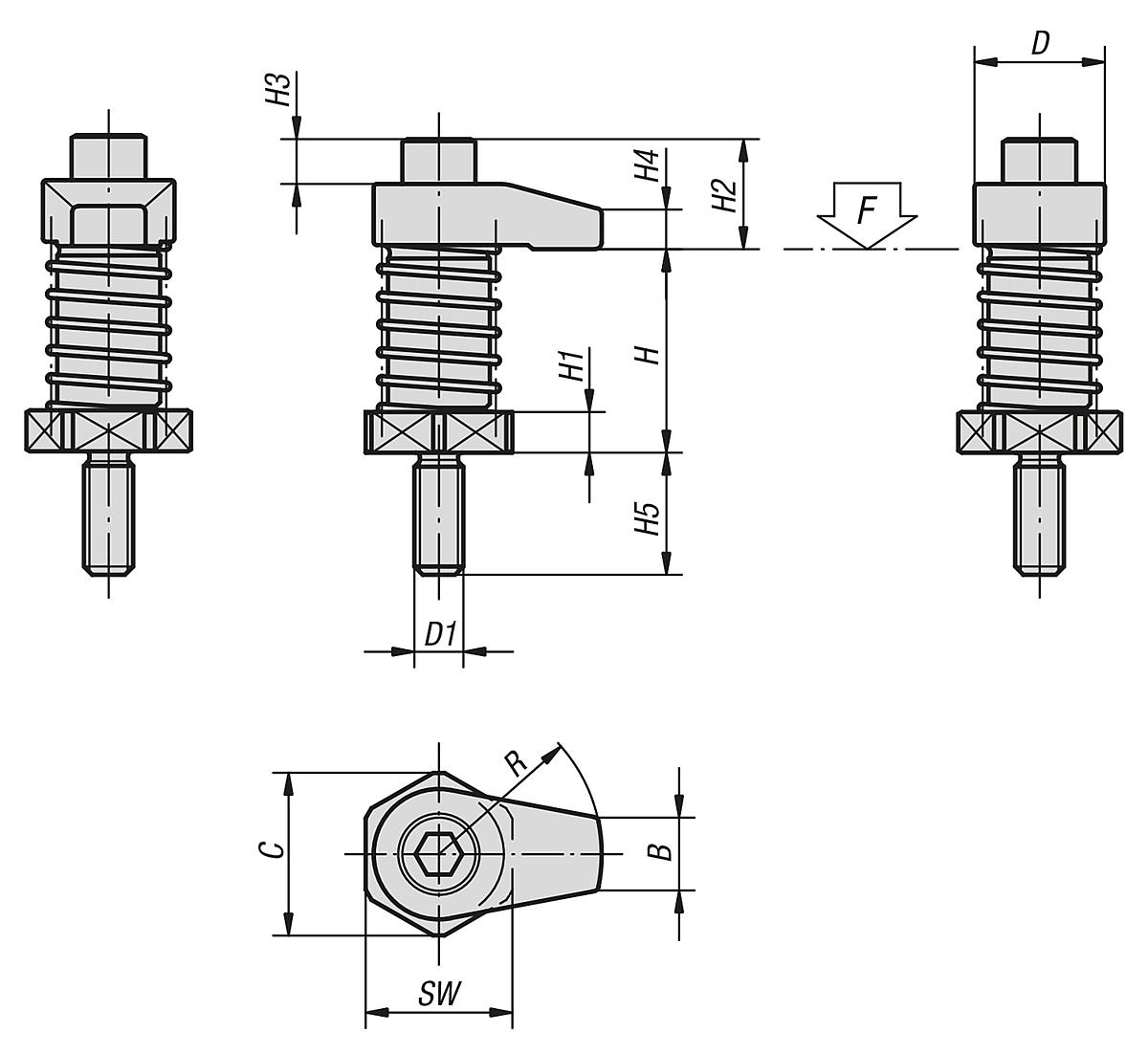

Anziehdrehmoment max. Nm:
45
B:
18
C:
40
D:
32
D1:
M12
F max. kN:
11,7
Gewicht ca. kg:
0,535
H Spannbereich:
50 - 65
H1:
10
H2:
29
H3:
11
H4:
12
H5:
30
R:
60
SW:
36
| Anzahl | Preis* |
|---|---|
| Bis 9 |
73,05 €
|
| Bis 24 |
69,40 €
|
| Bis 49 |
65,75 €
|
| Ab 50 |
62,09 €
|
Produktnummer:
10093835
K0015 Spannhaken mit Bund
Beschreibung
Werkstoff:
Spannhaken und Spannhakenaufnahme Vergütungsstahl, vergütet.
Ausführung:
brüniert.
Bestellbeispiel:
K0015.12060
Hinweis:
Spannhaken mit Bund können direkt in eine Rasterbohrung etc. auch ohne Senkung eingeschraubt werden.
Geeignete Höhen-Anpasselemente siehe unter Höhenzylinder K0018.
Spannhaken und Spannhakenaufnahme Vergütungsstahl, vergütet.
Ausführung:
brüniert.
Bestellbeispiel:
K0015.12060
Hinweis:
Spannhaken mit Bund können direkt in eine Rasterbohrung etc. auch ohne Senkung eingeschraubt werden.
Geeignete Höhen-Anpasselemente siehe unter Höhenzylinder K0018.
Eigenschaften
| Anziehdrehmoment max. Nm: | 45 |
|---|---|
| B: | 18 |
| C: | 40 |
| D: | 32 |
| D1: | M12 |
| F max. kN: | 11,7 |
| Gewicht ca. kg: | 0,535 |
| H1: | 10 |
| H2: | 29 |
| H3: | 11 |
| H4: | 12 |
| H5: | 30 |
| H Spannbereich: | 50 - 65 |
| R: | 60 |
| SW: | 36 |
Dokumente
1
| Variante | Anziehdrehmoment max. Nm | B | C | D | D1 | F max. kN | Gewicht ca. kg | H1 | H2 | H3 | H4 | H5 | H Spannbereich | R | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10093827 (K0015.08020) |
20 | 10 | 25 | 22 | M8 | 7,9 | 0,130 | 6 | 14 | 2 | 7 | 19 | 35 - 45 | 20 | 22 | ab 56,68 € |
|
10093828 (K0015.08025) |
20 | 10 | 25 | 22 | M8 | 7,3 | 0,135 | 6 | 14 | 2 | 7 | 19 | 35 - 45 | 25 | 22 | ab 57,07 € |
|
10093829 (K0015.08030) |
20 | 10 | 25 | 22 | M8 | 6,7 | 0,145 | 6 | 14 | 2 | 7 | 19 | 35 - 45 | 30 | 22 | ab 58,06 € |
|
10093830 (K0015.08120) |
20 | 10 | 25 | 22 | M8 | 7,9 | 0,160 | 16 | 14 | 2 | 7 | 19 | 45 - 55 | 20 | 22 | ab 58,06 € |
|
10093831 (K0015.08125) |
20 | 10 | 25 | 22 | M8 | 7,3 | 0,165 | 16 | 14 | 2 | 7 | 19 | 45 - 55 | 25 | 22 | ab 58,57 € |
|
10093832 (K0015.08130) |
20 | 10 | 25 | 22 | M8 | 6,7 | 0,175 | 16 | 14 | 2 | 7 | 19 | 45 - 55 | 30 | 22 | ab 59,13 € |
|
10093833 (K0015.12040) |
45 | 18 | 40 | 32 | M12 | 13,5 | 0,430 | 10 | 27 | 11 | 10 | 30 | 50 - 65 | 40 | 36 | ab 68,21 € |
|
10093834 (K0015.12050) |
45 | 18 | 40 | 32 | M12 | 12,6 | 0,495 | 10 | 29 | 11 | 12 | 30 | 50 - 65 | 50 | 36 | ab 71,17 € |
|
10093835 (K0015.12060) |
45 | 18 | 40 | 32 | M12 | 11,7 | 0,535 | 10 | 29 | 11 | 12 | 30 | 50 - 65 | 60 | 36 | ab 73,05 € |
|
10093836 (K0015.12140) |
45 | 18 | 40 | 32 | M12 | 13,5 | 0,560 | 25 | 27 | 11 | 10 | 30 | 65 - 80 | 40 | 36 | ab 76,25 € |
|
10093837 (K0015.12150) |
45 | 18 | 40 | 32 | M12 | 12,6 | 0,620 | 25 | 29 | 11 | 12 | 30 | 65 - 80 | 50 | 36 | ab 80,29 € |
|
10093838 (K0015.12160) |
45 | 18 | 40 | 32 | M12 | 11,7 | 0,660 | 25 | 29 | 11 | 12 | 30 | 65 - 80 | 60 | 36 | ab 81,85 € |
|
10093839 (K0015.16040) |
60 | 22 | 40 | 36 | M16 | 13,4 | 0,635 | 10 | 36 | 15 | 15 | 30 | 50 - 65 | 40 | 36 | ab 83,04 € |
|
10093842 (K0015.16140) |
60 | 22 | 40 | 36 | M16 | 13,4 | 0,765 | 25 | 36 | 15 | 15 | 30 | 65 - 80 | 40 | 36 | ab 85,52 € |
|
10093840 (K0015.16050) |
60 | 22 | 40 | 36 | M16 | 12,4 | 0,695 | 10 | 36 | 15 | 15 | 30 | 50 - 65 | 50 | 36 | ab 89,57 € |
|
10093843 (K0015.16150) |
60 | 22 | 40 | 36 | M16 | 12,4 | 0,825 | 25 | 36 | 15 | 15 | 30 | 65 - 80 | 50 | 36 | ab 92,07 € |
|
10093841 (K0015.16060) |
60 | 22 | 40 | 36 | M16 | 12 | 0,735 | 10 | 36 | 15 | 15 | 30 | 50 - 65 | 60 | 36 | ab 94,58 € |
|
10093844 (K0015.16160) |
60 | 22 | 40 | 36 | M16 | 12 | 0,865 | 25 | 36 | 15 | 15 | 30 | 65 - 80 | 60 | 36 | ab 97,08 € |
