Produktnummer:
10087043
Herstellernummer:
K0108.3161
Hersteller:
Kipp

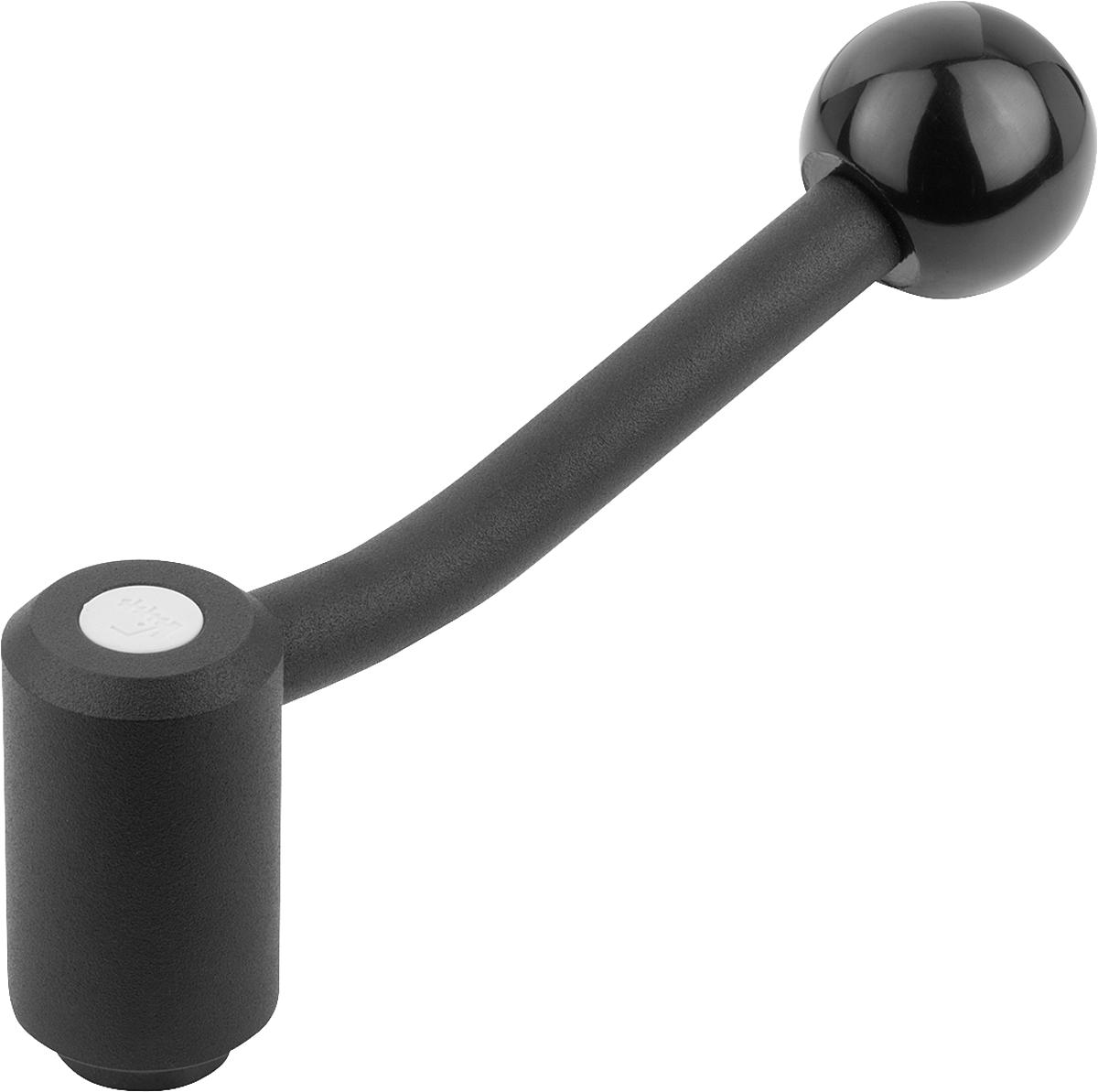

Kipp K0108.3161 SPANNHEBEL GR.3, M16, 20?,
A:
128,5
A2:
15
Ausführung:
20 Grad
D:
23
D1:
33
D2:
32
D3:
13
Gewicht ca. kg:
0,400
H:
58
H1:
6
H2:
47
H3:
81
H4:
65
Innengewinde:
M16
Profil-Größe:
3
T:
23
Zähnezahl:
26
| Anzahl | Preis* |
|---|---|
| Bis 49 |
20,11 €
|
| Bis 99 |
19,10 €
|
| Bis 249 |
18,10 €
|
| Bis 499 |
17,09 €
|
| Bis 999 |
16,09 €
|
| Ab 1000 |
15,08 €
|
Produktnummer:
10087043

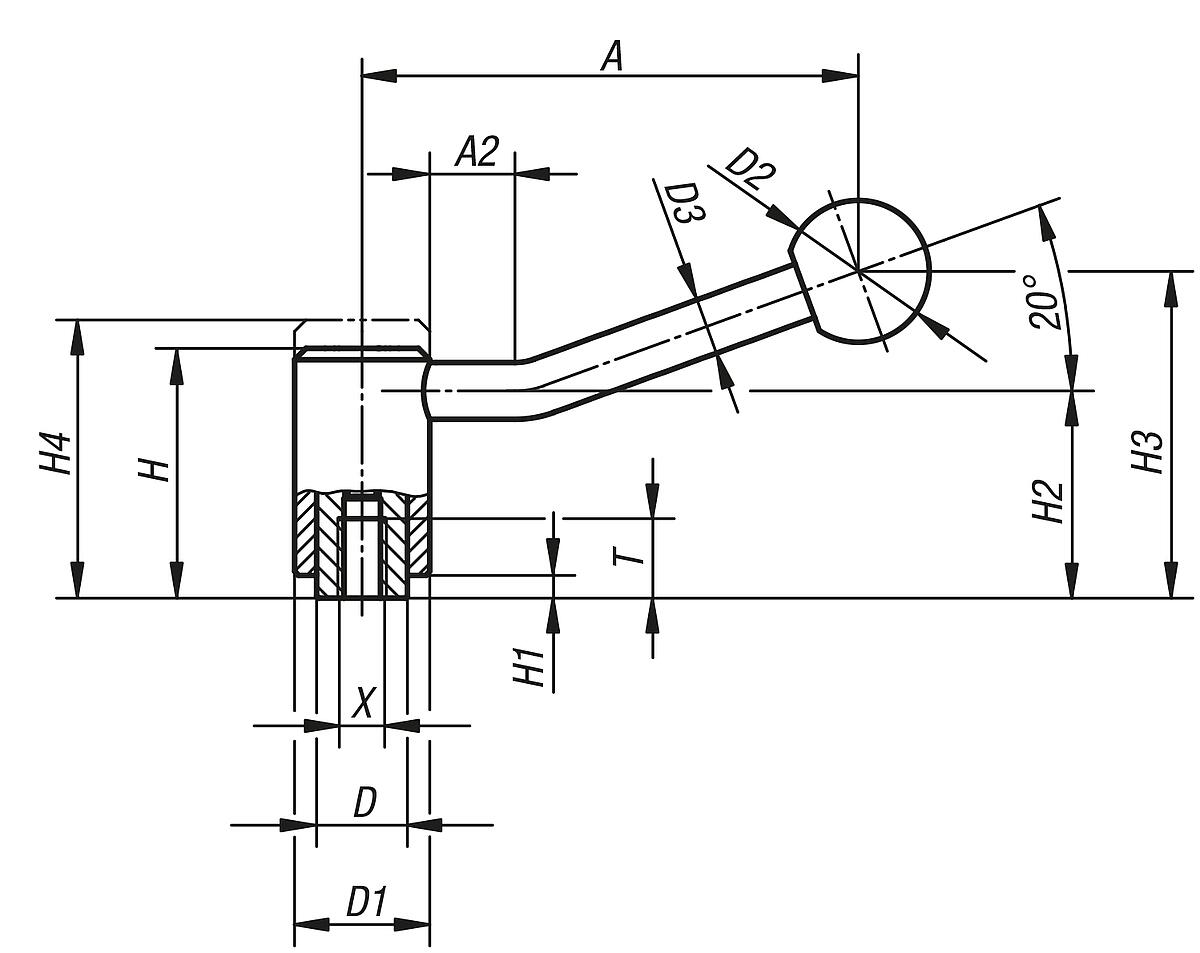

K0108_20 Spannhebel mit Innengewinde, 20 Grad
Beschreibung
Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
kunststoffbeschichtet mit Feinstruktur, schwarz.
Auf Anfrage:
Weitere Innengewinde und Sonderausführungen.
Maße "H1", "A" und "A1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
kunststoffbeschichtet mit Feinstruktur, schwarz.
Auf Anfrage:
Weitere Innengewinde und Sonderausführungen.
Maße "H1", "A" und "A1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Eigenschaften
| A: | 128,5 |
|---|---|
| A2: | 15 |
| Ausführung: | 20 Grad |
| D: | 23 |
| D1: | 33 |
| D2: | 32 |
| D3: | 13 |
| Gewicht ca. kg: | 0,400 |
| H: | 58 |
| H1: | 6 |
| H2: | 47 |
| H3: | 81 |
| H4: | 65 |
| Innengewinde: | M16 |
| Profil-Größe: | 3 |
| T: | 23 |
| Zähnezahl: | 26 |
Dokumente
1
| Variante | D | T | D2 | D3 | D1 | Gewicht ca. kg | Profil-Größe | A | H1 | H2 | H4 | Innengewinde | Zähnezahl | H | Ausführung | H3 | A2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10087038 (K0108.1081) |
16 | 14 | 25 | 10 | 24 | 0,170 | 1 | 88 | 4,5 | 37 | 49,5 | M8 | 22 | 44,5 | 20 Grad | 58,5 | 15 | ab 13,37 € |
|
10087039 (K0108.1101) |
16 | 14 | 25 | 10 | 24 | 0,170 | 1 | 88 | 4,5 | 37 | 49,5 | M10 | 22 | 44,5 | 20 Grad | 58,5 | 15 | ab 13,37 € |
|
10087040 (K0108.2101) |
19 | 17 | 32 | 12 | 28 | 0,260 | 2 | 106 | 5,5 | 42 | 57,5 | M10 | 24 | 51,5 | 20 Grad | 68,5 | 15 | ab 16,57 € |
|
10087041 (K0108.2121) |
19 | 17 | 32 | 12 | 28 | 0,260 | 2 | 106 | 5,5 | 42 | 57,5 | M12 | 24 | 51,5 | 20 Grad | 68,5 | 15 | ab 16,57 € |
|
10087042 (K0108.3121) |
23 | 23 | 32 | 13 | 33 | 0,400 | 3 | 128,5 | 6 | 47 | 65 | M12 | 26 | 58 | 20 Grad | 81 | 15 | ab 20,11 € |
|
10087043 (K0108.3161) |
23 | 23 | 32 | 13 | 33 | 0,400 | 3 | 128,5 | 6 | 47 | 65 | M16 | 26 | 58 | 20 Grad | 81 | 15 | ab 20,11 € |
|
10087044 (K0108.4161) |
30 | 27 | 32 | 13 | 41 | 0,670 | 4 | 128,5 | 7,5 | 56,5 | 76,5 | M16 | 36 | 68,5 | 20 Grad | 89,5 | 15 | ab 23,70 € |
|
10087045 (K0108.4201) |
30 | 27 | 32 | 13 | 41 | 0,670 | 4 | 128,5 | 7,5 | 56,5 | 76,5 | M20 | 36 | 68,5 | 20 Grad | 89,5 | 15 | ab 23,70 € |
|
10087046 (K0108.4241) |
30 | 27 | 32 | 13 | 41 | 1,000 | 4 | 128,5 | 7,5 | 56,5 | 76,5 | M24 | 36 | 68,5 | 20 Grad | 89,5 | 15 | ab 25,25 € |
