Produktnummer:
10087044
Herstellernummer:
K0108.4161
Hersteller:
Kipp

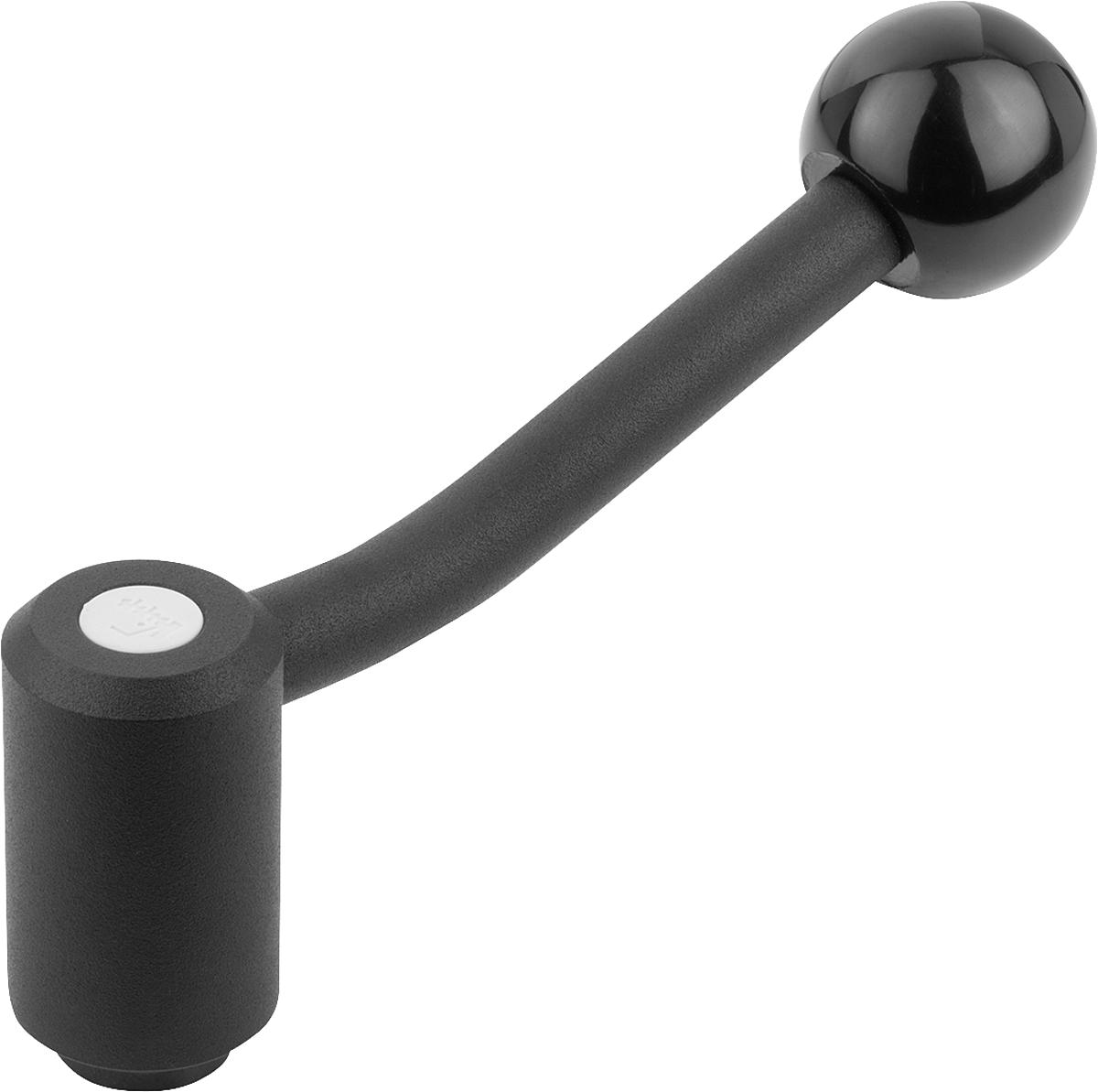

Kipp K0108.4161 SPANNHEBEL GR.4, M16, 20?,
A:
128,5
A2:
15
Ausführung:
20 Grad
D:
30
D1:
41
D2:
32
D3:
13
Gewicht ca. kg:
0,670
H:
68,5
H1:
7,5
H2:
56,5
H3:
89,5
H4:
76,5
Innengewinde:
M16
Profil-Größe:
4
T:
27
Zähnezahl:
36
| Anzahl | Preis* |
|---|---|
| Bis 49 |
23,70 €
|
| Bis 99 |
22,52 €
|
| Bis 249 |
21,33 €
|
| Bis 499 |
20,15 €
|
| Bis 999 |
18,96 €
|
| Ab 1000 |
17,78 €
|
Produktnummer:
10087044

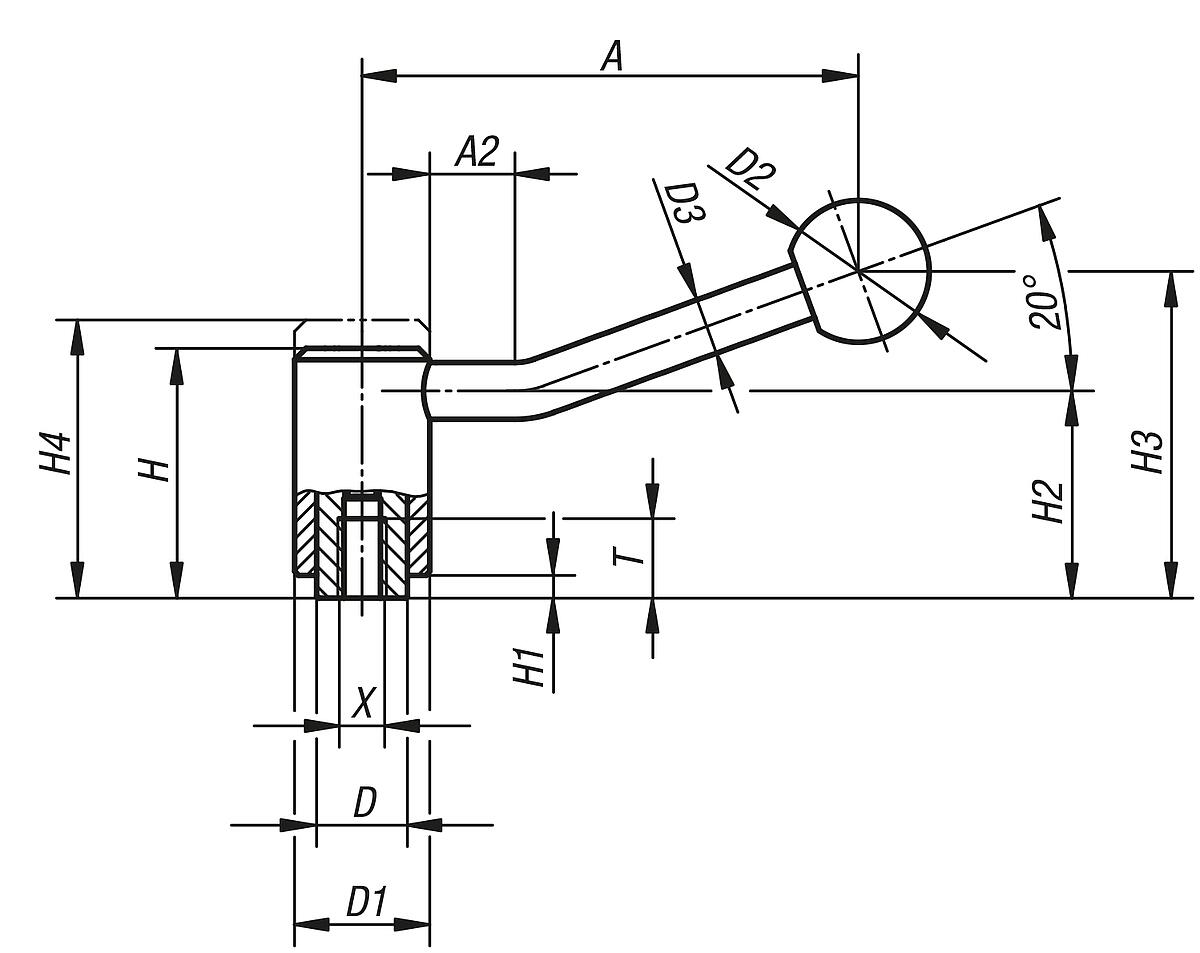

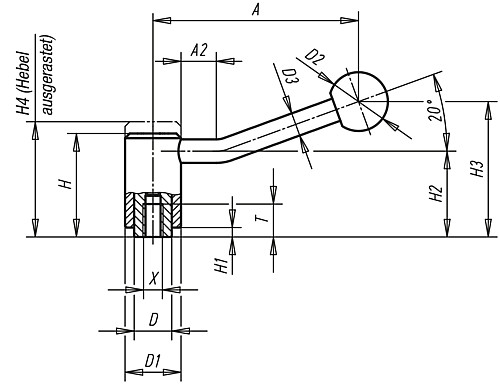

K0108_20 Spannhebel mit Innengewinde, 20 Grad
Beschreibung
Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
kunststoffbeschichtet mit Feinstruktur, schwarz.
Auf Anfrage:
Weitere Innengewinde und Sonderausführungen.
Maße "H1", "A" und "A1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
kunststoffbeschichtet mit Feinstruktur, schwarz.
Auf Anfrage:
Weitere Innengewinde und Sonderausführungen.
Maße "H1", "A" und "A1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Eigenschaften
| A: | 128,5 |
|---|---|
| A2: | 15 |
| Ausführung: | 20 Grad |
| D: | 30 |
| D1: | 41 |
| D2: | 32 |
| D3: | 13 |
| Gewicht ca. kg: | 0,670 |
| H: | 68,5 |
| H1: | 7,5 |
| H2: | 56,5 |
| H3: | 89,5 |
| H4: | 76,5 |
| Innengewinde: | M16 |
| Profil-Größe: | 4 |
| T: | 27 |
| Zähnezahl: | 36 |
Dokumente
1
| Variante | D | T | D2 | D3 | D1 | Gewicht ca. kg | Profil-Größe | A | H1 | H2 | H4 | Innengewinde | Zähnezahl | H | Ausführung | H3 | A2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10087038 (K0108.1081) |
16 | 14 | 25 | 10 | 24 | 0,170 | 1 | 88 | 4,5 | 37 | 49,5 | M8 | 22 | 44,5 | 20 Grad | 58,5 | 15 | ab 13,37 € |
|
10087039 (K0108.1101) |
16 | 14 | 25 | 10 | 24 | 0,170 | 1 | 88 | 4,5 | 37 | 49,5 | M10 | 22 | 44,5 | 20 Grad | 58,5 | 15 | ab 13,37 € |
|
10087040 (K0108.2101) |
19 | 17 | 32 | 12 | 28 | 0,260 | 2 | 106 | 5,5 | 42 | 57,5 | M10 | 24 | 51,5 | 20 Grad | 68,5 | 15 | ab 16,57 € |
|
10087041 (K0108.2121) |
19 | 17 | 32 | 12 | 28 | 0,260 | 2 | 106 | 5,5 | 42 | 57,5 | M12 | 24 | 51,5 | 20 Grad | 68,5 | 15 | ab 16,57 € |
|
10087042 (K0108.3121) |
23 | 23 | 32 | 13 | 33 | 0,400 | 3 | 128,5 | 6 | 47 | 65 | M12 | 26 | 58 | 20 Grad | 81 | 15 | ab 20,11 € |
|
10087043 (K0108.3161) |
23 | 23 | 32 | 13 | 33 | 0,400 | 3 | 128,5 | 6 | 47 | 65 | M16 | 26 | 58 | 20 Grad | 81 | 15 | ab 20,11 € |
|
10087044 (K0108.4161) |
30 | 27 | 32 | 13 | 41 | 0,670 | 4 | 128,5 | 7,5 | 56,5 | 76,5 | M16 | 36 | 68,5 | 20 Grad | 89,5 | 15 | ab 23,70 € |
|
10087045 (K0108.4201) |
30 | 27 | 32 | 13 | 41 | 0,670 | 4 | 128,5 | 7,5 | 56,5 | 76,5 | M20 | 36 | 68,5 | 20 Grad | 89,5 | 15 | ab 23,70 € |
|
10087046 (K0108.4241) |
30 | 27 | 32 | 13 | 41 | 1,000 | 4 | 128,5 | 7,5 | 56,5 | 76,5 | M24 | 36 | 68,5 | 20 Grad | 89,5 | 15 | ab 25,25 € |
