Produktnummer: 10069589

Herstellernummer: K0282.108

Hersteller: Kipp

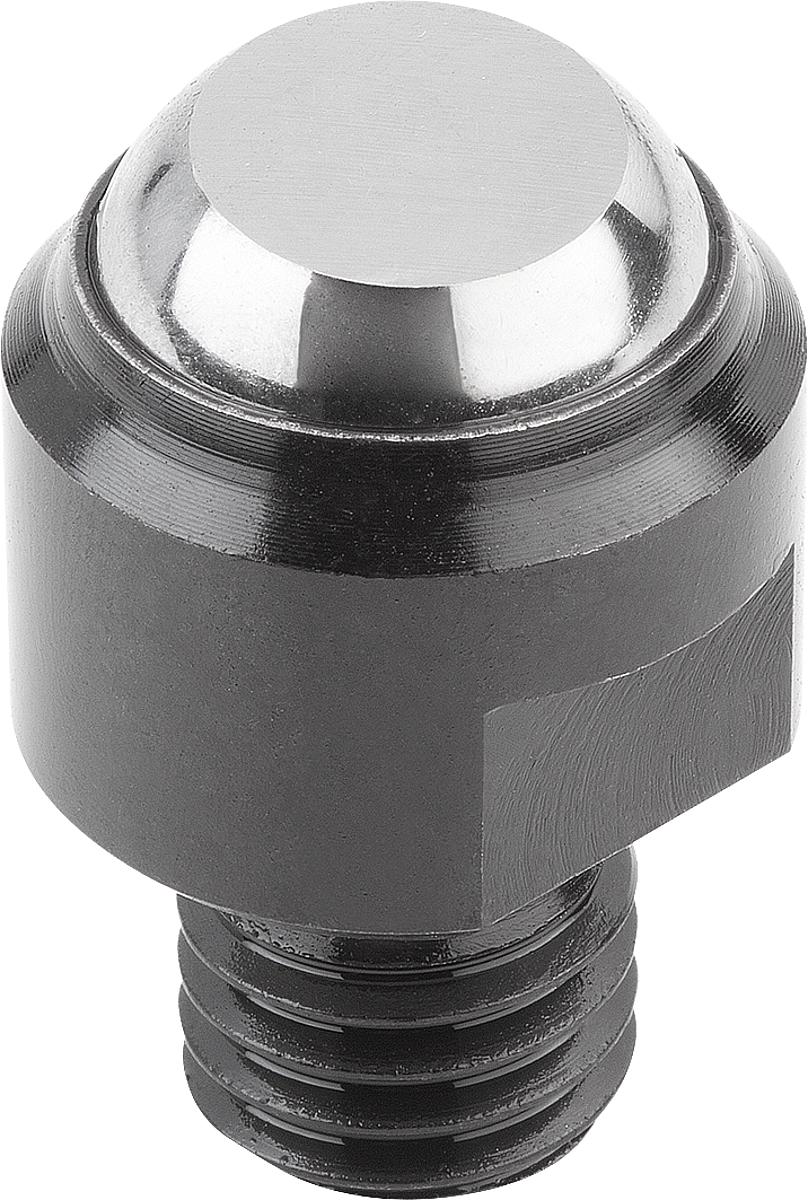

Kipp K0282.108 PENDELAUFLAGE FORM C M8

Belastbarkeit max. kN (nur bei statischer Belastung): 10 D1: 13 D2: M8 D3: 7,2 Form: C Gewicht ca. kg: 0,013 Kugel Ø: 10 L1: 13 L2: 8 SW: 11

Anzahl	Stückpreis
Bis 99	22,78 €*
Bis 249	22,10 €*
Bis 499	21,64 €*
Bis 999	20,96 €*
Ab 1000	20,50 €*

*Preise exkl. MwSt. zzgl. Versandkosten

Belastbarkeit max. kN (nur bei statischer Belastung)

Form

Gewicht ca. kg

Kugel Ø

Stück

VPE: 1 Stück

Produktnummer: 10069589

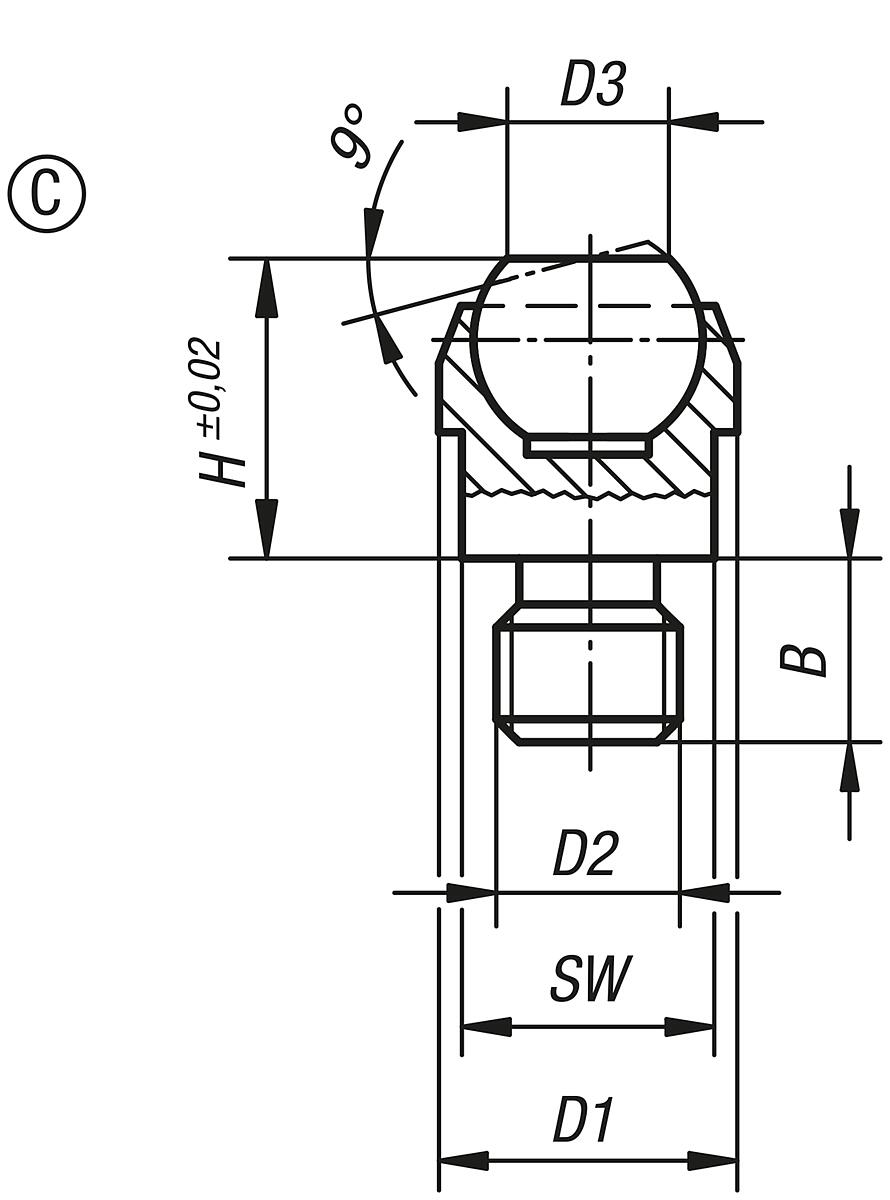

K0282_C Pendelauflagen, Form C

Werkstoff:
Körper Vergütungsstahl, Kugel Kugellagerstahl 1.2067.

Ausführung:
Körper vergütet und phosphatiert. Kugel gehärtet.

Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau.
Die Riffelspitzen aus Hartmetall sind eingelötet.

Kugel gegen Verdrehen gesichert.

* Gilt nur, wenn die Mindest-Bohrungstiefe eingehalten ist.

Belastbarkeit max. kN (nur bei statischer Belastung):	10
D1:	13
D2:	M8
D3:	7,2
Form:	C
Gewicht ca. kg:	0,013
Kugel Ø:	10
L1:	13
L2:	8
SW:	11

Datenblatt.pdf

Variante	SW	Form	Belastbarkeit max. kN (nur bei statischer Belastung)	D2	D1	Gewicht ca. kg	L1	D3	L2	Kugel Ø	Preis

10069589 (K0282.108)	11	C	10	M8	13	0,013	13	7,2	8	10	ab 22,78 €
10069590 (K0282.110)	17	C	25	M10	20	0,040	18	10,5	10	16	ab 32,49 €
10069591 (K0282.112)	17	C	25	M12	20	0,040	18	10,5	12	16	ab 32,49 €
10069592 (K0282.116)	27	C	90	M16	30	0,100	27	20	16	25	ab 40,50 €
10069593 (K0282.120)	41	C	165	M20	50	0,520	35	34,5	20	40	ab 143,42 €
