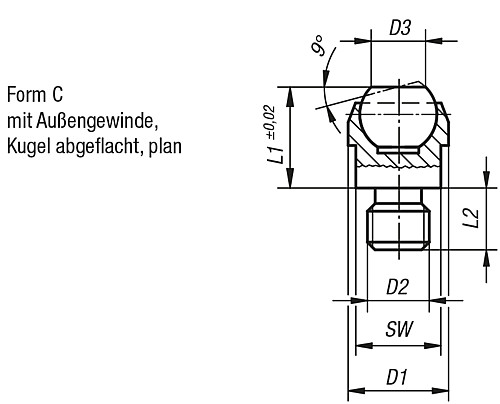

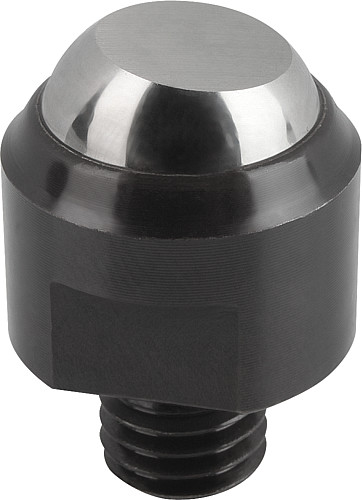

K0282_C Pendelauflagen, Form C

Beschreibung
Werkstoff:
Körper Vergütungsstahl, Kugel Kugellagerstahl 1.2067.

Ausführung:
Körper vergütet und phosphatiert. Kugel gehärtet.

Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau.
Die Riffelspitzen aus Hartmetall sind eingelötet.

Kugel gegen Verdrehen gesichert.

* Gilt nur, wenn die Mindest-Bohrungstiefe eingehalten ist.

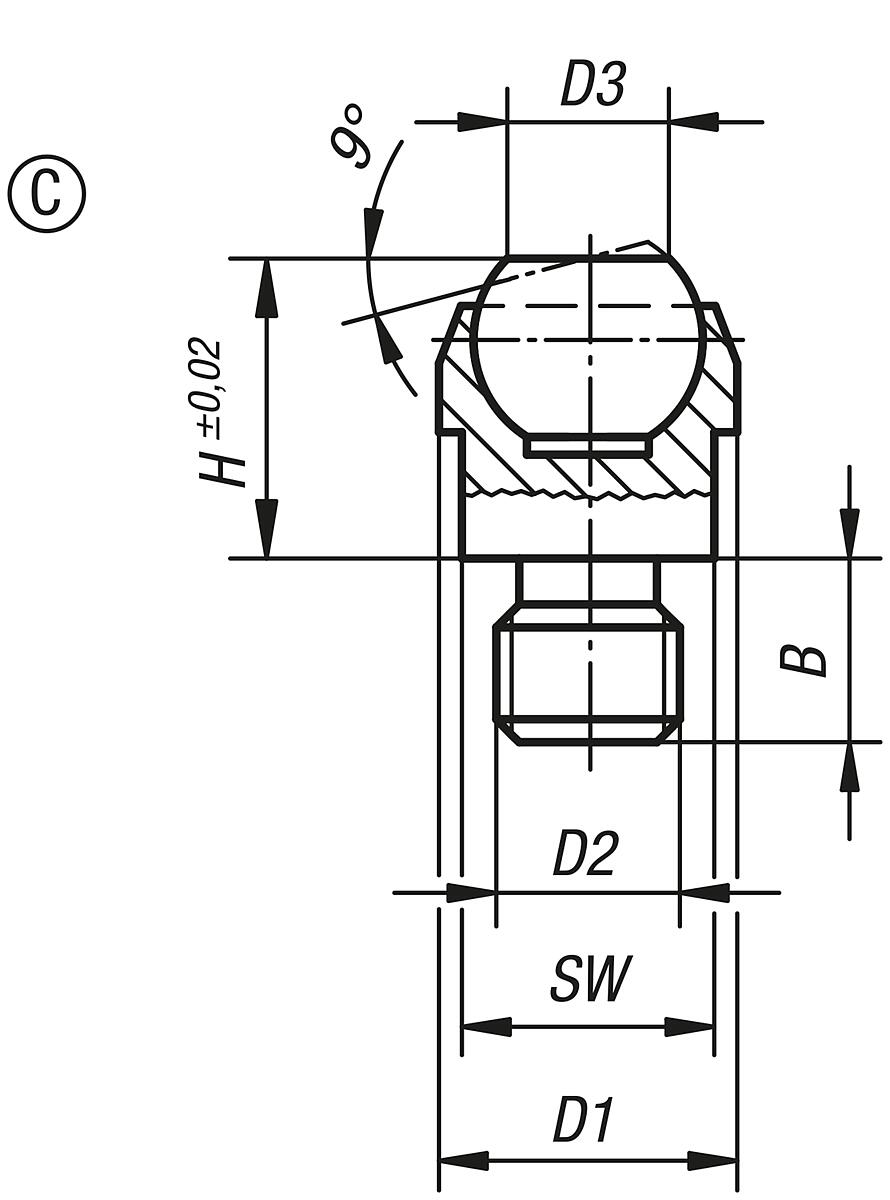

Eigenschaften
Belastbarkeit max. kN (nur bei statischer Belastung): 90
D1: 30
D2: M16
D3: 20
Form: C
Gewicht ca. kg: 0,100
Kugel Ø: 25
L1: 27
L2: 16
SW: 27
Dokumente
1
Variante SW Form Belastbarkeit max. kN (nur bei statischer Belastung) D2 D1 Gewicht ca. kg L1 D3 L2 Kugel Ø Preis
10069589
(K0282.108)
11 C 10 M8 13 0,013 13 7,2 8 10 ab 22,78 €
10069590
(K0282.110)
17 C 25 M10 20 0,040 18 10,5 10 16 ab 32,49 €
10069591
(K0282.112)
17 C 25 M12 20 0,040 18 10,5 12 16 ab 32,49 €
10069592
(K0282.116)
27 C 90 M16 30 0,100 27 20 16 25 ab 40,50 €
10069593
(K0282.120)
41 C 165 M20 50 0,520 35 34,5 20 40 ab 143,42 €
Produktgalerie überspringen

Ähnliche Produkte

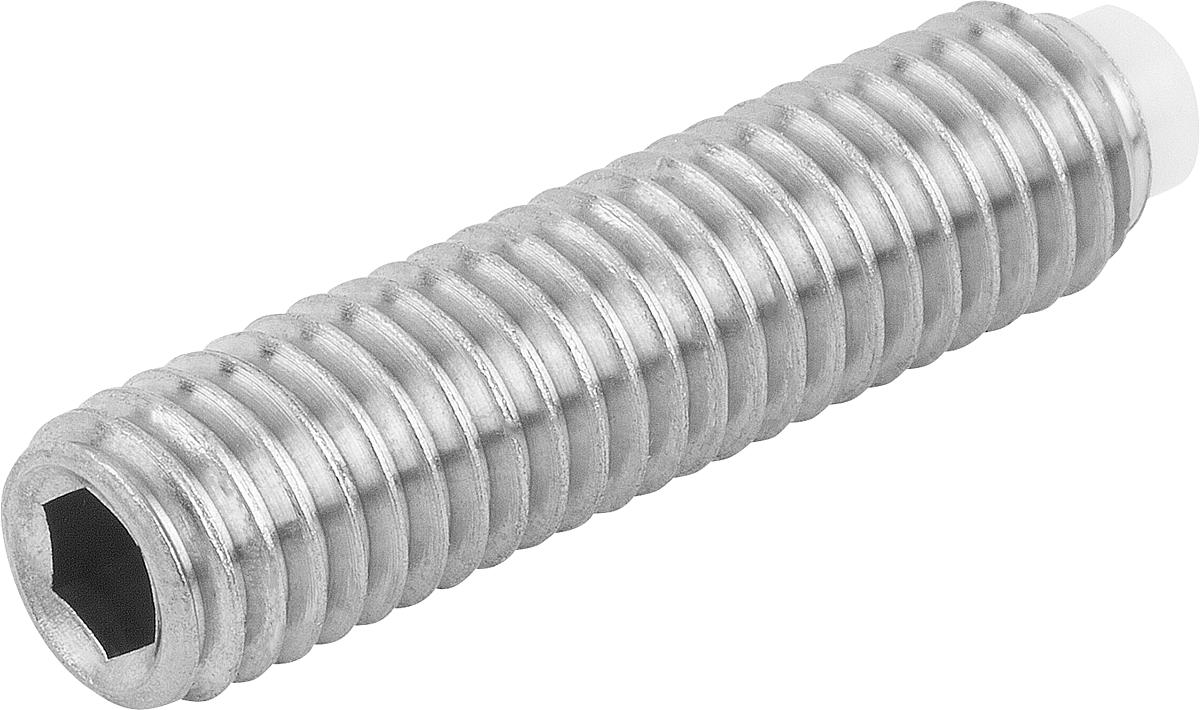

Kipp K0667.1081X266 DRUCKSCHRAUBE M8X26,6 EDELSTAHL MIT DELRINBOLZEN
Werkstoff:Schraube Edelstahl.Bolzen Messing oder POM.Ausführung:Schraube blank.Bestellbeispiel:K0667.041X105 (Länge L mit angeben)Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Varianten ab 1,63 €*
Ab 2,15 €*
Kipp K0667.1101X369 DRUCKSCHRAUBE M10X36,9 EDELSTAHL MIT DELRINBOLZEN
Werkstoff:Schraube Edelstahl.Bolzen Messing oder POM.Ausführung:Schraube blank.Bestellbeispiel:K0667.041X105 (Länge L mit angeben)Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Varianten ab 1,63 €*
Ab 2,74 €*
Kipp K0667.1121X321 DRUCKSCHRAUBE M12X32,1 EDELSTAHL MIT DELRINBOLZEN
Werkstoff:Schraube Edelstahl.Bolzen Messing oder POM.Ausführung:Schraube blank.Bestellbeispiel:K0667.041X105 (Länge L mit angeben)Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Varianten ab 1,63 €*
Ab 3,27 €*
DESTACO 309-USS Horizontalspanner Haltekraft 3400N, Öffnungswinkel 90°
• Kompakte Bauform für geringen Platzbedarf• Lieferbar mit Zusatzverriegelung DE-STA-CO® Toggle Lock Plus• Auch in Edelstahl erhältlich• Zubehör einzeln erhältlich• Ausgelegt für M10• Anwendungsbereiche: Montieren, Prüfen, Lehren, Löten, SchweißenZubehör serienmäßig:Andruckspindel: 305208-M,201943,305208-M,307208-M,207943,307208-M,309208,237943,309208Flankenscheiben: 102111,102911,102111,507107,507907,507107,235106,235906,235106 Merkmale:Modell-U: U- Spannarm, Fuß abgewinkeltModell-USS: U- Spannarm, Fuß abgewinkelt, EdelstahlausführungModell-UR: U- Spannarm, Fuß abgewinkelt mit ZusatzverriegelungAuswahl_1= Serie Auswahl_2= Modell

Varianten ab 38,53 €*
Ab 112,88 €*
Kipp K0668.305X13 DRUCKSCHRAUBE M5X13,0 MIT DELRINBOLZEN LONG LOK
Werkstoff:Schraube Festigkeitsklasse 10.9.Bolzen Messing oder POM.LONG-LOK-Gewindesicherung Nylon.Ausführung:Schraube brüniert.Bestellbeispiel:K0668.204X65 (Länge L mit angeben)Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen.Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Ab 1,91 €*
Kipp K0668.305X17 DRUCKSCHRAUBE M5X17,0 MIT DELRINBOLZEN LONG LOK
Werkstoff:Schraube Festigkeitsklasse 10.9.Bolzen Messing oder POM.LONG-LOK-Gewindesicherung Nylon.Ausführung:Schraube brüniert.Bestellbeispiel:K0668.204X65 (Länge L mit angeben)Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen.Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Ab 1,91 €*

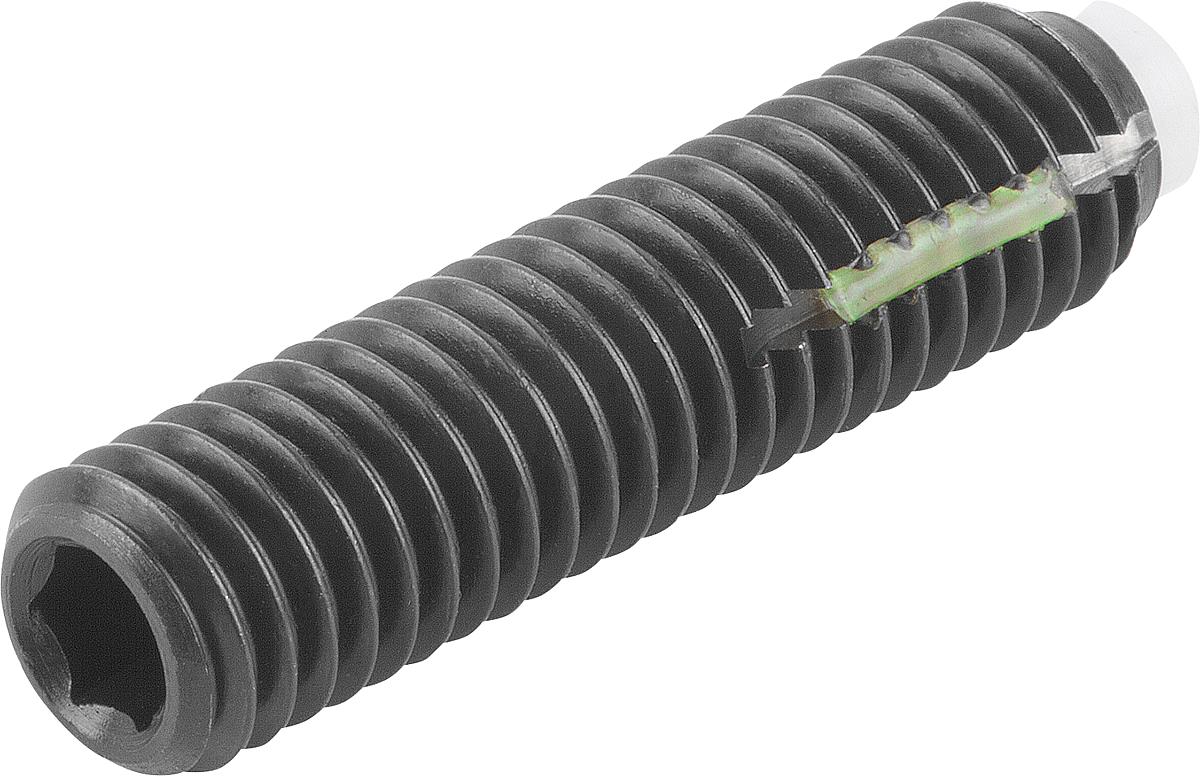

Kipp K0668.305X21 DRUCKSCHRAUBE M5X21,0 MIT DELRINBOLZEN LONG LOK
Werkstoff:Schraube Festigkeitsklasse 10.9.Bolzen Messing oder POM.LONG-LOK-Gewindesicherung Nylon.Ausführung:Schraube brüniert.Bestellbeispiel:K0668.204X65 (Länge L mit angeben)Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen.Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Varianten ab 1,91 €*
Ab 2,01 €*

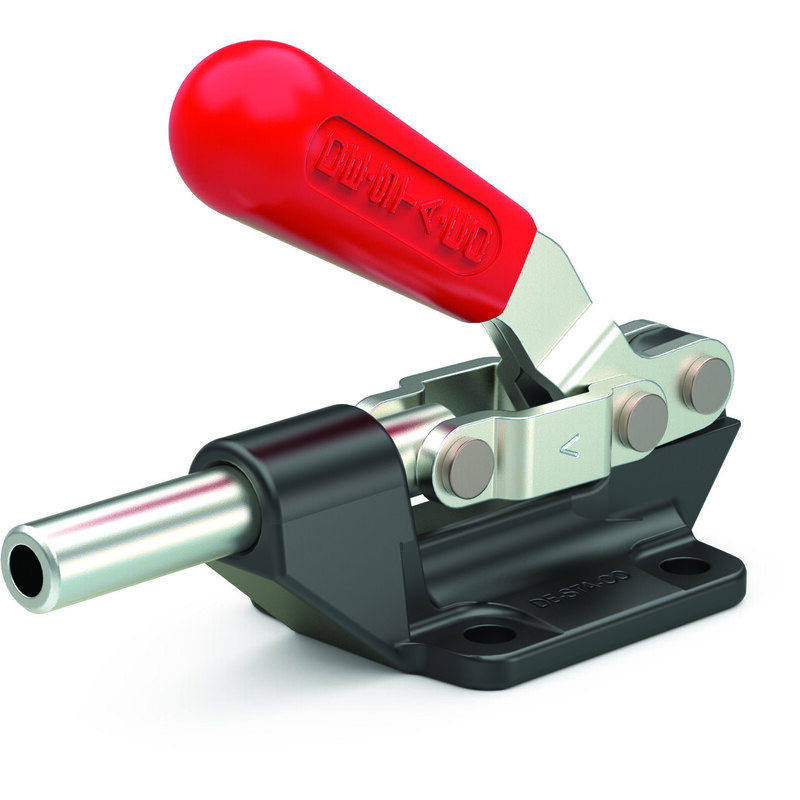

DESTACO 603-M Schubstangenspanner, Haltekraft 2670N, Hub 31,8mm, Kolbengewinde M8 (metrisch), Mat. Stahl
• Kompakte Ausführung mit hoher Haltekraft• Schubstange mit Innengewinde• Druck- und Zugspanner, verriegelt in eingefahrener und ausgefahrener Stellung• Mit Zusatzverriegelung DESTACO® Toggle Lock Plus erhältlich • Auch in Edelstahl erhältlich • 5 Grifffarben - Details siehe Seite MC-PRO-7 In den USA und international patentrechtlich geschütztAnwendungsbereiche:• Montieren• Prüfen• Positionieren• Schweißen• Löten• Mechanisches Bearbeiten Außerdem verfügbar:Zubehör siehe S. MC-ACC-1 803 Pneumatik-Kraftspanner siehe S. MC-PTC-27803-ME Pneumatik-Kraftspanner siehe S. MC-PTC-27Auswahl_1= Serie Auswahl_2= Modell

Varianten ab 34,58 €*
Ab 35,27 €*

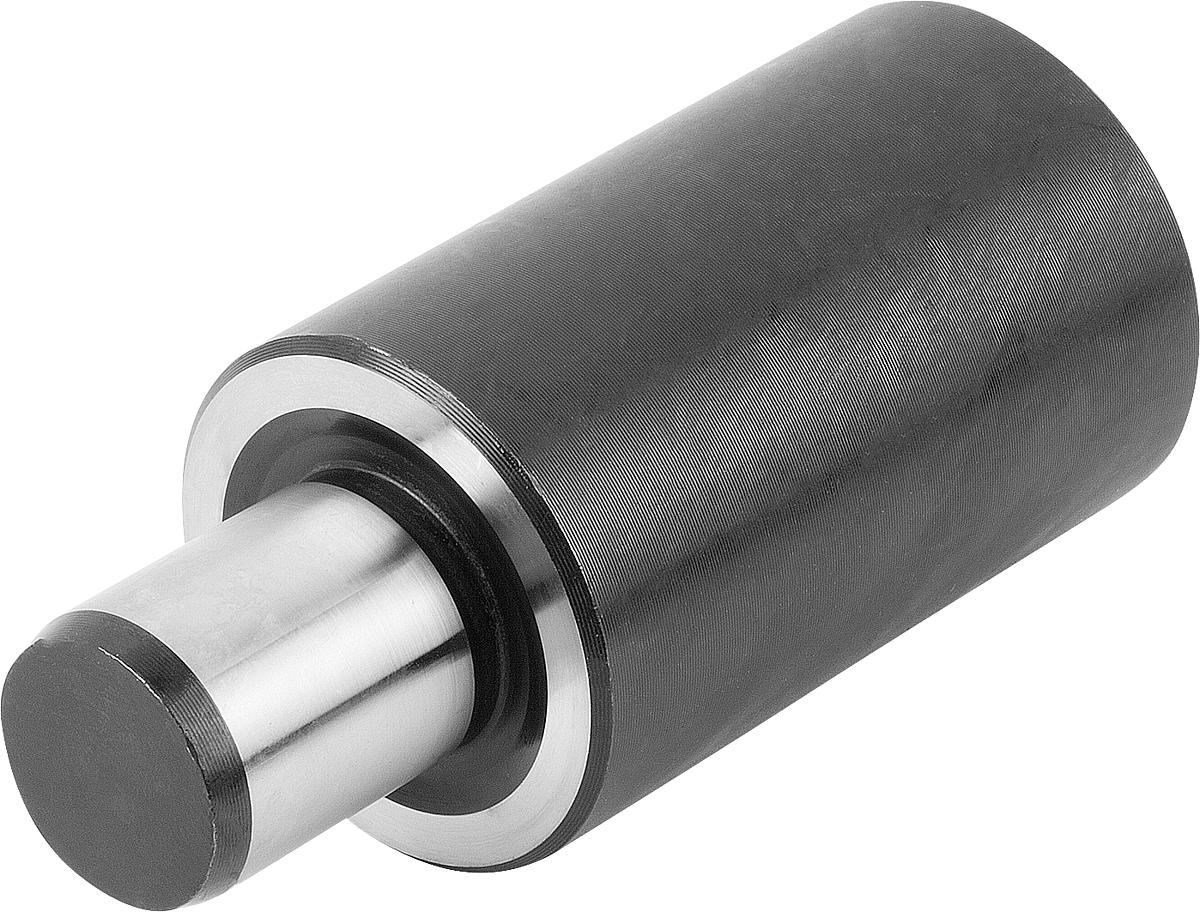

DIN 6321 AUFLAGEBOLZEN D2=20
Bei Anwendung mehrerer Auflagebolzen DIN 6321kann die Auflagehöhe nachgeschliffen werden. Die Auflagebolzen sind auch als Füße für Vorrichtungen verwendbar.Werkstoff: Werkzeugstahl.Ausführung: gehärtet und geschliffen. Auflagefläche ohne Zentrierung.

Varianten ab 2,60 €*
Ab 25,85 €*
Leschhorn LS1-174-184-400-EPDM-V2A Edelstahl-Reparaturschellen einteilig, Spannbereich 174-184, BL 400 Dichtung: EPDM, Material: 1.4301 (V2A, AISI 304), PN 16 bar Wasser, PN 4 bar Gas
Die Reparaturschelle LS1 ist ein hochentwickeltes einteiliges Produkt ohne lose Komponenten. Sie bietet eine flexible Anpassung für Rohre mit Durchmessern bis Ø61 mm, mit einer Toleranz von 4 mm, bis Ø105 mm mit einer Toleranz von 7 mm und über Ø105 mm mit einer Toleranz von 10 mm. Anwender können zwischen verschiedenen Baulängen von 150 mm bis 600 mm wählen, wobei größere Längen auf Anfrage erhältlich sind. Die Reparaturschelle besteht vollständig aus passiviertem, rostfreiem Stahl, Werkstoff 1.4301, und kann auf Anfrage auch in 1.4401 (V4A) gefertigt werden. Sie gewährleistet eine Rundum-Abdichtung für Wasserdruck bis 20 bar und Gasdruck bis 6 bar. Das Dichtgummi erfüllt die strengen Trinkwasserstandards von Deutschland (DVGW - KTW, W 270, und W 534), Großbritannien (WRAS) und Frankreich (ACS). Das verwendete EPDM-Dichtgummi zeichnet sich durch hervorragende Hitze-, Ozon- und Alterungsbeständigkeit aus. Darüber hinaus bietet es hohe Elastizität, exzellentes Kälteverhalten und gute elektrische Isoliereigenschaften. Der Betriebstemperaturbereich liegt zwischen -20 °C und +80 °C, kurzzeitig bis zu +120 °C. EPDM wird häufig in Bremsflüssigkeiten (auf Glykolbasis) und Heißwasseranwendungen eingesetzt. Das Material der Reparaturschelle ist 1.4301 (V2A), mit einer gebeizten und passivierten Oberfläche. Auf Anfrage sind auch andere Gummi-Dichtungen und Materialien verfügbar.Hinweis:Bei Anschluss von thermoplastischen Kunststoffrohren (PE/PP/PB/PVC/ABS...) müssen Stützhülsen LS1-I verwendet werden.

Varianten ab 24,25 €*
199,00 €*
Kipp K0354.14 FREIGEFRÄSTER POSITIONSSTIFT BR, GESCHLIFFEN D1=22, D2=1
Werkstoff:Werkzeugstahl.Ausführung:gehärtet und geschliffen.Bestellbeispiel:K0354.08Hinweis:Planseiten mit Zentrierung.

Varianten ab 6,25 €*
Ab 10,83 €*
DESTACO FO-121-45 Schubstangenspanner RAKO Haltekraft 1500N - 18000N, Innengewinde M6 - M8
Kommen dort zum Einsatz, wo ein schnelles Überbrücken unterschiedlicher Werkstückdicken und -toleranzen ohne Umrüsten gefordert wird, eignen sich besonders zum Spannen zwischen Rippen und schwer zugänglichen Hohlräumen.Kompakte Bauform, hohe seitliche Belastbarkeit, exakte Führung der Schubstange, Abstreifer verhindert Verschmutzung der Spannmechanik, variable Befestigung durch Blockbauweise, geringes Gewicht durch Alu-Gehäuse, Rastermaß der Bohrung horizontal und vertikal 50mmMerkmale der FO Serie:Befestitungsart: FußflanschBetätigungsart: Einhandbetätigung über Handhebel

Varianten ab 245,45 €*
Ab 283,27 €*
Kipp K0667.1051X13 DRUCKSCHRAUBE M5X13,0 EDELSTAHL MIT DELRINBOLZEN
Werkstoff:Schraube Edelstahl.Bolzen Messing oder POM.Ausführung:Schraube blank.Bestellbeispiel:K0667.041X105 (Länge L mit angeben)Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Varianten ab 1,63 €*
Ab 1,67 €*

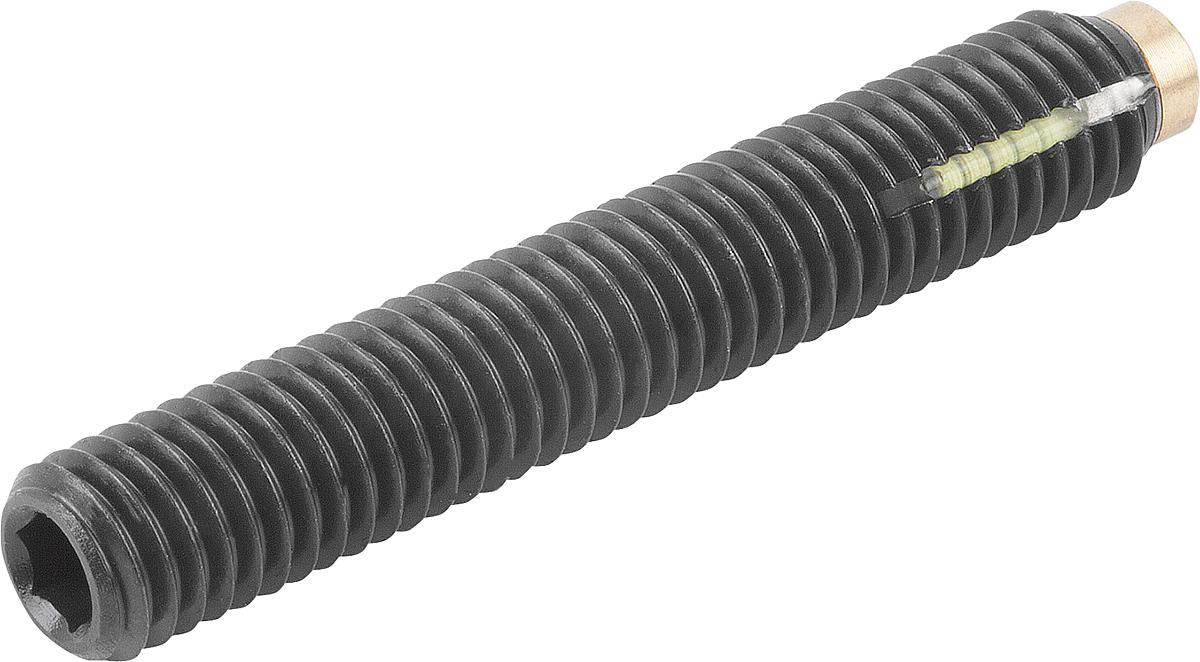

Kipp K0668.212X325 DRUCKSCHRAUBE M12X32,5 MIT MESSINGBOLZEN LONG LOK
Werkstoff:Schraube Festigkeitsklasse 10.9.Bolzen Messing oder POM.LONG-LOK-Gewindesicherung Nylon.Ausführung:Schraube brüniert.Bestellbeispiel:K0668.204X65 (Länge L mit angeben)Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen.Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Varianten ab 1,91 €*
Ab 3,54 €*
Kipp K0667.1061X213 DRUCKSCHRAUBE M6X21,3 EDELSTAHL MIT DELRINBOLZEN
Werkstoff:Schraube Edelstahl.Bolzen Messing oder POM.Ausführung:Schraube blank.Bestellbeispiel:K0667.041X105 (Länge L mit angeben)Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Varianten ab 1,63 €*
Ab 1,91 €*

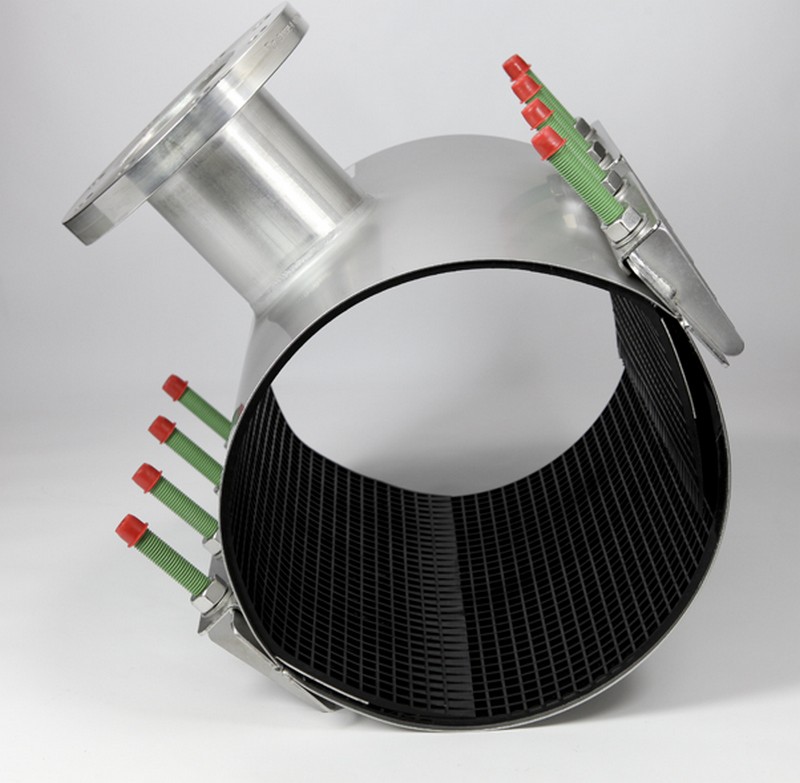

Leschhorn SST-468-488-DN80-BL700-EPDM-V2A Anbohrschellen geteilter Überschieber mit Flanschabgang, Mat: 1.4301 (V2A, AISI 304), EPDM, 468-488, DN80, BL700 " Umtausch ausgeschlossen"
Hinweis:Bei Anschluss von thermoplastischen Kunststoffrohren (PE/PP/PB/PVC/ABS...) müssen Stützhülsen LS1-I verwendet werden. " Reparaturdichtschellen mit Flansch- oder Gewinde Abgang sind vom Umtausch oder Rücknahme ausgeschlossen ". Versand mit Spedition!Anbohrschellen, oft auch Überschieber genannt, für Wasser-, Gas- und petrochemische Flüssigkeitsleitungen. Entsprechend der Bauart, zwei-, drei-, oder vierteilig hat die Anbohrschelle einen Toleranzbereich von ca. 20-40 mm und ist dadurch auf verschiedenen AZ, Stahl, GFK, PVC oder Gußrohren verwendbar. Überall wo Rohrleitungen im Rahmen von Reparaturen, Wartungsarbeiten oder Undichtigkeiten umgeleitet oder erweitert werden sollen, kommt das Verfahren des Hot Tapping (Anbohren unter Druck) zum Einsatz. Beim Hot Tapping können medienführende Rohre auch unter Druck angebohrt werden. Damit lassen sich Anlagenteile entleeren, nachträglich Armaturen oder Abzweigungen einbauen, Leitungsverläufe kurzfristig oder dauerhaft ändern oder auch Leitungen im vollen Betrieb entlüften. Bei den Baulängen kann man den Überschieber wählen zwischen den Längen 300 mm bis 1000 mm und bei den Flanschabgängen kann man wählen zwischen DN40 bis DN300. Andere Baulängen und Flanschabgänge der Anbohrschelle auf Anfrage. Die SST-Anbohrschelle ist für das Bohren unter Druck ausgelegt, Wasserdruck bis 20 bar und einem Gasdruck bis 6 bar. Das Vollständige umlaufende Dichtgummi erfüllt die bedeutenden Trinkwasser-Regelwerke aus Deutschland DVGW (KTW, W 270 und W 534), Großbritannien (WRAS) und Frankreich (ACS). • Glatter Flansch DIN 2576 bzw. EN 1092-1 Typ 01 PN 10 • Gummi-Dichtung: EPDM, andere Materialien auf Anfrage• Temperaturbeständigkeit: -20 °C bis +80 °C (kurzzeitig +120 °C)• Material: 1.4301 (A2)• Bolzen: Teflon beschichtet• Oberfläche: gebeizt und passiviertPN 16-Flansche sind auf Anfrage erhältlich

Varianten ab 264,08 €*
2.236,93 €*
Leschhorn SST-450-470-DN300-BL500-EPDM-V2A Anbohrschellen geteilter Überschieber mit Flanschabgang, Mat: 1.4301 (V2A, AISI 304), EPDM, 450-470, DN300, BL500 " Umtausch ausgeschlossen"
Hinweis:Bei Anschluss von thermoplastischen Kunststoffrohren (PE/PP/PB/PVC/ABS...) müssen Stützhülsen LS1-I verwendet werden. " Reparaturdichtschellen mit Flansch- oder Gewinde Abgang sind vom Umtausch oder Rücknahme ausgeschlossen ". Versand mit Spedition!Anbohrschellen, oft auch Überschieber genannt, für Wasser-, Gas- und petrochemische Flüssigkeitsleitungen. Entsprechend der Bauart, zwei-, drei-, oder vierteilig hat die Anbohrschelle einen Toleranzbereich von ca. 20-40 mm und ist dadurch auf verschiedenen AZ, Stahl, GFK, PVC oder Gußrohren verwendbar. Überall wo Rohrleitungen im Rahmen von Reparaturen, Wartungsarbeiten oder Undichtigkeiten umgeleitet oder erweitert werden sollen, kommt das Verfahren des Hot Tapping (Anbohren unter Druck) zum Einsatz. Beim Hot Tapping können medienführende Rohre auch unter Druck angebohrt werden. Damit lassen sich Anlagenteile entleeren, nachträglich Armaturen oder Abzweigungen einbauen, Leitungsverläufe kurzfristig oder dauerhaft ändern oder auch Leitungen im vollen Betrieb entlüften. Bei den Baulängen kann man den Überschieber wählen zwischen den Längen 300 mm bis 1000 mm und bei den Flanschabgängen kann man wählen zwischen DN40 bis DN300. Andere Baulängen und Flanschabgänge der Anbohrschelle auf Anfrage. Die SST-Anbohrschelle ist für das Bohren unter Druck ausgelegt, Wasserdruck bis 20 bar und einem Gasdruck bis 6 bar. Das Vollständige umlaufende Dichtgummi erfüllt die bedeutenden Trinkwasser-Regelwerke aus Deutschland DVGW (KTW, W 270 und W 534), Großbritannien (WRAS) und Frankreich (ACS). • Glatter Flansch DIN 2576 bzw. EN 1092-1 Typ 01 PN 10 • Gummi-Dichtung: EPDM, andere Materialien auf Anfrage• Temperaturbeständigkeit: -20 °C bis +80 °C (kurzzeitig +120 °C)• Material: 1.4301 (A2)• Bolzen: Teflon beschichtet• Oberfläche: gebeizt und passiviertPN 16-Flansche sind auf Anfrage erhältlich

Varianten ab 264,08 €*
2.017,06 €*
Leschhorn SST-468-488-DN100-BL600-EPDM-V2A Anbohrschellen geteilter Überschieber mit Flanschabgang, Mat: 1.4301 (V2A, AISI 304), EPDM, 468-488, DN100, BL600 " Umtausch ausgeschlossen"
Hinweis:Bei Anschluss von thermoplastischen Kunststoffrohren (PE/PP/PB/PVC/ABS...) müssen Stützhülsen LS1-I verwendet werden. " Reparaturdichtschellen mit Flansch- oder Gewinde Abgang sind vom Umtausch oder Rücknahme ausgeschlossen ". Versand mit Spedition!Anbohrschellen, oft auch Überschieber genannt, für Wasser-, Gas- und petrochemische Flüssigkeitsleitungen. Entsprechend der Bauart, zwei-, drei-, oder vierteilig hat die Anbohrschelle einen Toleranzbereich von ca. 20-40 mm und ist dadurch auf verschiedenen AZ, Stahl, GFK, PVC oder Gußrohren verwendbar. Überall wo Rohrleitungen im Rahmen von Reparaturen, Wartungsarbeiten oder Undichtigkeiten umgeleitet oder erweitert werden sollen, kommt das Verfahren des Hot Tapping (Anbohren unter Druck) zum Einsatz. Beim Hot Tapping können medienführende Rohre auch unter Druck angebohrt werden. Damit lassen sich Anlagenteile entleeren, nachträglich Armaturen oder Abzweigungen einbauen, Leitungsverläufe kurzfristig oder dauerhaft ändern oder auch Leitungen im vollen Betrieb entlüften. Bei den Baulängen kann man den Überschieber wählen zwischen den Längen 300 mm bis 1000 mm und bei den Flanschabgängen kann man wählen zwischen DN40 bis DN300. Andere Baulängen und Flanschabgänge der Anbohrschelle auf Anfrage. Die SST-Anbohrschelle ist für das Bohren unter Druck ausgelegt, Wasserdruck bis 20 bar und einem Gasdruck bis 6 bar. Das Vollständige umlaufende Dichtgummi erfüllt die bedeutenden Trinkwasser-Regelwerke aus Deutschland DVGW (KTW, W 270 und W 534), Großbritannien (WRAS) und Frankreich (ACS). • Glatter Flansch DIN 2576 bzw. EN 1092-1 Typ 01 PN 10 • Gummi-Dichtung: EPDM, andere Materialien auf Anfrage• Temperaturbeständigkeit: -20 °C bis +80 °C (kurzzeitig +120 °C)• Material: 1.4301 (A2)• Bolzen: Teflon beschichtet• Oberfläche: gebeizt und passiviertPN 16-Flansche sind auf Anfrage erhältlich

Varianten ab 264,08 €*
2.087,16 €*
Leschhorn SST-468-488-DN100-BL500-EPDM-V2A Anbohrschellen geteilter Überschieber mit Flanschabgang, Mat: 1.4301 (V2A, AISI 304), EPDM, 468-488, DN100, BL500 " Umtausch ausgeschlossen"
Hinweis:Bei Anschluss von thermoplastischen Kunststoffrohren (PE/PP/PB/PVC/ABS...) müssen Stützhülsen LS1-I verwendet werden. " Reparaturdichtschellen mit Flansch- oder Gewinde Abgang sind vom Umtausch oder Rücknahme ausgeschlossen ". Versand mit Spedition!Anbohrschellen, oft auch Überschieber genannt, für Wasser-, Gas- und petrochemische Flüssigkeitsleitungen. Entsprechend der Bauart, zwei-, drei-, oder vierteilig hat die Anbohrschelle einen Toleranzbereich von ca. 20-40 mm und ist dadurch auf verschiedenen AZ, Stahl, GFK, PVC oder Gußrohren verwendbar. Überall wo Rohrleitungen im Rahmen von Reparaturen, Wartungsarbeiten oder Undichtigkeiten umgeleitet oder erweitert werden sollen, kommt das Verfahren des Hot Tapping (Anbohren unter Druck) zum Einsatz. Beim Hot Tapping können medienführende Rohre auch unter Druck angebohrt werden. Damit lassen sich Anlagenteile entleeren, nachträglich Armaturen oder Abzweigungen einbauen, Leitungsverläufe kurzfristig oder dauerhaft ändern oder auch Leitungen im vollen Betrieb entlüften. Bei den Baulängen kann man den Überschieber wählen zwischen den Längen 300 mm bis 1000 mm und bei den Flanschabgängen kann man wählen zwischen DN40 bis DN300. Andere Baulängen und Flanschabgänge der Anbohrschelle auf Anfrage. Die SST-Anbohrschelle ist für das Bohren unter Druck ausgelegt, Wasserdruck bis 20 bar und einem Gasdruck bis 6 bar. Das Vollständige umlaufende Dichtgummi erfüllt die bedeutenden Trinkwasser-Regelwerke aus Deutschland DVGW (KTW, W 270 und W 534), Großbritannien (WRAS) und Frankreich (ACS). • Glatter Flansch DIN 2576 bzw. EN 1092-1 Typ 01 PN 10 • Gummi-Dichtung: EPDM, andere Materialien auf Anfrage• Temperaturbeständigkeit: -20 °C bis +80 °C (kurzzeitig +120 °C)• Material: 1.4301 (A2)• Bolzen: Teflon beschichtet• Oberfläche: gebeizt und passiviertPN 16-Flansche sind auf Anfrage erhältlich

Varianten ab 264,08 €*
1.900,76 €*
Kipp K0668.212X185 DRUCKSCHRAUBE M12X18,5 MIT MESSINGBOLZEN LONG LOK
Werkstoff:Schraube Festigkeitsklasse 10.9.Bolzen Messing oder POM.LONG-LOK-Gewindesicherung Nylon.Ausführung:Schraube brüniert.Bestellbeispiel:K0668.204X65 (Länge L mit angeben)Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen.Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Varianten ab 1,91 €*
Ab 3,20 €*
Kipp K0667.1101X219 DRUCKSCHRAUBE M10X21,9 EDELSTAHL MIT DELRINBOLZEN
Werkstoff:Schraube Edelstahl.Bolzen Messing oder POM.Ausführung:Schraube blank.Bestellbeispiel:K0667.041X105 (Länge L mit angeben)Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen. Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.

Varianten ab 1,63 €*
Ab 2,47 €*

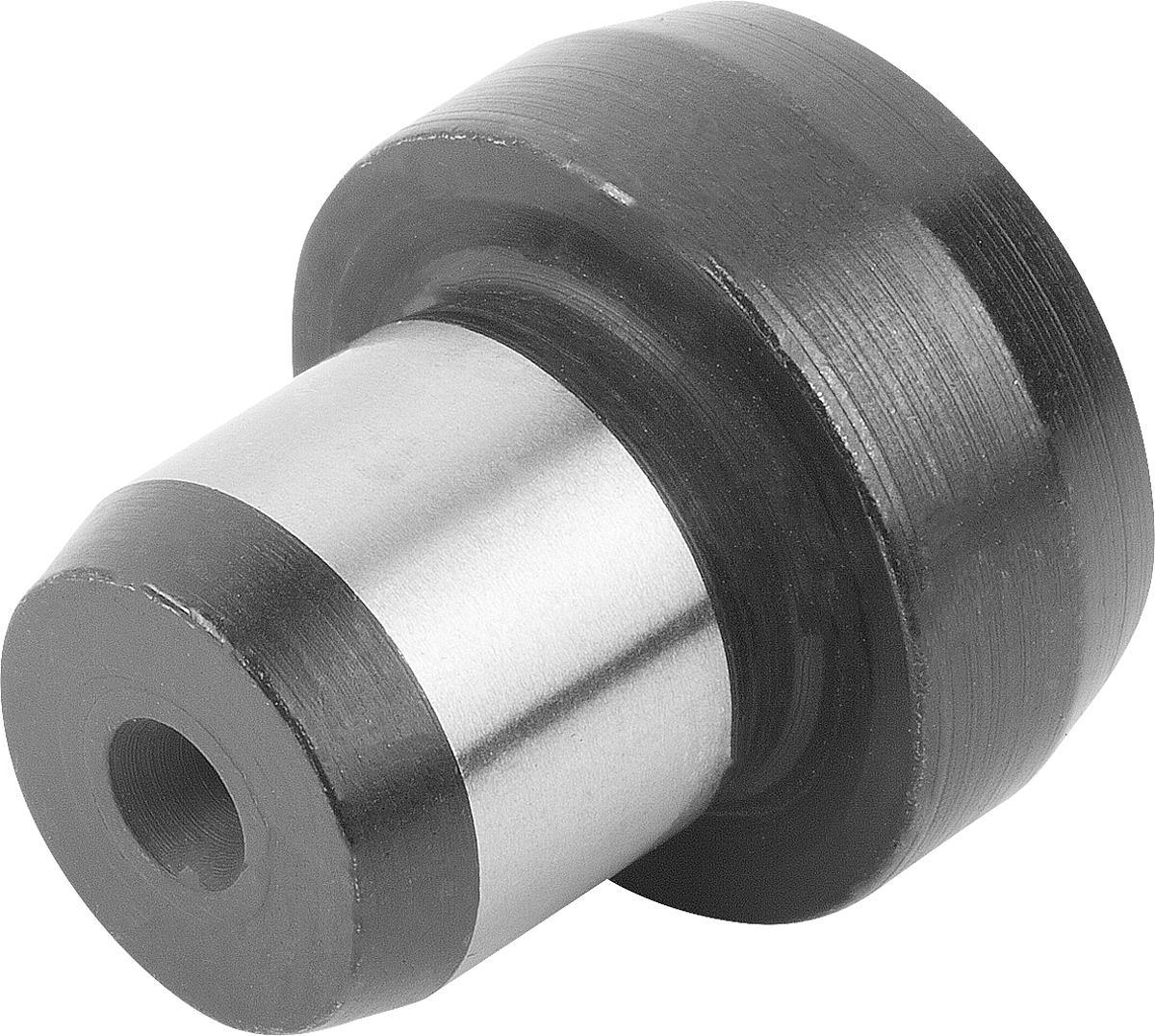

Kipp K0353.05 ZYLINDRISCHER POSITIONSSTIFT BR, UNGESCHLIFFEN D1=8,5, D
Werkstoff:Werkzeugstahl.Ausführung:gehärtet.Bestellbeispiel:K0353.05Hinweis:Planseiten mit Zentrierung.

Ab 4,22 €*

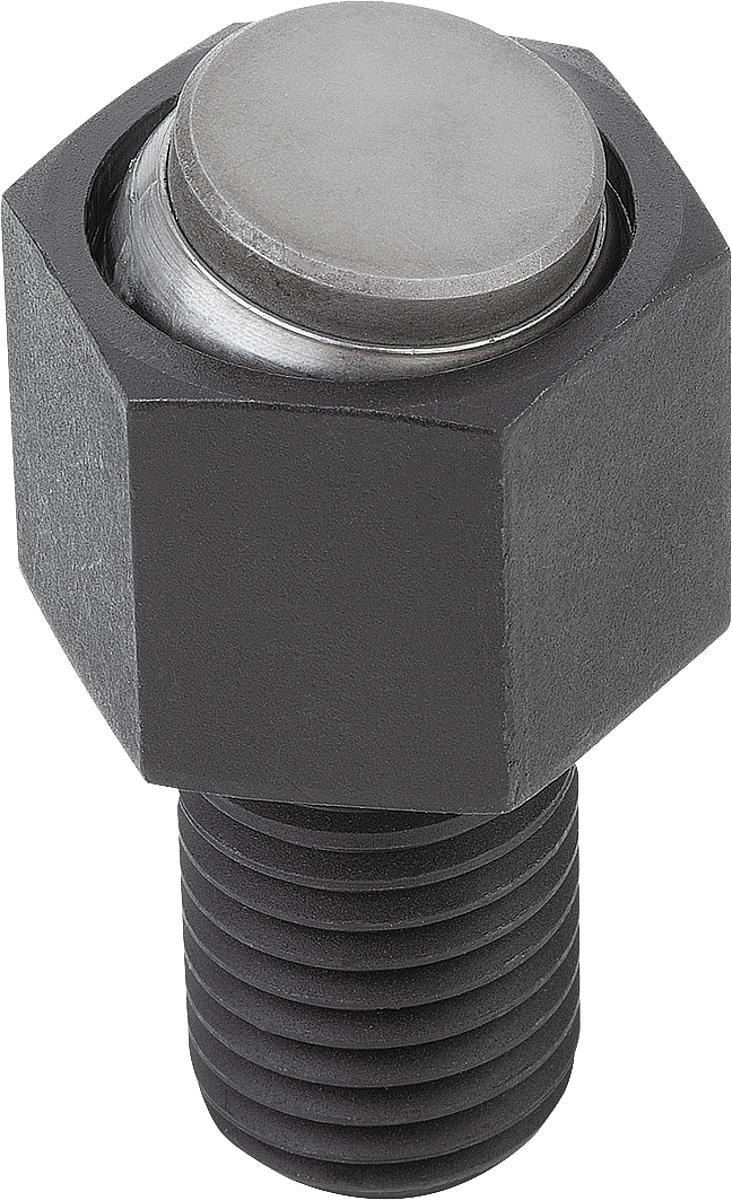

Kipp K0289.210X030 PENDELAUFLAGE FORM E MIT O RING D1=M10, L1=30
Werkstoff, Ausführung:Körper Vergütungsstahl, vergütet und brüniert. Kugel rost- und säurebeständiger Stahl, gehärtet und blank.Einsatz Edelstahl, gehärtet, blank.Hinweis:Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.Kugel gegen Verdrehen gesichert.Vorteile:- Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.- Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.- Dadurch wird eine gleichmäßige Bewegung gewährleistet.

Varianten ab 67,20 €*
Ab 68,00 €*
Kipp K0289.224X040 PENDELAUFLAGE FORM E MIT O RING D1=M24, L1=40
Werkstoff, Ausführung:Körper Vergütungsstahl, vergütet und brüniert. Kugel rost- und säurebeständiger Stahl, gehärtet und blank.Einsatz Edelstahl, gehärtet, blank.Hinweis:Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.Kugel gegen Verdrehen gesichert.Vorteile:- Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.- Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.- Dadurch wird eine gleichmäßige Bewegung gewährleistet.

Varianten ab 67,20 €*
Ab 109,40 €*
DIN 6321 AUFLAGEBOLZEN D2=20
Bei Anwendung mehrerer Auflagebolzen DIN 6321kann die Auflagehöhe nachgeschliffen werden. Die Auflagebolzen sind auch als Füße für Vorrichtungen verwendbar.Werkstoff: Werkzeugstahl.Ausführung: gehärtet und geschliffen. Auflagefläche ohne Zentrierung.

Varianten ab 2,60 €*
Ab 18,56 €*

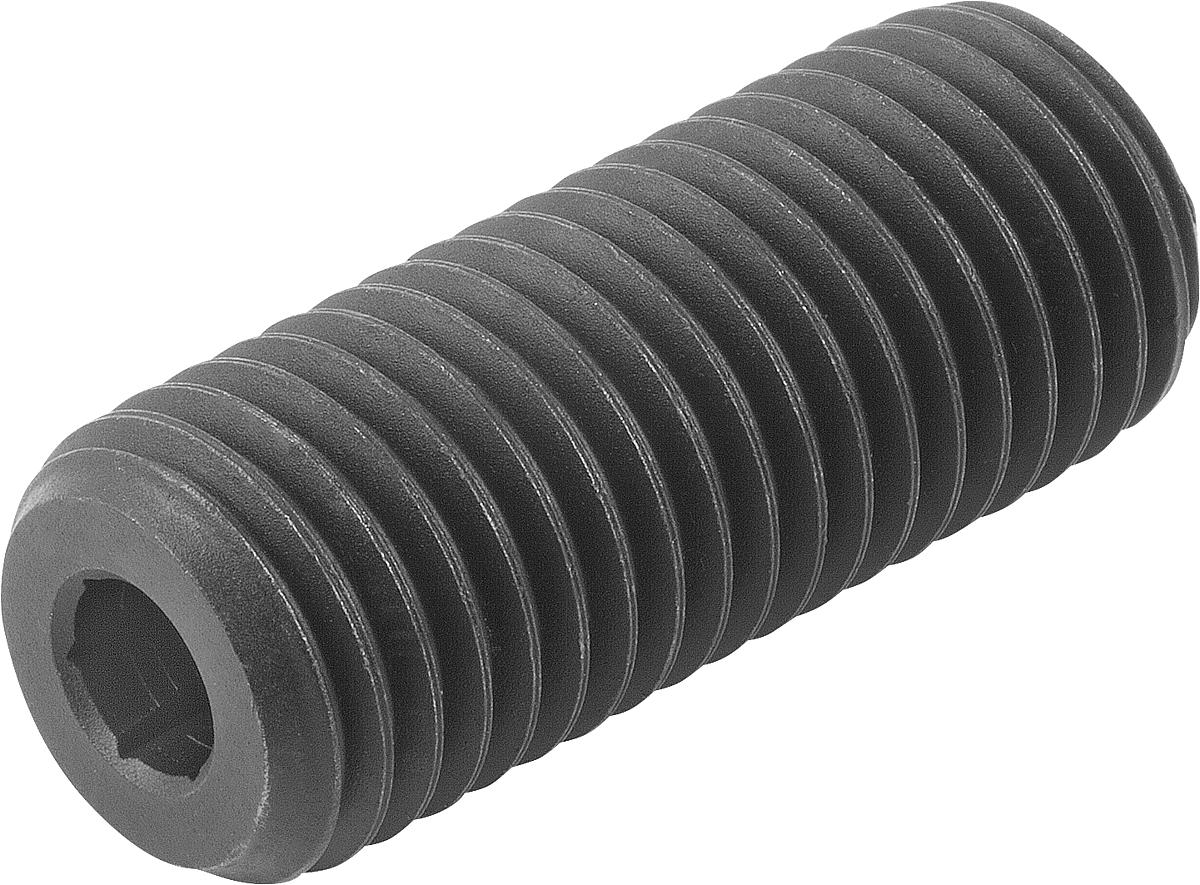

Kipp K0388.4010 GRIPPER VERSTELLBAR FORM A, A=40, G=M10
Werkstoff:Werkzeugstahl gehärtet.Hinweis:Das durchgehende Außengewinde der verstellbaren Grippers erlaubt ein exaktes Angleichen an die Spannaufgabe.

Ab 18,33 €*

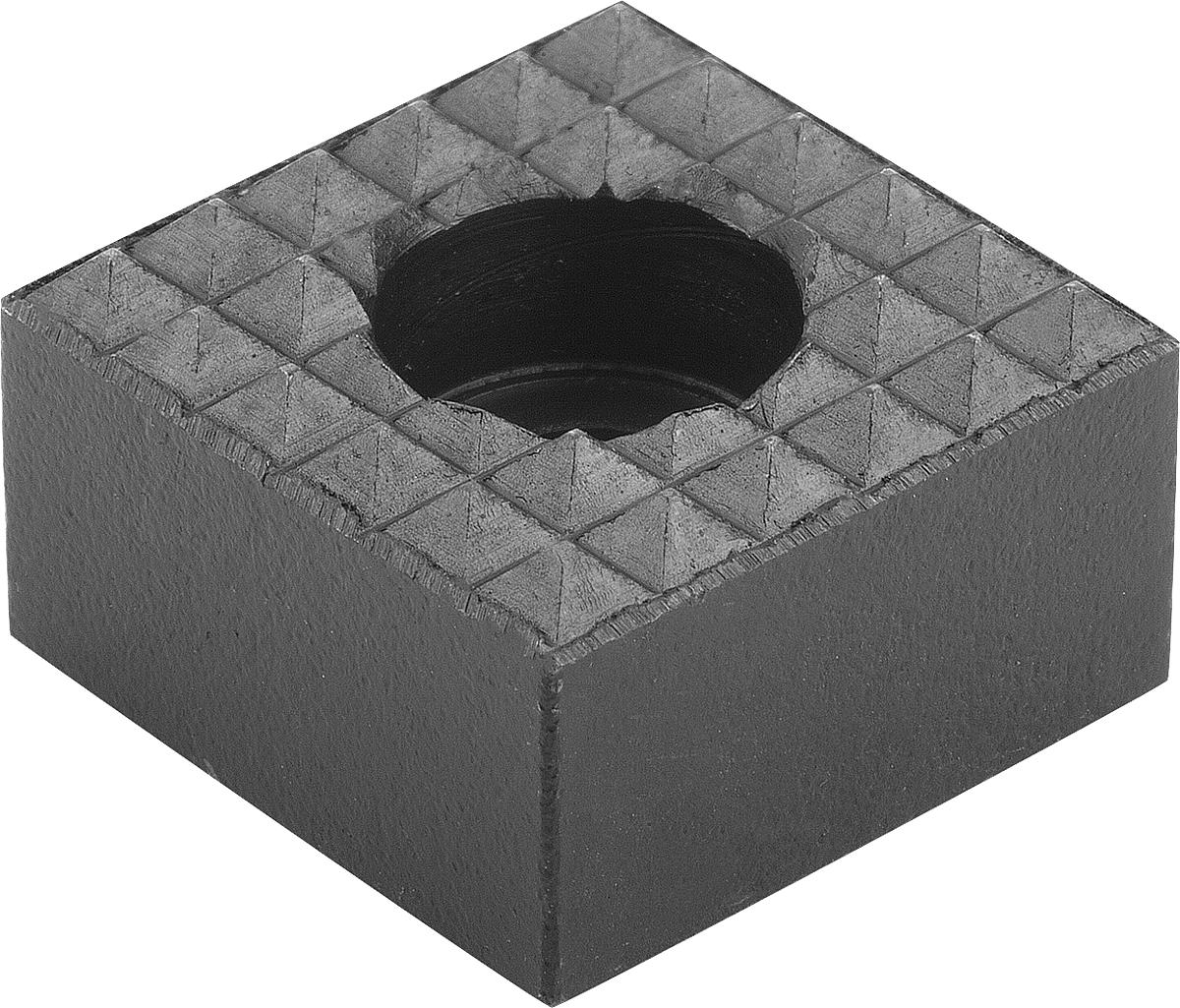

Kipp K0387.2512068 GRIPPER QUADRATISCH FORM C A=25, B=12
