Produktnummer:
10069638
Herstellernummer:
K0284.104X012
Hersteller:
Kipp
Kipp K0284.104X012 PENDELAUFLAGE FORM C MIT O RING, D3=M4, L=12
D1:
10
D2:
6
D3:
M4
L1:
4,5
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
34,37 €*
|
| Bis 249 |
33,34 €*
|
| Bis 499 |
32,65 €*
|
| Bis 999 |
31,62 €*
|
| Ab 1000 |
30,93 €*
|
Produktnummer:
10069638

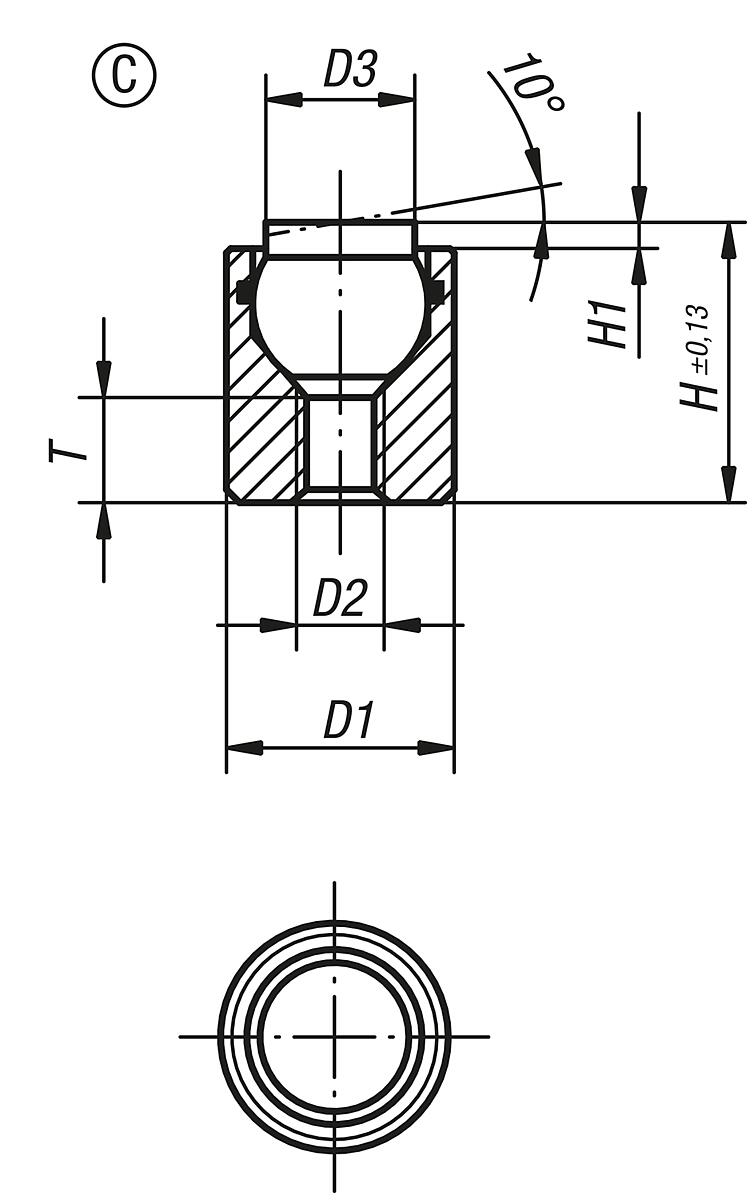

K0284_C Pendelauflagen mit O Ring, Form C
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 12 |
|---|---|
| D1: | 10 |
| D2: | 6 |
| D3: | M4 |
| Form: | C |
| Gewicht ca. kg: | 0,006 |
| Kugel Ø: | 7 |
| L: | 12 |
| L1: | 4,5 |
Dokumente
1
| Variante | D1 | D2 | D3 | L1 | Preis |
|---|---|---|---|---|---|
|
10069638 (K0284.104X012) |
10 | 6 | M4 | 4,5 | ab 34,37 € |
|
10069639 (K0284.104X025) |
10 | 6 | M4 | 12 | ab 35,62 € |
|
10069640 (K0284.105X016) |
13 | 8,5 | M5 | 5 | ab 38,17 € |
|
10069641 (K0284.105X025) |
13 | 8,5 | M5 | 12 | ab 39,40 € |
