Produktnummer:
10069641
Herstellernummer:
K0284.105X025
Hersteller:
Kipp

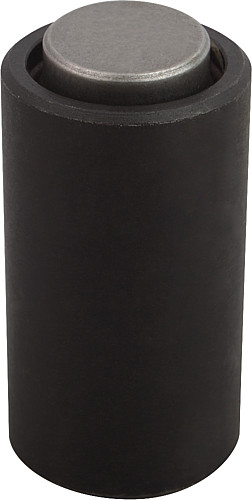

Kipp K0284.105X025 PENDELAUFLAGE FORM C MIT O RING, D3=M5, L=25
D1:
13
D2:
8,5
D3:
M5
L1:
12
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
39,40 €*
|
| Bis 249 |
38,22 €*
|
| Bis 499 |
37,43 €*
|
| Bis 999 |
36,25 €*
|
| Ab 1000 |
35,46 €*
|
Produktnummer:
10069641

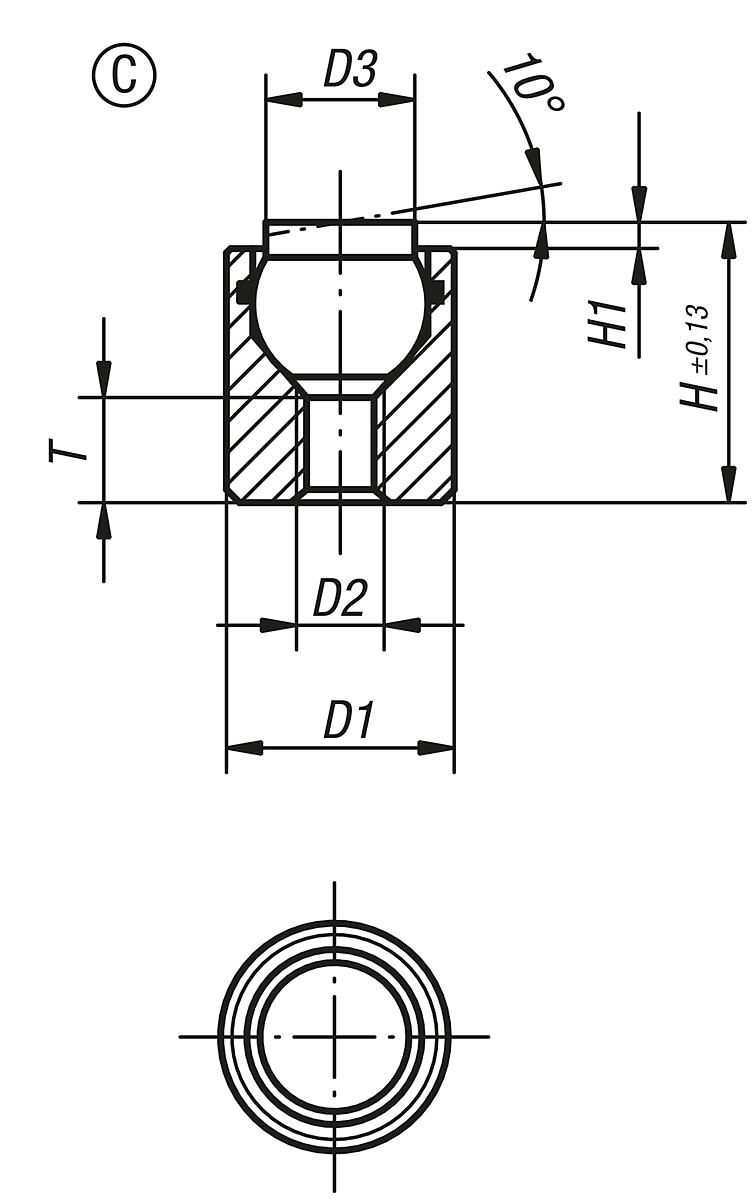

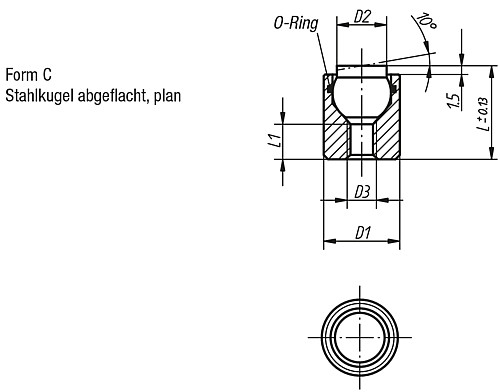

K0284_C Pendelauflagen mit O Ring, Form C
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 20 |
|---|---|
| D1: | 13 |
| D2: | 8,5 |
| D3: | M5 |
| Form: | C |
| Gewicht ca. kg: | 0,023 |
| Kugel Ø: | 10 |
| L: | 25 |
| L1: | 12 |
Dokumente
1
| Variante | D1 | D2 | D3 | L1 | Preis |
|---|---|---|---|---|---|
|
10069638 (K0284.104X012) |
10 | 6 | M4 | 4,5 | ab 34,37 € |
|
10069639 (K0284.104X025) |
10 | 6 | M4 | 12 | ab 35,62 € |
|
10069640 (K0284.105X016) |
13 | 8,5 | M5 | 5 | ab 38,17 € |
|
10069641 (K0284.105X025) |
13 | 8,5 | M5 | 12 | ab 39,40 € |
