Produktnummer:
10069696
Herstellernummer:
K0285.624X030
Hersteller:
Kipp

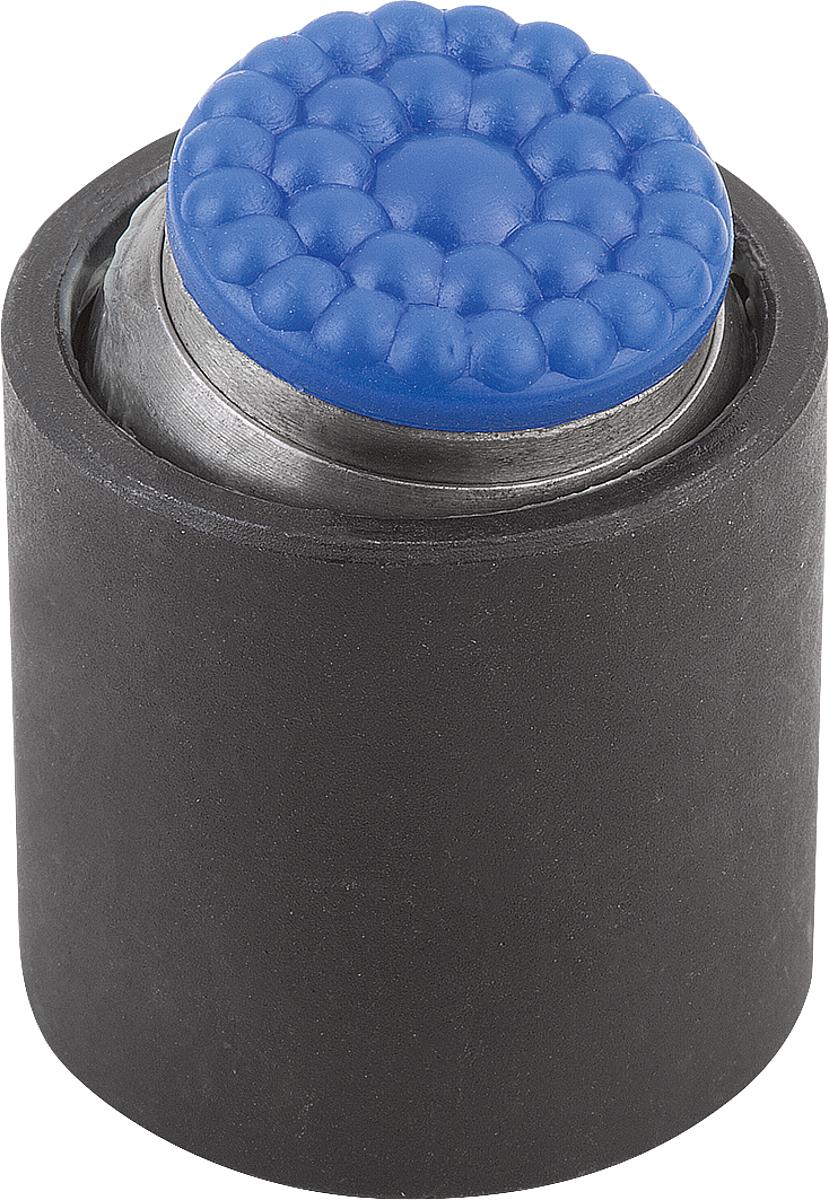

Kipp K0285.624X030 PENDELAUFLAGE FORM P MIT O RING D1=24, L1=30
D1:
24
D2:
16
D3:
16
D4:
M10
Form:
P
Gewicht ca. kg:
0,081
Kugel Ø:
20
L1:
30
L2:
8
L3:
12
| Anzahl | Preis* |
|---|---|
| Bis 99 |
77,36 €
|
| Bis 249 |
75,04 €
|
| Bis 499 |
73,49 €
|
| Bis 999 |
71,17 €
|
| Ab 1000 |
69,62 €
|
Produktnummer:
10069696

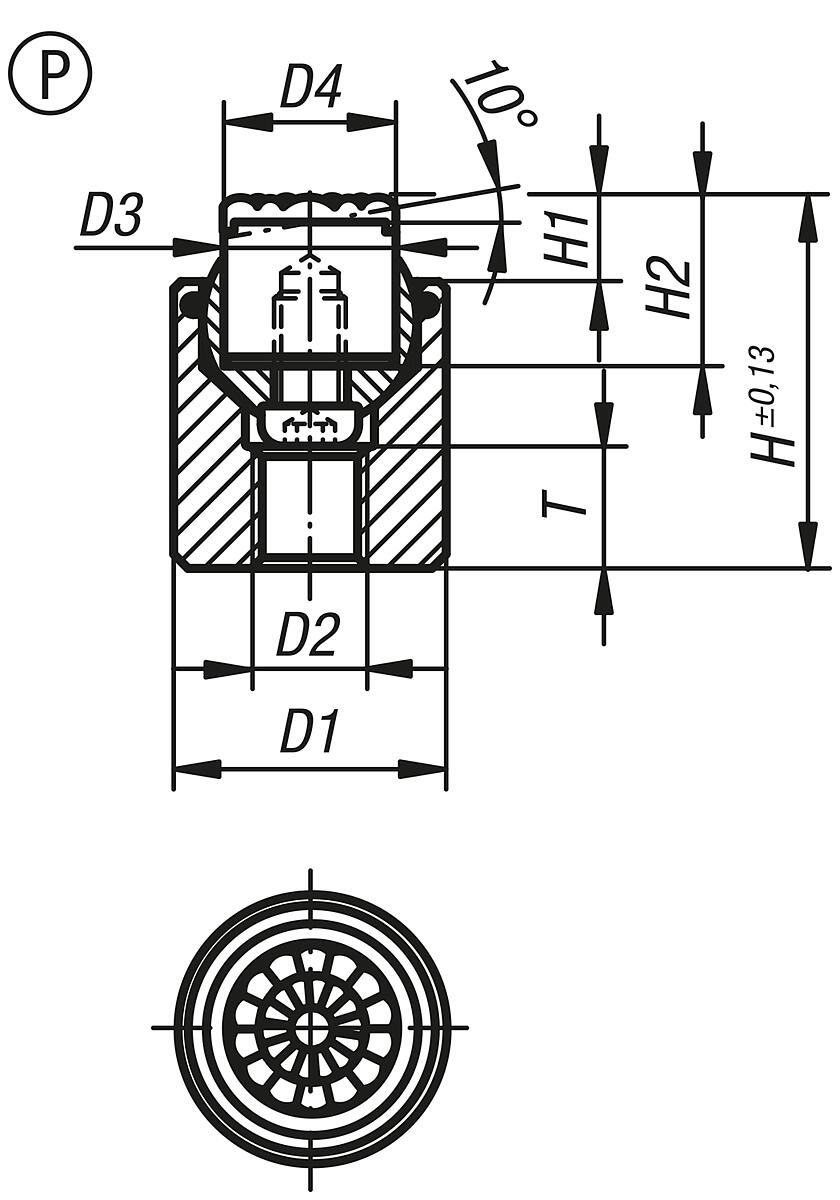

K0285_P Pendelauflagen mit O Ring und auswechselbaren Einsätzen, Form P
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz Edelstahl mit Polyurethan-Oberfläche Härte 60° Shore.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz Edelstahl mit Polyurethan-Oberfläche Härte 60° Shore.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| D1: | 24 |
|---|---|
| D2: | 16 |
| D3: | 16 |
| D4: | M10 |
| Form: | P |
| Gewicht ca. kg: | 0,081 |
| Kugel Ø: | 20 |
| L1: | 30 |
| L2: | 8 |
| L3: | 12 |
Dokumente
1
| Variante | D1 | D2 | D3 | D4 | Form | Gewicht ca. kg | Kugel Ø | L1 | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069694 (K0285.617X024) |
17 | 10 | 10 | M6 | P | 0,031 | 13 | 24 | 7 | 12 | ab 64,71 € |
|
10069695 (K0285.619X026) |
19 | 12 | 13 | M8 | P | 0,043 | 15 | 26 | 8 | 12 | ab 71,16 € |
|
10069696 (K0285.624X030) |
24 | 16 | 16 | M10 | P | 0,081 | 20 | 30 | 8 | 12 | ab 77,36 € |
|
10069697 (K0285.630X032) |
30 | 20 | 21 | M12 | P | 0,139 | 23 | 32 | 9 | 12 | ab 88,52 € |
|
10069698 (K0285.636X038) |
36 | 25 | 27 | M12 | P | 0,251 | 28 | 38 | 11 | 12 | ab 105,67 € |
