Produktnummer:
10069697
Herstellernummer:
K0285.630X032
Hersteller:
Kipp

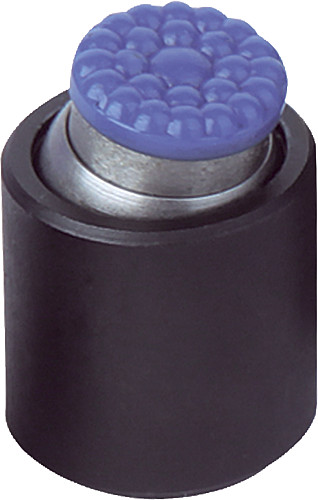

Kipp K0285.630X032 PENDELAUFLAGE FORM P MIT O RING D1=30, L1=32
D1:
30
D2:
20
D3:
21
D4:
M12
Form:
P
Gewicht ca. kg:
0,139
Kugel Ø:
23
L1:
32
L2:
9
L3:
12
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
88,52 €*
|
| Bis 249 |
85,86 €*
|
| Bis 499 |
84,09 €*
|
| Bis 999 |
81,44 €*
|
| Ab 1000 |
79,67 €*
|
Produktnummer:
10069697

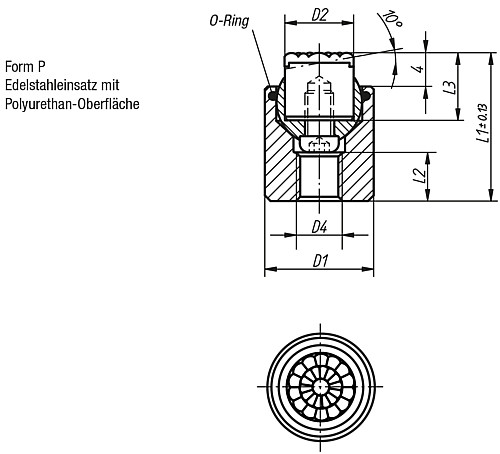

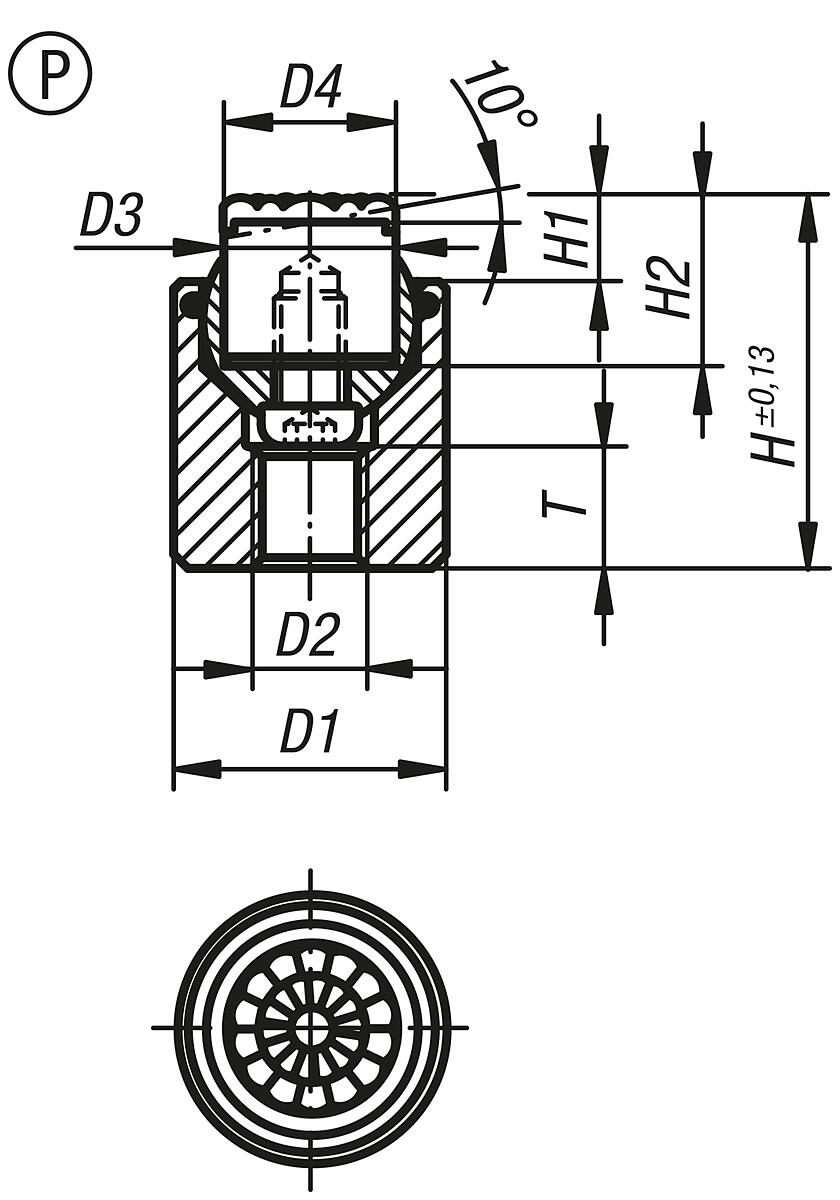

K0285_P Pendelauflagen mit O Ring und auswechselbaren Einsätzen, Form P
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz Edelstahl mit Polyurethan-Oberfläche Härte 60° Shore.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz Edelstahl mit Polyurethan-Oberfläche Härte 60° Shore.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| D1: | 30 |
|---|---|
| D2: | 20 |
| D3: | 21 |
| D4: | M12 |
| Form: | P |
| Gewicht ca. kg: | 0,139 |
| Kugel Ø: | 23 |
| L1: | 32 |
| L2: | 9 |
| L3: | 12 |
Dokumente
1
| Variante | D3 | Gewicht ca. kg | L2 | D2 | D1 | Kugel Ø | Form | D4 | L1 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069694 (K0285.617X024) |
10 | 0,031 | 7 | 10 | 17 | 13 | P | M6 | 24 | 12 | ab 64,71 € |
|
10069695 (K0285.619X026) |
13 | 0,043 | 8 | 12 | 19 | 15 | P | M8 | 26 | 12 | ab 71,16 € |
|
10069696 (K0285.624X030) |
16 | 0,081 | 8 | 16 | 24 | 20 | P | M10 | 30 | 12 | ab 77,36 € |
|
10069697 (K0285.630X032) |
21 | 0,139 | 9 | 20 | 30 | 23 | P | M12 | 32 | 12 | ab 88,52 € |
|
10069698 (K0285.636X038) |
27 | 0,251 | 11 | 25 | 36 | 28 | P | M12 | 38 | 12 | ab 105,67 € |
