Produktnummer:
10069679
Herstellernummer:
K0285.717X022
Hersteller:
Kipp

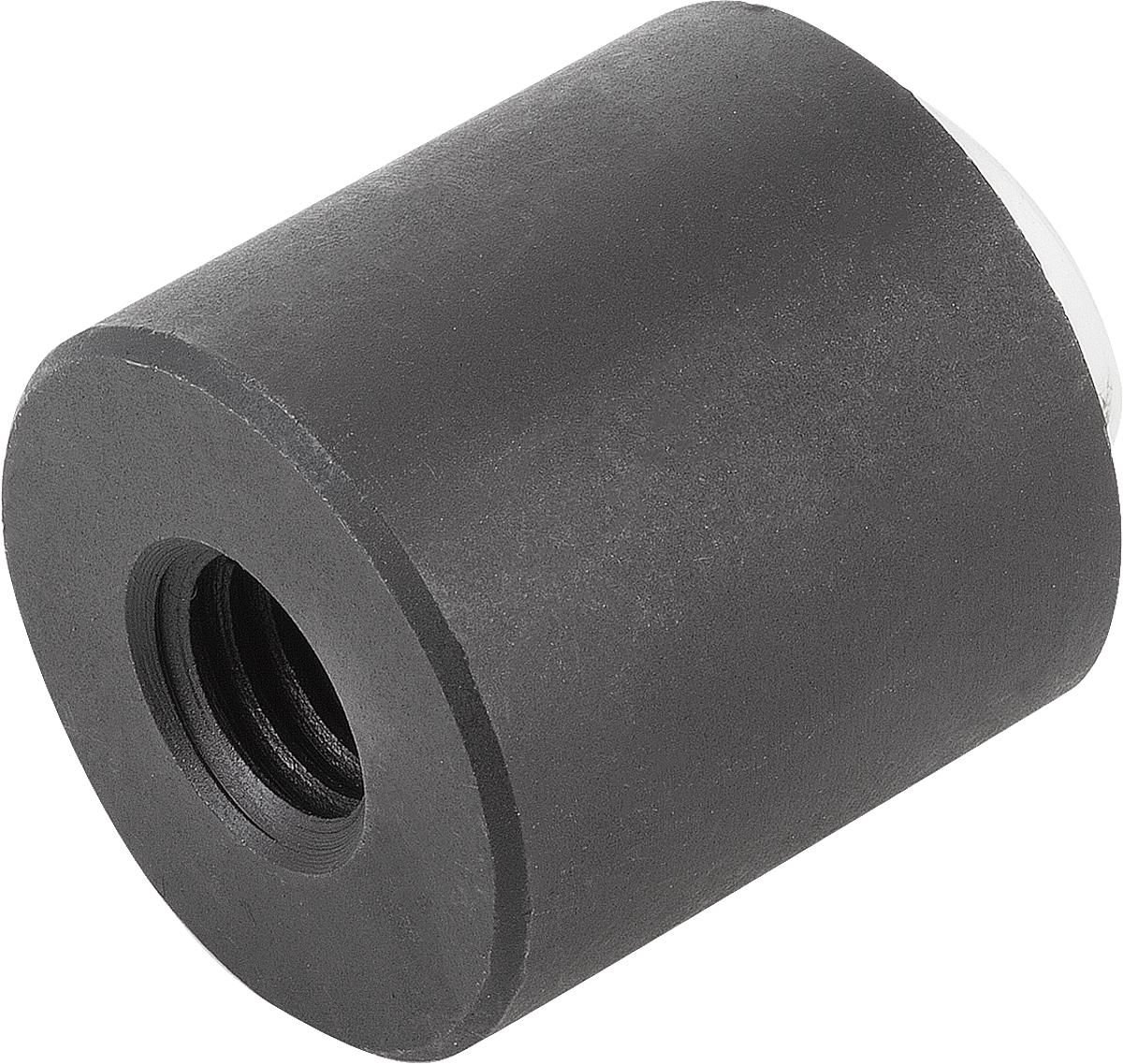

Kipp K0285.717X022 PENDELAUFLAGE FORM K MIT O RING, D1=17, L1=22
D1:
17
D4:
M6
L1:
22
| Anzahl | Preis* |
|---|---|
| Bis 99 |
61,30 €
|
| Bis 249 |
59,46 €
|
| Bis 499 |
58,24 €
|
| Bis 999 |
56,40 €
|
| Ab 1000 |
55,17 €
|
Produktnummer:
10069679
K0285_K Pendelauflagen mit O Ring und auswechselbaren Einsätzen, Form K
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form K POM, weiß.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form K POM, weiß.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.

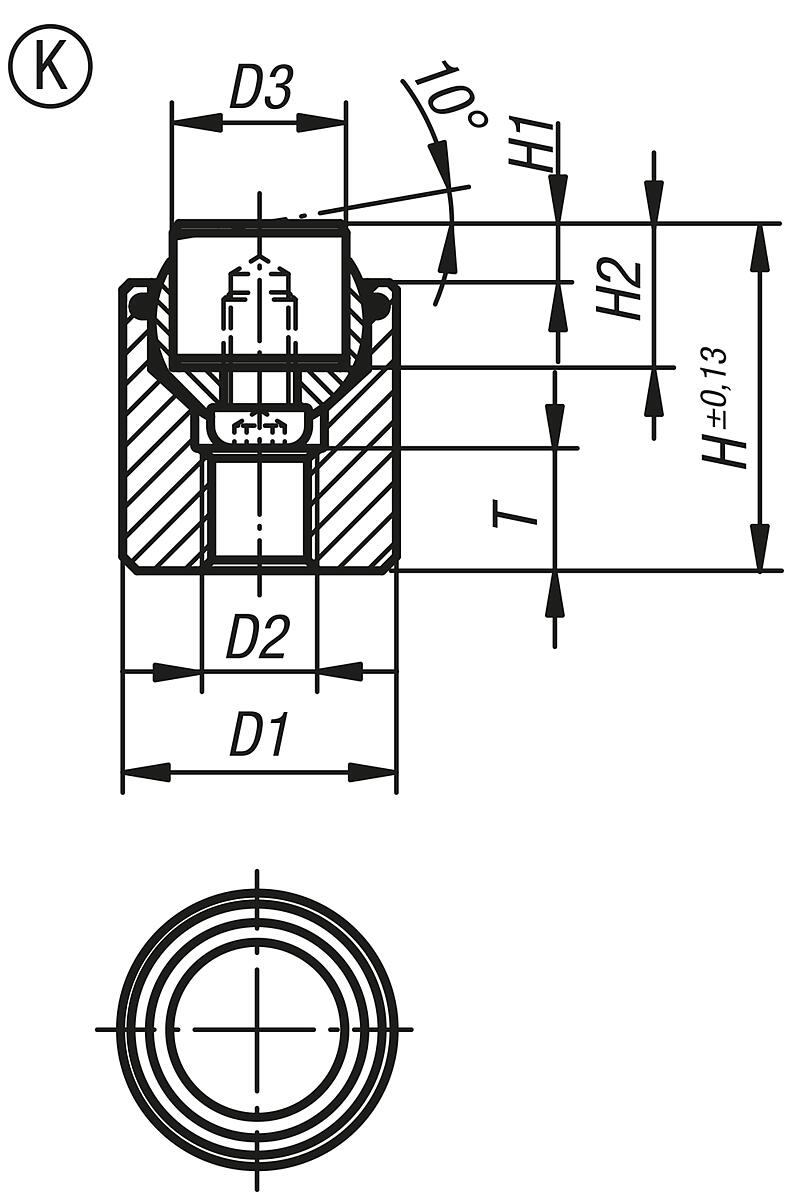

Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 4 |
|---|---|
| D1: | 17 |
| D2: | 10 |
| D4: | M6 |
| Form: | K |
| Gewicht ca. kg: | 0,027 |
| Kugel Ø: | 13 |
| L1: | 22 |
| L2: | 7 |
| L3: | 10 |
Dokumente
1
| Variante | L1 | D1 | D4 | Preis |
|---|---|---|---|---|
|
10069679 (K0285.717X022) |
22 | 17 | M6 | ab 61,30 € |
|
10069680 (K0285.719X024) |
24 | 19 | M8 | ab 67,34 € |
|
10069681 (K0285.724X028) |
28 | 24 | M10 | ab 71,46 € |
|
10069682 (K0285.730X030) |
30 | 30 | M12 | ab 79,27 € |
|
10069683 (K0285.736X036) |
36 | 36 | M12 | ab 94,39 € |
