Produktnummer:
10069680
Herstellernummer:
K0285.719X024
Hersteller:
Kipp

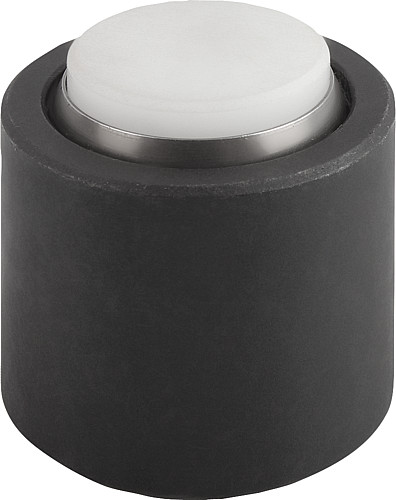

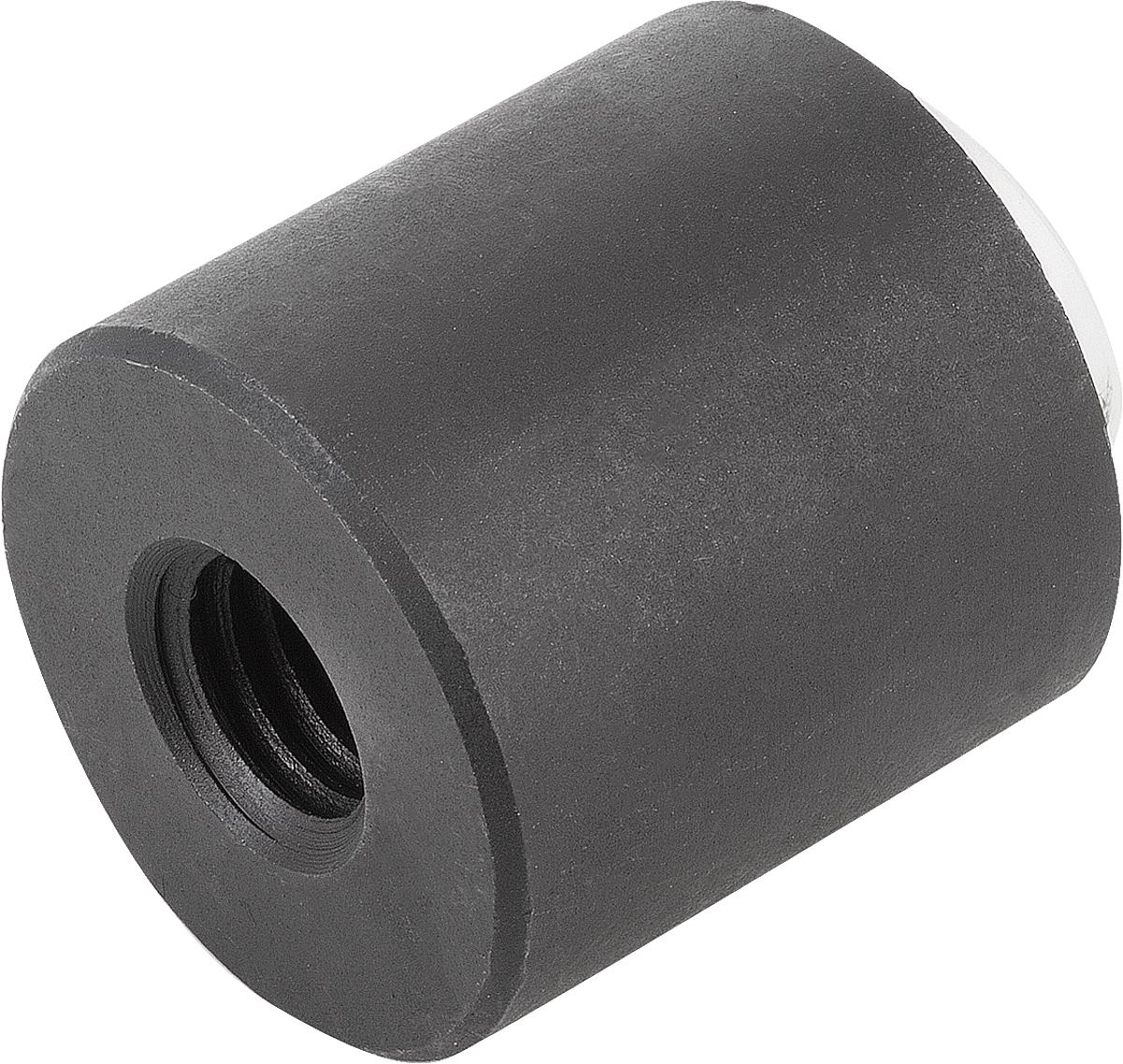

Kipp K0285.719X024 PENDELAUFLAGE FORM K MIT O RING, D1=19, L1=24
D1:
19
D4:
M8
L1:
24
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
67,34 €*
|
| Bis 249 |
65,32 €*
|
| Bis 499 |
63,97 €*
|
| Bis 999 |
61,95 €*
|
| Ab 1000 |
60,61 €*
|
Produktnummer:
10069680
K0285_K Pendelauflagen mit O Ring und auswechselbaren Einsätzen, Form K
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form K POM, weiß.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form K POM, weiß.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.

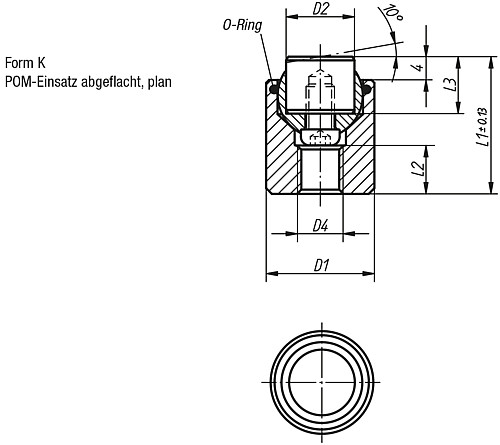

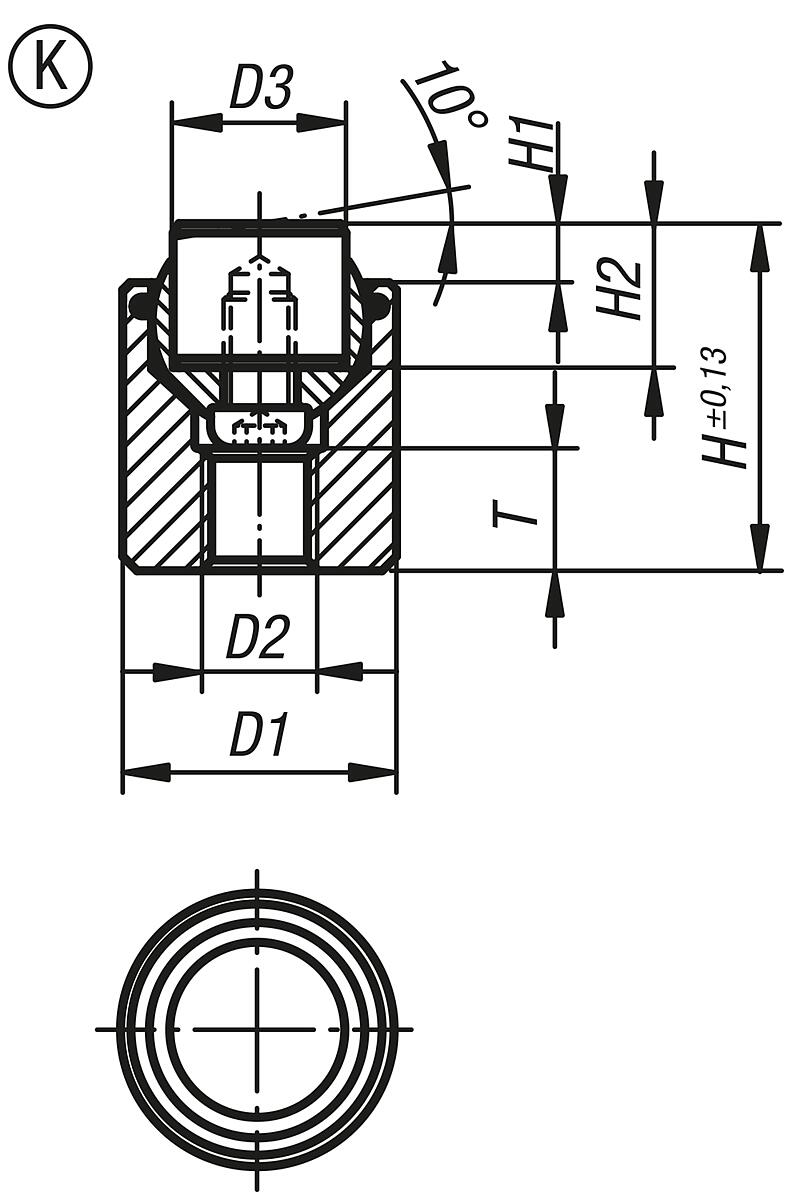

Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 7 |
|---|---|
| D1: | 19 |
| D2: | 12 |
| D4: | M8 |
| Form: | K |
| Gewicht ca. kg: | 0,036 |
| Kugel Ø: | 15 |
| L1: | 24 |
| L2: | 8 |
| L3: | 10 |
Dokumente
1
| Variante | L1 | D1 | D4 | Preis |
|---|---|---|---|---|
|
10069679 (K0285.717X022) |
22 | 17 | M6 | ab 61,30 € |
|
10069680 (K0285.719X024) |
24 | 19 | M8 | ab 67,34 € |
|
10069681 (K0285.724X028) |
28 | 24 | M10 | ab 71,46 € |
|
10069682 (K0285.730X030) |
30 | 30 | M12 | ab 79,27 € |
|
10069683 (K0285.736X036) |
36 | 36 | M12 | ab 94,39 € |
