Produktnummer:
10069684
Herstellernummer:
K0285.917X022
Hersteller:
Kipp

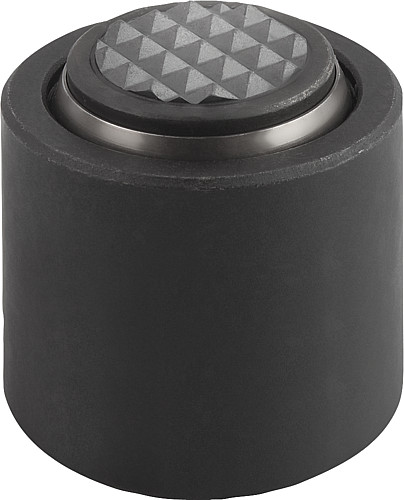

Kipp K0285.917X022 PENDELAUFLAGE FORM M MIT O RING, D1=17, L1=22
Belastbarkeit max. kN (nur bei statischer Belastung):
28

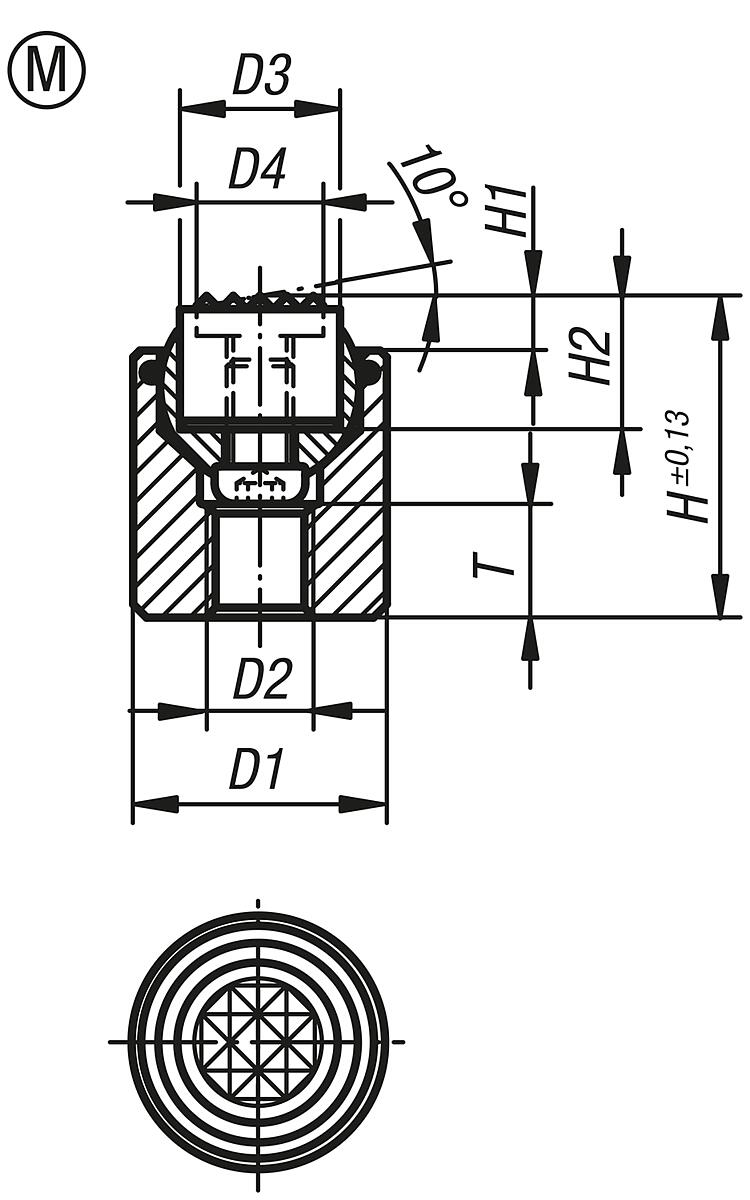

D1:
17
D2:
10
D3:
7,9
D4:
M6
Form:
M
Gewicht ca. kg:
0,031
Kugel Ø:
13
L1:
22
L2:
7
L3:
10
| Anzahl | Preis* |
|---|---|
| Bis 99 |
71,03 €
|
| Bis 249 |
68,90 €
|
| Bis 499 |
67,48 €
|
| Bis 999 |
65,35 €
|
| Ab 1000 |
63,93 €
|
Produktnummer:
10069684

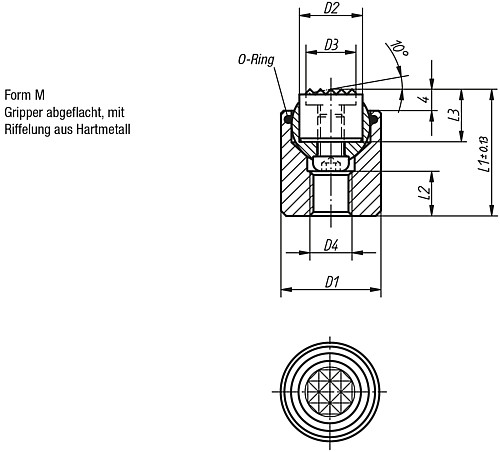

K0285_M Pendelauflagen mit O Ring und auswechselbaren Einsätzen, Form M
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form M Werkzeugstahl mit Hartmetallriffelung, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form M Werkzeugstahl mit Hartmetallriffelung, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 28 |
|---|---|
| D1: | 17 |
| D2: | 10 |
| D3: | 7,9 |
| D4: | M6 |
| Form: | M |
| Gewicht ca. kg: | 0,031 |
| Kugel Ø: | 13 |
| L1: | 22 |
| L2: | 7 |
| L3: | 10 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D2 | D3 | D4 | Form | Gewicht ca. kg | Kugel Ø | L1 | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069684 (K0285.917X022) |
28 | 17 | 10 | 7,9 | M6 | M | 0,031 | 13 | 22 | 7 | 10 | ab 71,03 € |
|
10069685 (K0285.919X024) |
39 | 19 | 12 | 9,5 | M8 | M | 0,045 | 15 | 24 | 8 | 10 | ab 76,87 € |
|
10069686 (K0285.924X028) |
58 | 24 | 16 | 12,7 | M10 | M | 0,082 | 20 | 28 | 8 | 10 | ab 85,19 € |
|
10069687 (K0285.930X030) |
95 | 30 | 20 | 15,9 | M12 | M | 0,141 | 23 | 30 | 9 | 10 | ab 95,30 € |
|
10069688 (K0285.936X036) |
136 | 36 | 25 | 19 | M12 | M | 0,249 | 28 | 36 | 11 | 10 | ab 118,82 € |
