Produktnummer:
10069688
Herstellernummer:
K0285.936X036
Hersteller:
Kipp

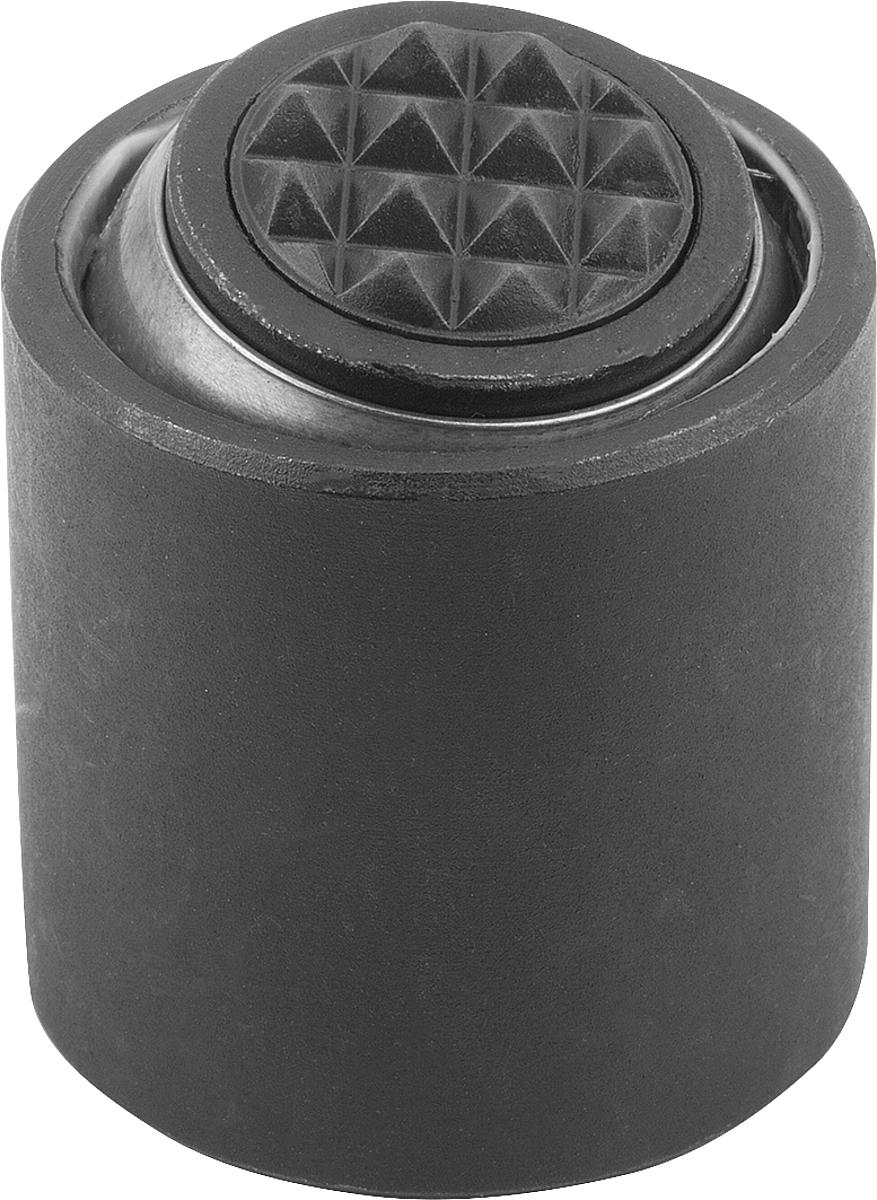

Kipp K0285.936X036 PENDELAUFLAGE FORM M MIT O RING, D1=36, L1=36
Belastbarkeit max. kN (nur bei statischer Belastung):
136
D1:
36
D2:
25
D3:
19
D4:
M12
Form:
M
Gewicht ca. kg:
0,249
Kugel Ø:
28
L1:
36
L2:
11
L3:
10
| Anzahl | Preis* |
|---|---|
| Bis 99 |
118,82 €
|
| Bis 249 |
115,26 €
|
| Bis 499 |
112,88 €
|
| Bis 999 |
109,31 €
|
| Ab 1000 |
106,94 €
|
Produktnummer:
10069688

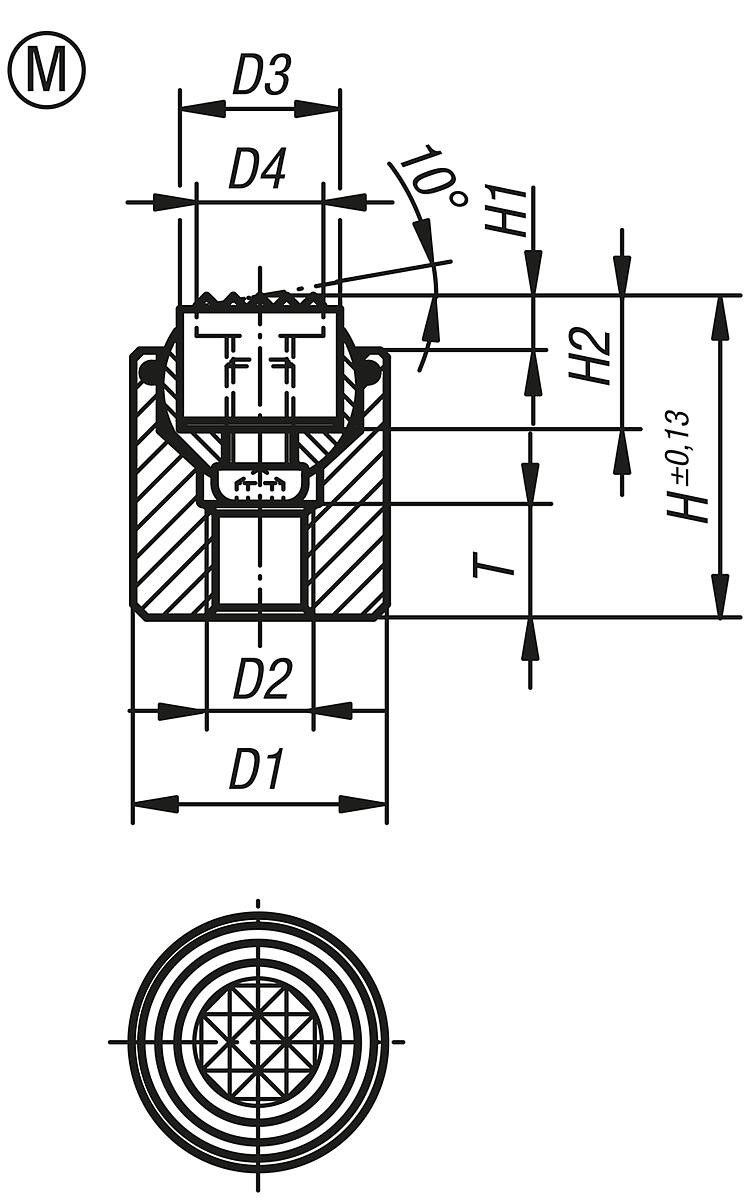

K0285_M Pendelauflagen mit O Ring und auswechselbaren Einsätzen, Form M
Beschreibung
Werkstoff, Ausführung:
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form M Werkzeugstahl mit Hartmetallriffelung, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Körper Vergütungsstahl, vergütet und brüniert.
Kugel rost- und säurebeständiger Stahl, gehärtet und blank.
Einsatz:
Form M Werkzeugstahl mit Hartmetallriffelung, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 136 |
|---|---|
| D1: | 36 |
| D2: | 25 |
| D3: | 19 |
| D4: | M12 |
| Form: | M |
| Gewicht ca. kg: | 0,249 |
| Kugel Ø: | 28 |
| L1: | 36 |
| L2: | 11 |
| L3: | 10 |
Dokumente
1
| Variante | Gewicht ca. kg | L1 | L2 | D2 | Form | D1 | Kugel Ø | D4 | L3 | Belastbarkeit max. kN (nur bei statischer Belastung) | D3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10069684 (K0285.917X022) |
0,031 | 22 | 7 | 10 | M | 17 | 13 | M6 | 10 | 28 | 7,9 | ab 71,03 € |
|
10069685 (K0285.919X024) |
0,045 | 24 | 8 | 12 | M | 19 | 15 | M8 | 10 | 39 | 9,5 | ab 76,87 € |
|
10069686 (K0285.924X028) |
0,082 | 28 | 8 | 16 | M | 24 | 20 | M10 | 10 | 58 | 12,7 | ab 85,19 € |
|
10069687 (K0285.930X030) |
0,141 | 30 | 9 | 20 | M | 30 | 23 | M12 | 10 | 95 | 15,9 | ab 95,30 € |
|
10069688 (K0285.936X036) |
0,249 | 36 | 11 | 25 | M | 36 | 28 | M12 | 10 | 136 | 19 | ab 118,82 € |
