Produktnummer:
10070952
Herstellernummer:
K0293.506
Hersteller:
Kipp

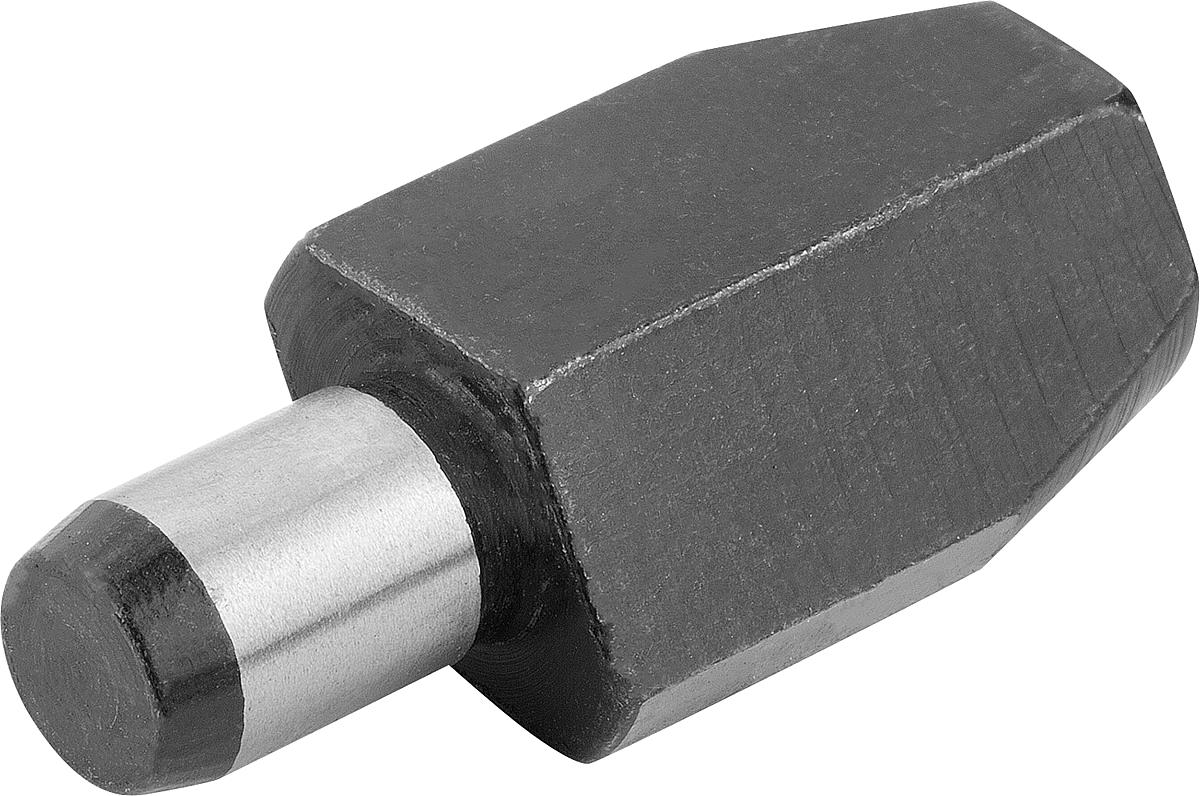

Kipp K0293.506 AUFNAHMEBOLZEN FORM C, LANG, DIN 6321, D1=6
Ausführung:
lang
B:
1
D1:
6
D2:
4
Form:
C
Gewicht ca. g:
3
L1:
12
L2:
6
L3:
1,2
L4:
4
T:
0,02
| Anzahl | Preis* |
|---|---|
| Bis 99 |
7,24 €
|
| Bis 249 |
7,02 €
|
| Bis 499 |
6,88 €
|
| Bis 999 |
6,52 €
|
| Ab 1000 |
6,15 €
|
Produktnummer:
10070952

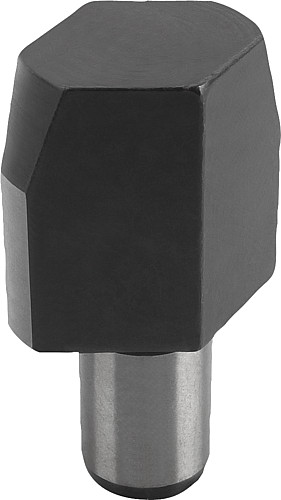

K0293_C Aufnahmebolzen lang Form C
Beschreibung
Werkstoff:
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Auflagefläche ohne Zentrierung.
Hinweis:
Mit der abgeflachten Form C können Toleranzen im Abstandsmaß von Bohrungen überbrückt oder das zu positionierende Teil nur in eine Richtung festgelegt werden.
Ähnliche Bolzen siehe K0352, K0353, K0354 und K0355.
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Auflagefläche ohne Zentrierung.
Hinweis:
Mit der abgeflachten Form C können Toleranzen im Abstandsmaß von Bohrungen überbrückt oder das zu positionierende Teil nur in eine Richtung festgelegt werden.
Ähnliche Bolzen siehe K0352, K0353, K0354 und K0355.

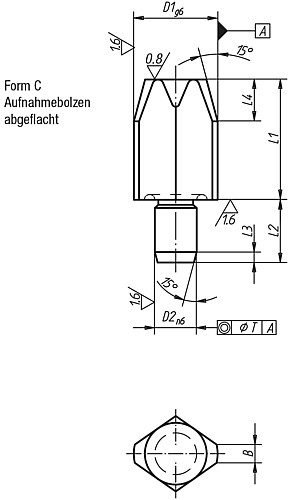

Eigenschaften
| Ausführung: | lang |
|---|---|
| B: | 1 |
| D1: | 6 |
| D2: | 4 |
| Form: | C |
| Gewicht ca. g: | 3 |
| L1: | 12 |
| L2: | 6 |
| L3: | 1,2 |
| L4: | 4 |
| T: | 0,02 |
Dokumente
1

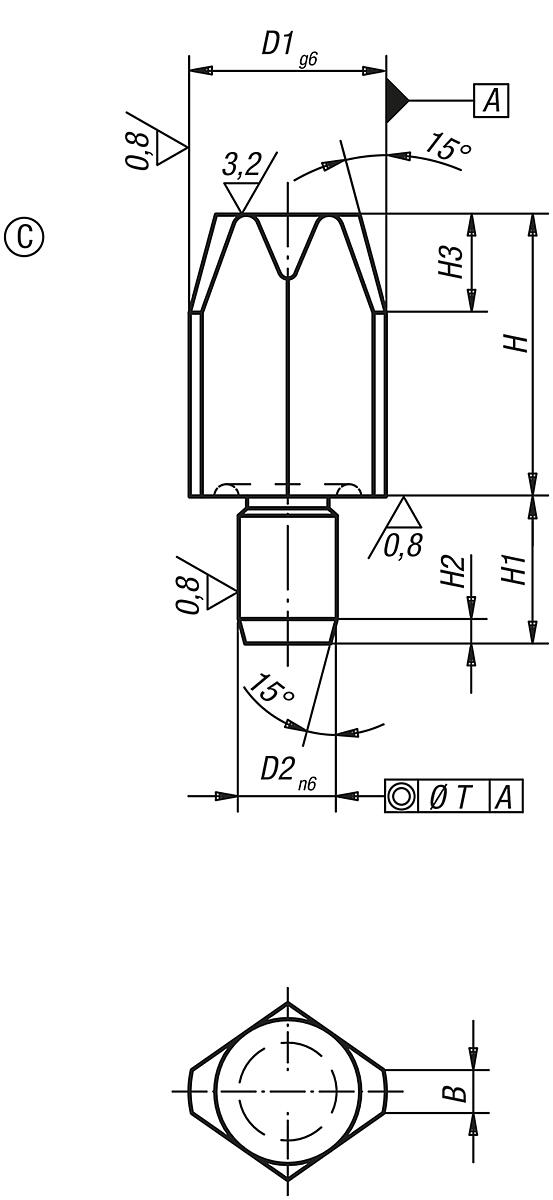

| Variante | Ausführung | B | D1 | D2 | Form | Gewicht ca. g | L1 | L2 | L3 | L4 | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10070952 (K0293.506) |
lang | 1 | 6 | 4 | C | 3 | 12 | 6 | 1,2 | 4 | 0,02 | ab 7,24 € |
|
10070953 (K0293.508) |
lang | 1,6 | 8 | 6 | C | 8 | 16 | 9 | 1,6 | 6 | 0,02 | ab 7,89 € |
|
10070954 (K0293.510) |
lang | 2,5 | 10 | 6 | C | 10 | 18 | 9 | 1,6 | 6 | 0,02 | ab 9,30 € |
|
10070955 (K0293.512) |
lang | 2,5 | 12 | 6 | C | 12 | 18 | 9 | 1,6 | 6 | 0,02 | ab 9,98 € |
|
10070956 (K0293.516) |
lang | 3,5 | 16 | 8 | C | 31 | 22 | 12 | 2 | 8 | 0,04 | ab 13,47 € |
|
10070957 (K0293.520) |
lang | 5 | 20 | 12 | C | 64 | 25 | 18 | 2,5 | 9 | 0,04 | ab 16,32 € |
|
10070958 (K0293.525) |
lang | 5 | 25 | 12 | C | 98 | 25 | 18 | 2,5 | 9 | 0,04 | ab 18,35 € |
