Produktnummer: 10070954

Herstellernummer: K0293.510

Hersteller: Kipp

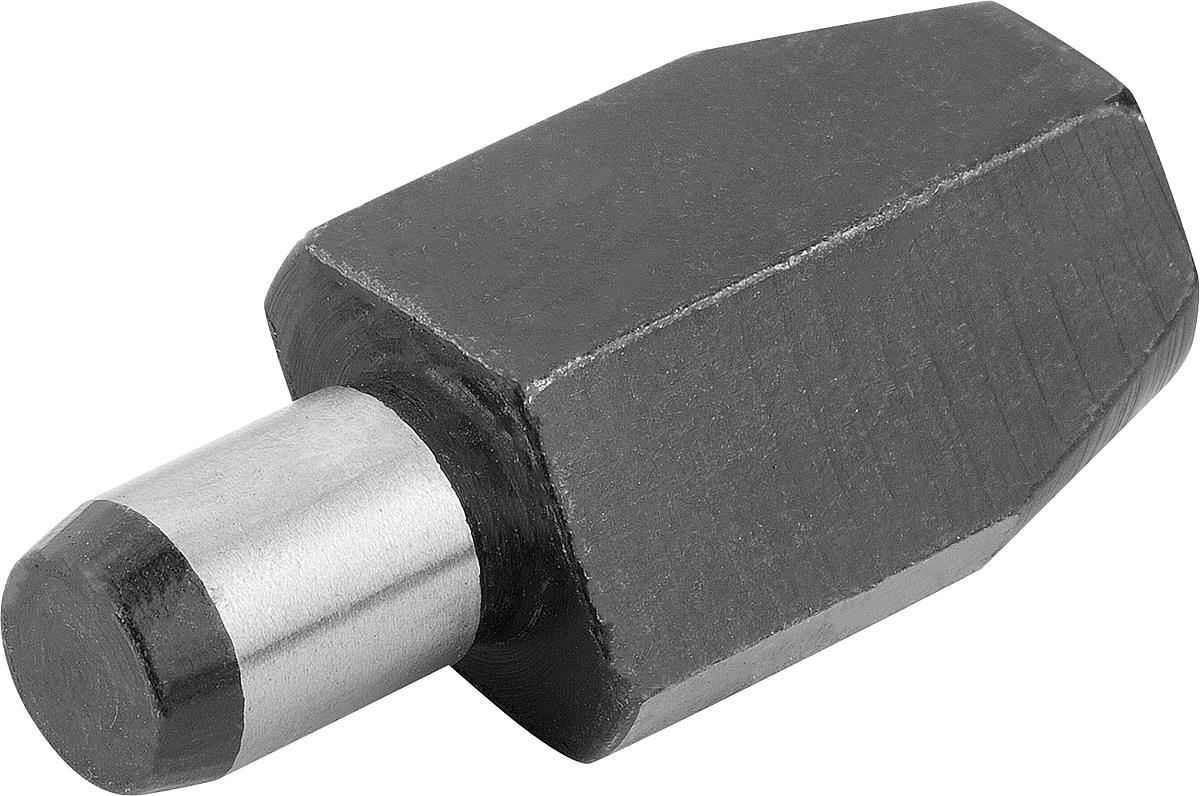

Kipp K0293.510 AUFNAHMEBOLZEN FORM C, LANG, DIN 6321, D1=10

Ausführung: lang B: 2,5 D1: 10 D2: 6 Form: C Gewicht ca. g: 10 L1: 18 L2: 9 L3: 1,6 L4: 6 T: 0,02

Anzahl	Preis*
Bis 99	9,30 €
Bis 249	9,02 €
Bis 499	8,84 €
Bis 999	8,37 €
Ab 1000	7,91 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Ausführung

Form

Gewicht ca. g

Stück

VPE: 1 Stück

Produktnummer: 10070954

K0293_C Aufnahmebolzen lang Form C

Werkstoff:
Werkzeugstahl.

Ausführung:
gehärtet und geschliffen.
Auflagefläche ohne Zentrierung.

Hinweis:
Mit der abgeflachten Form C können Toleranzen im Abstandsmaß von Bohrungen überbrückt oder das zu positionierende Teil nur in eine Richtung festgelegt werden.
Ähnliche Bolzen siehe K0352, K0353, K0354 und K0355.

Ausführung:	lang
B:	2,5
D1:	10
D2:	6
Form:	C
Gewicht ca. g:	10
L1:	18
L2:	9
L3:	1,6
L4:	6
T:	0,02

Datenblatt.pdf

Variante	Ausführung	Form	D2	L1	L2	Gewicht ca. g	D1	L3	T	L4	B	Preis

10070952 (K0293.506)	lang	C	4	12	6	3	6	1,2	0,02	4	1	ab 7,24 €
10070953 (K0293.508)	lang	C	6	16	9	8	8	1,6	0,02	6	1,6	ab 7,89 €
10070954 (K0293.510)	lang	C	6	18	9	10	10	1,6	0,02	6	2,5	ab 9,30 €
10070955 (K0293.512)	lang	C	6	18	9	12	12	1,6	0,02	6	2,5	ab 9,98 €
10070956 (K0293.516)	lang	C	8	22	12	31	16	2	0,04	8	3,5	ab 13,47 €
10070957 (K0293.520)	lang	C	12	25	18	64	20	2,5	0,04	9	5	ab 16,32 €
10070958 (K0293.525)	lang	C	12	25	18	98	25	2,5	0,04	9	5	ab 18,35 €
