Produktnummer: 10071388

Herstellernummer: K0694.05101

Hersteller: Kipp

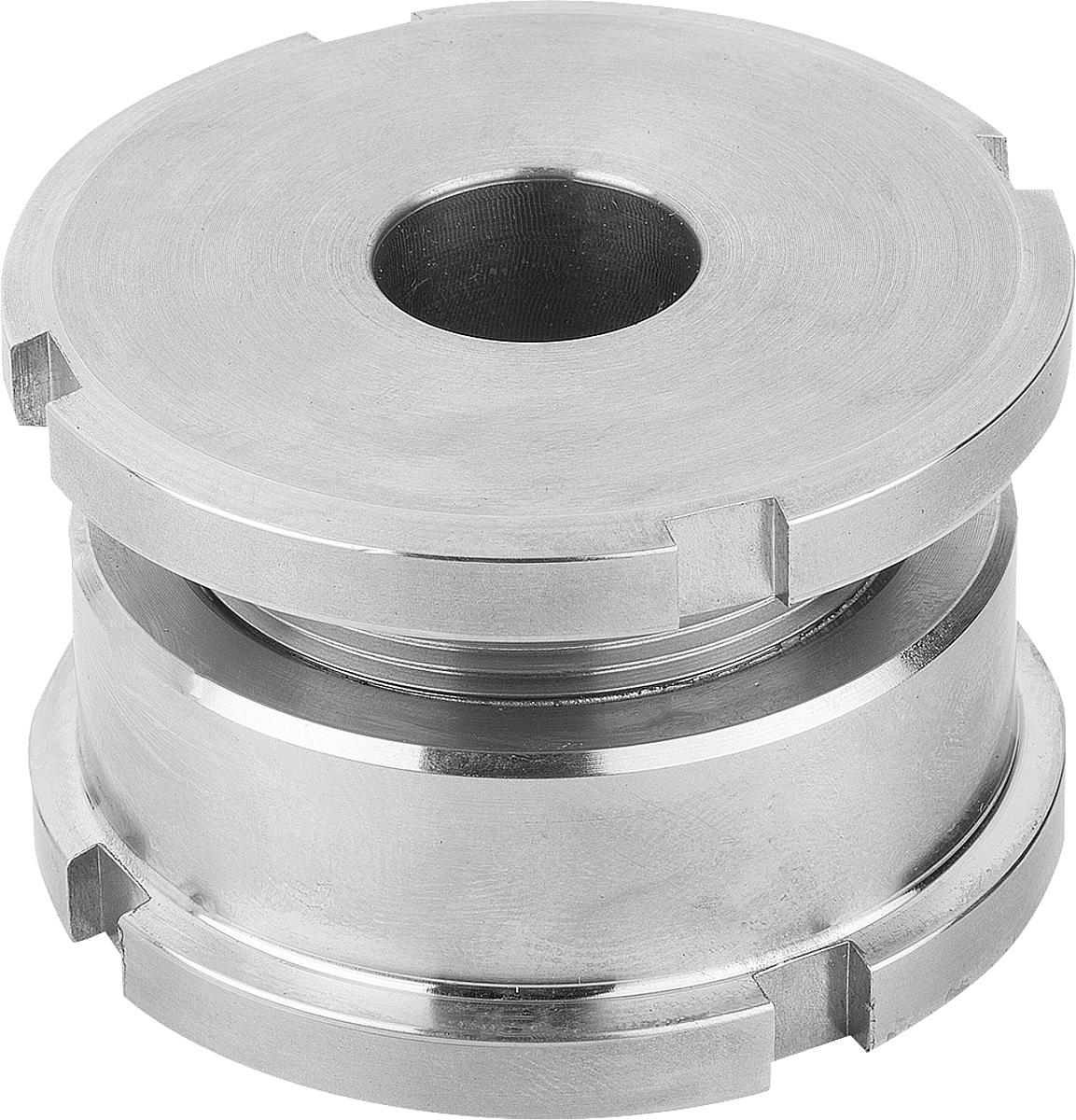

Kipp K0694.05101 NIVEAU AUSGLEICHSELEMENT EDELSTAHL

B: 6 D: 11 D1: M20x1 D2: 32 F kN: 43,4 H max.: 23 H min.: 18 M: 2 Material: Edelstahl N: 4 für Schraube: M10

Anzahl	Preis*
Bis 99	40,77 €
Bis 249	39,55 €
Bis 499	38,73 €
Bis 999	36,69 €
Ab 1000	34,65 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

F kN

H max.

H min.

Material

für Schraube

Stück

VPE: 1 Stück

Produktnummer: 10071388

K0694 Niveau Ausgleichselemente

Werkstoff:
Normalausführung 1.7225, Edelstahlausführung 1.4305.

Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert. Edelstahlausführung blank.

Bestellbeispiel:
K0694.0404

Hinweis:
Das Niveau-Ausgleichselement findet dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Der Vorteil eines Niveau-Ausgleichelementes ist seine geringe Bauhöhe. Mit dem Niveau-Ausgleichselement läßt sich eine Ausrichtung auch bei mehreren Lagerstellen einfach und exakt vornehmen. Dadurch ist eine verspannungsfreie Montage gewährleistet.

B:	6
D:	11
D1:	M20x1
D2:	32
F kN:	43,4
H max.:	23
H min.:	18
M:	2
Material:	Edelstahl
N:	4
für Schraube:	M10

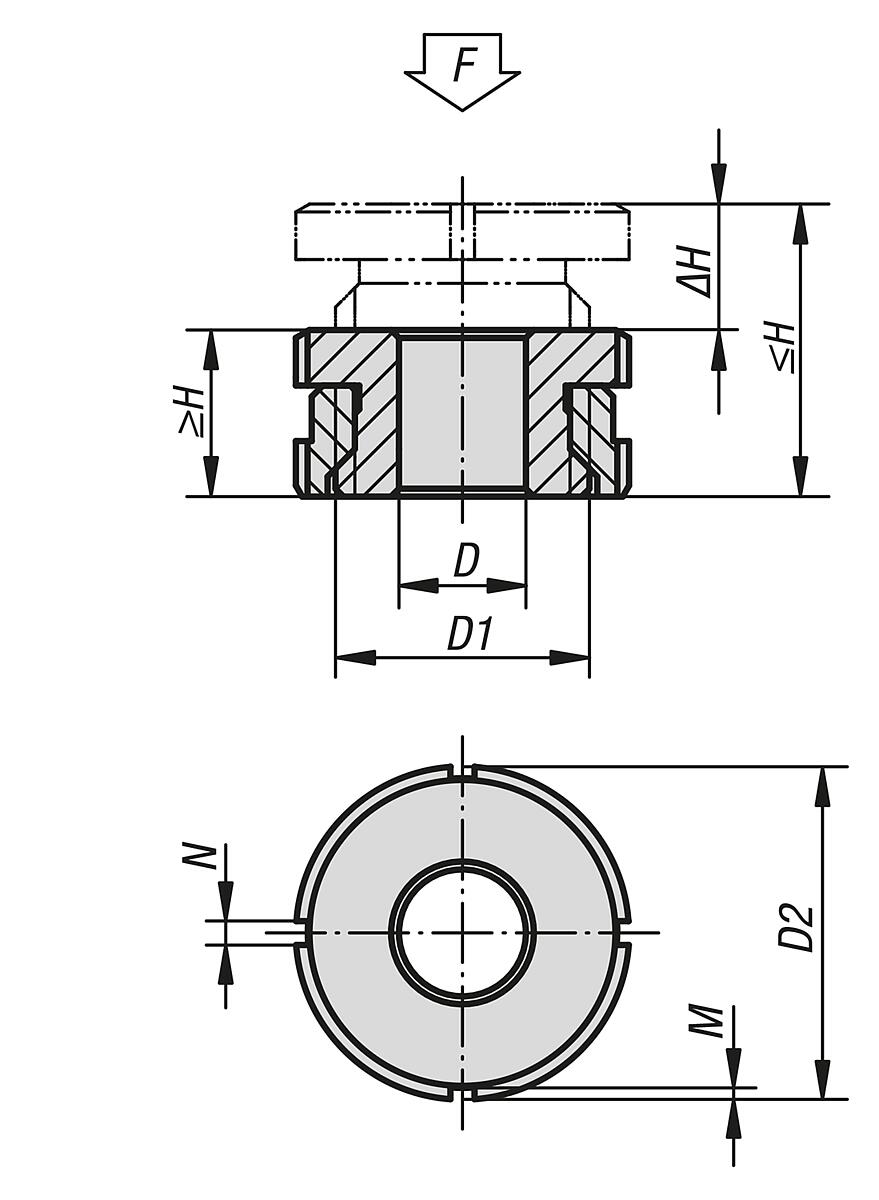

Datenblatt

Variante	B	D	D1	D2	F kN	H max.	H min.	M	Material	N	für Schraube	Preis

10071368 (K0694.0404)	5	4,5	M15x1	25	40	19	15	2	Stahl	4	M4	ab 30,18 €
10071369 (K0694.0405)	5	5,5	M15x1	25	40	19	15	2	Stahl	4	M5	ab 30,18 €
10071370 (K0694.0406)	5	6,6	M15x1	25	40	19	15	2	Stahl	4	M6	ab 30,18 €
10071371 (K0694.0506)	6	6,6	M20x1	32	65	23	18	2	Stahl	4	M6	ab 31,99 €
10071372 (K0694.0508)	6	9	M20x1	32	65	23	18	2	Stahl	4	M8	ab 31,99 €
10071373 (K0694.0510)	6	11	M20x1	32	65	23	18	2	Stahl	4	M10	ab 31,99 €
10071374 (K0694.0710)	7	11	M30x1,5	45	120	29	22	2	Stahl	5	M10	ab 32,74 €
10071375 (K0694.0712)	7	13,5	M30x1,5	45	120	29	22	2	Stahl	5	M12	ab 32,74 €
10071376 (K0694.0716)	7	17,5	M30x1,5	45	120	29	22	2	Stahl	5	M16	ab 32,74 €
10071377 (K0694.0916)	9	17,5	M40x1,5	58	210	37	28	2,5	Stahl	6	M16	ab 36,24 €
10071378 (K0694.0920)	9	22	M40x1,5	58	210	37	28	2,5	Stahl	6	M20	ab 36,24 €
10071379 (K0694.0924)	9	26	M40x1,5	58	210	37	28	2,5	Stahl	6	M24	ab 36,24 €
10071383 (K0694.04041)	5	4,5	M15x1	25	27,1	19	15	2	Edelstahl	4	M4	ab 36,24 €
10071384 (K0694.04051)	5	5,5	M15x1	25	27,1	19	15	2	Edelstahl	4	M5	ab 36,24 €
10071385 (K0694.04061)	5	6,6	M15x1	25	27,1	19	15	2	Edelstahl	4	M6	ab 36,24 €
10071386 (K0694.05061)	6	6,6	M20x1	32	43,4	23	18	2	Edelstahl	4	M6	ab 40,77 €
10071387 (K0694.05081)	6	9	M20x1	32	43,4	23	18	2	Edelstahl	4	M8	ab 40,77 €
10071388 (K0694.05101)	6	11	M20x1	32	43,4	23	18	2	Edelstahl	4	M10	ab 40,77 €
10071389 (K0694.07101)	7	11	M30x1,5	45	84	29	22	2	Edelstahl	5	M10	ab 50,85 €
10071390 (K0694.07121)	7	13,5	M30x1,5	45	84	29	22	2	Edelstahl	5	M12	ab 50,85 €
10071391 (K0694.07161)	7	17,5	M30x1,5	45	84	29	22	2	Edelstahl	5	M16	ab 50,85 €
10071380 (K0694.1020)	11	22	M50x1,5	70	330	43	33	2,5	Stahl	6	M20	ab 57,35 €
10071381 (K0694.1024)	11	26	M50x1,5	70	330	43	33	2,5	Stahl	6	M24	ab 57,35 €
10071382 (K0694.1030)	11	33	M50x1,5	70	330	43	33	2,5	Stahl	6	M30	ab 57,35 €
10071392 (K0694.09161)	9	17,5	M40x1,5	58	148	37	28	2,5	Edelstahl	6	M16	ab 63,84 €
10071393 (K0694.09201)	9	22	M40x1,5	58	148	37	28	2,5	Edelstahl	6	M20	ab 63,84 €
10071394 (K0694.09241)	9	26	M40x1,5	58	148	37	28	2,5	Edelstahl	6	M24	ab 63,84 €
10071395 (K0694.10201)	11	22	M50x1,5	70	225	43	33	2,5	Edelstahl	6	M20	ab 91,02 €
10071396 (K0694.10241)	11	26	M50x1,5	70	225	43	33	2,5	Edelstahl	6	M24	ab 91,02 €
10071397 (K0694.10301)	11	33	M50x1,5	70	225	43	33	2,5	Edelstahl	6	M30	ab 91,02 €
