Produktnummer:
10071393
Herstellernummer:
K0694.09201
Hersteller:
Kipp

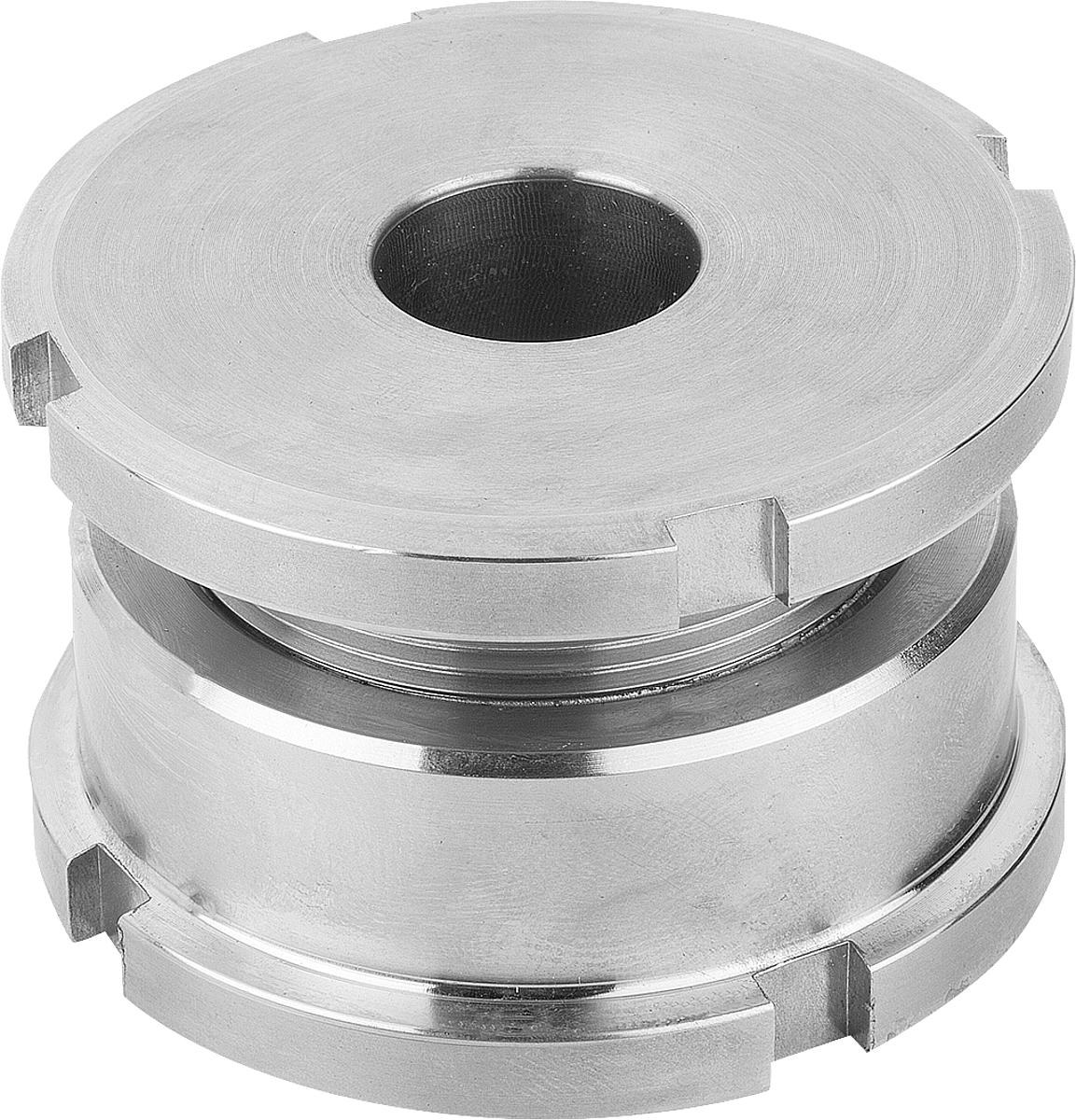

Kipp K0694.09201 NIVEAU AUSGLEICHSELEMENT EDELSTAHL,
B:
9
D:
22
D1:
M40x1,5
D2:
58
F kN:
148
H max.:
37
H min.:
28
M:
2,5
Material:
Edelstahl
N:
6
für Schraube:
M20
| Anzahl | Preis* |
|---|---|
| Bis 99 |
63,84 €
|
| Bis 249 |
61,92 €
|
| Bis 499 |
60,65 €
|
| Bis 999 |
57,46 €
|
| Ab 1000 |
54,26 €
|
Produktnummer:
10071393
K0694 Niveau Ausgleichselemente
Beschreibung
Werkstoff:
Normalausführung 1.7225, Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert. Edelstahlausführung blank.
Bestellbeispiel:
K0694.0404
Hinweis:

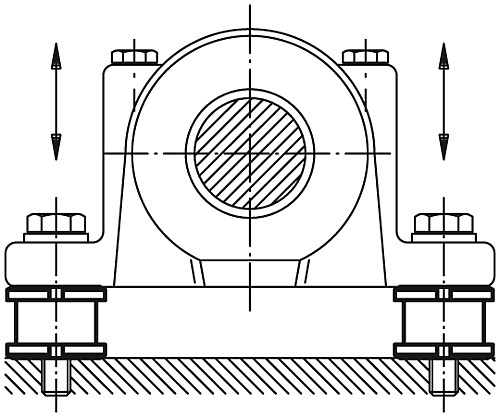

Das Niveau-Ausgleichselement findet dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Der Vorteil eines Niveau-Ausgleichelementes ist seine geringe Bauhöhe. Mit dem Niveau-Ausgleichselement läßt sich eine Ausrichtung auch bei mehreren Lagerstellen einfach und exakt vornehmen. Dadurch ist eine verspannungsfreie Montage gewährleistet.
Normalausführung 1.7225, Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert. Edelstahlausführung blank.
Bestellbeispiel:
K0694.0404
Hinweis:
Das Niveau-Ausgleichselement findet dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Der Vorteil eines Niveau-Ausgleichelementes ist seine geringe Bauhöhe. Mit dem Niveau-Ausgleichselement läßt sich eine Ausrichtung auch bei mehreren Lagerstellen einfach und exakt vornehmen. Dadurch ist eine verspannungsfreie Montage gewährleistet.
Eigenschaften
| B: | 9 |
|---|---|
| D: | 22 |
| D1: | M40x1,5 |
| D2: | 58 |
| F kN: | 148 |
| H max.: | 37 |
| H min.: | 28 |
| M: | 2,5 |
| Material: | Edelstahl |
| N: | 6 |
| für Schraube: | M20 |
Dokumente
1
| Variante | Material | D2 | B | D | für Schraube | D1 | N | M | F kN | H min. | H max. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10071368 (K0694.0404) |
Stahl | 25 | 5 | 4,5 | M4 | M15x1 | 4 | 2 | 40 | 15 | 19 | ab 30,18 € |
|
10071369 (K0694.0405) |
Stahl | 25 | 5 | 5,5 | M5 | M15x1 | 4 | 2 | 40 | 15 | 19 | ab 30,18 € |
|
10071370 (K0694.0406) |
Stahl | 25 | 5 | 6,6 | M6 | M15x1 | 4 | 2 | 40 | 15 | 19 | ab 30,18 € |
|
10071371 (K0694.0506) |
Stahl | 32 | 6 | 6,6 | M6 | M20x1 | 4 | 2 | 65 | 18 | 23 | ab 31,99 € |
|
10071372 (K0694.0508) |
Stahl | 32 | 6 | 9 | M8 | M20x1 | 4 | 2 | 65 | 18 | 23 | ab 31,99 € |
|
10071373 (K0694.0510) |
Stahl | 32 | 6 | 11 | M10 | M20x1 | 4 | 2 | 65 | 18 | 23 | ab 31,99 € |
|
10071374 (K0694.0710) |
Stahl | 45 | 7 | 11 | M10 | M30x1,5 | 5 | 2 | 120 | 22 | 29 | ab 32,74 € |
|
10071375 (K0694.0712) |
Stahl | 45 | 7 | 13,5 | M12 | M30x1,5 | 5 | 2 | 120 | 22 | 29 | ab 32,74 € |
|
10071376 (K0694.0716) |
Stahl | 45 | 7 | 17,5 | M16 | M30x1,5 | 5 | 2 | 120 | 22 | 29 | ab 32,74 € |
|
10071377 (K0694.0916) |
Stahl | 58 | 9 | 17,5 | M16 | M40x1,5 | 6 | 2,5 | 210 | 28 | 37 | ab 36,24 € |
|
10071378 (K0694.0920) |
Stahl | 58 | 9 | 22 | M20 | M40x1,5 | 6 | 2,5 | 210 | 28 | 37 | ab 36,24 € |
|
10071379 (K0694.0924) |
Stahl | 58 | 9 | 26 | M24 | M40x1,5 | 6 | 2,5 | 210 | 28 | 37 | ab 36,24 € |
|
10071383 (K0694.04041) |
Edelstahl | 25 | 5 | 4,5 | M4 | M15x1 | 4 | 2 | 27,1 | 15 | 19 | ab 36,24 € |
|
10071384 (K0694.04051) |
Edelstahl | 25 | 5 | 5,5 | M5 | M15x1 | 4 | 2 | 27,1 | 15 | 19 | ab 36,24 € |
|
10071385 (K0694.04061) |
Edelstahl | 25 | 5 | 6,6 | M6 | M15x1 | 4 | 2 | 27,1 | 15 | 19 | ab 36,24 € |
|
10071386 (K0694.05061) |
Edelstahl | 32 | 6 | 6,6 | M6 | M20x1 | 4 | 2 | 43,4 | 18 | 23 | ab 40,77 € |
|
10071387 (K0694.05081) |
Edelstahl | 32 | 6 | 9 | M8 | M20x1 | 4 | 2 | 43,4 | 18 | 23 | ab 40,77 € |
|
10071388 (K0694.05101) |
Edelstahl | 32 | 6 | 11 | M10 | M20x1 | 4 | 2 | 43,4 | 18 | 23 | ab 40,77 € |
|
10071389 (K0694.07101) |
Edelstahl | 45 | 7 | 11 | M10 | M30x1,5 | 5 | 2 | 84 | 22 | 29 | ab 50,85 € |
|
10071390 (K0694.07121) |
Edelstahl | 45 | 7 | 13,5 | M12 | M30x1,5 | 5 | 2 | 84 | 22 | 29 | ab 50,85 € |
|
10071391 (K0694.07161) |
Edelstahl | 45 | 7 | 17,5 | M16 | M30x1,5 | 5 | 2 | 84 | 22 | 29 | ab 50,85 € |
|
10071380 (K0694.1020) |
Stahl | 70 | 11 | 22 | M20 | M50x1,5 | 6 | 2,5 | 330 | 33 | 43 | ab 57,35 € |
|
10071381 (K0694.1024) |
Stahl | 70 | 11 | 26 | M24 | M50x1,5 | 6 | 2,5 | 330 | 33 | 43 | ab 57,35 € |
|
10071382 (K0694.1030) |
Stahl | 70 | 11 | 33 | M30 | M50x1,5 | 6 | 2,5 | 330 | 33 | 43 | ab 57,35 € |
|
10071392 (K0694.09161) |
Edelstahl | 58 | 9 | 17,5 | M16 | M40x1,5 | 6 | 2,5 | 148 | 28 | 37 | ab 63,84 € |
|
10071393 (K0694.09201) |
Edelstahl | 58 | 9 | 22 | M20 | M40x1,5 | 6 | 2,5 | 148 | 28 | 37 | ab 63,84 € |
|
10071394 (K0694.09241) |
Edelstahl | 58 | 9 | 26 | M24 | M40x1,5 | 6 | 2,5 | 148 | 28 | 37 | ab 63,84 € |
|
10071395 (K0694.10201) |
Edelstahl | 70 | 11 | 22 | M20 | M50x1,5 | 6 | 2,5 | 225 | 33 | 43 | ab 91,02 € |
|
10071396 (K0694.10241) |
Edelstahl | 70 | 11 | 26 | M24 | M50x1,5 | 6 | 2,5 | 225 | 33 | 43 | ab 91,02 € |
|
10071397 (K0694.10301) |
Edelstahl | 70 | 11 | 33 | M30 | M50x1,5 | 6 | 2,5 | 225 | 33 | 43 | ab 91,02 € |
