Produktnummer:
10078537
Herstellernummer:
K0718.08
Hersteller:
Kipp
Kipp K0718.08 GELENKKOPF M. GLEITLAGERUNG RECHTS, D=8H7
Ausführung:
Rechtsgewinde
B:
24
D:
8
Tragzahlen dynamisch kN:
16,7
Tragzahlen statisch kN:
11
| Anzahl | Preis* |
|---|---|
| Bis 99 |
11,93 €
|
| Bis 249 |
11,57 €
|
| Bis 499 |
11,33 €
|
| Bis 999 |
10,74 €
|
| Ab 1000 |
10,14 €
|
Produktnummer:
10078537
K0718 Gelenkköpfe mit Gleitlagerung Außengewinde
Beschreibung
Werkstoff:
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
K0718.20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
K0718.20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.

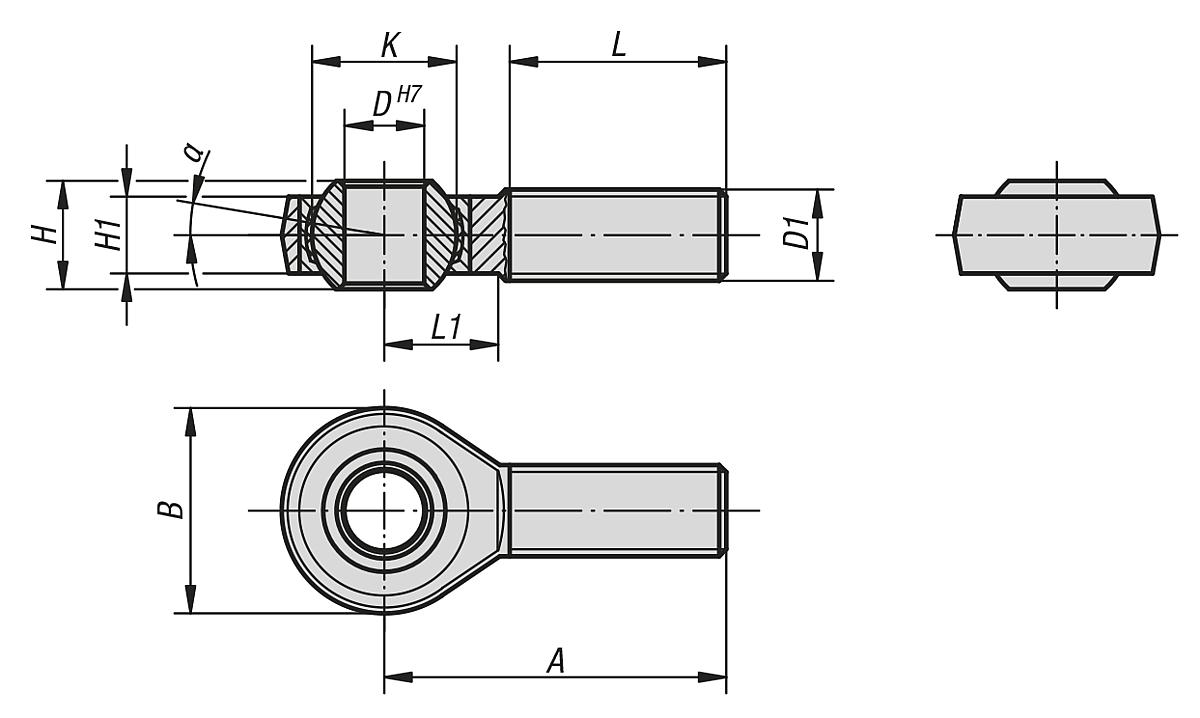

Eigenschaften
| Ausführung: | Rechtsgewinde |
|---|---|
| B: | 24 |
| D: | 8 |
| D1: | M8 |
| Gewicht ca. kg: | 0,033 |
| H: | 12 |
| H1: | 9 |
| K: | 15,87 |
| L: | 25 |
| L1: | 15 |
| Tragzahlen dynamisch kN: | 16,7 |
| Tragzahlen statisch kN: | 11 |
| a: | 13° |
Dokumente
1
| Variante | Ausführung | B | D | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|
|
10078535 (K0718.05) |
Rechtsgewinde | 18 | 5 | 7,5 | 4,3 | ab 10,45 € |
|
10078536 (K0718.06) |
Rechtsgewinde | 20 | 6 | 9,3 | 6 | ab 10,45 € |
|
10078543 (K0718.051) |
Linksgewinde | 18 | 5 | 7,5 | 4,3 | ab 10,45 € |
|
10078544 (K0718.061) |
Linksgewinde | 20 | 6 | 9,3 | 6 | ab 10,45 € |
|
10078537 (K0718.08) |
Rechtsgewinde | 24 | 8 | 16,7 | 11 | ab 11,93 € |
|
10078545 (K0718.081) |
Linksgewinde | 24 | 8 | 16,7 | 11 | ab 11,93 € |
|
10078538 (K0718.10) |
Rechtsgewinde | 28 | 10 | 23,4 | 17,4 | ab 14,34 € |
|
10078546 (K0718.101) |
Linksgewinde | 28 | 10 | 23,4 | 17,4 | ab 14,34 € |
|
10078539 (K0718.12) |
Rechtsgewinde | 32 | 12 | 32 | 23,5 | ab 18,19 € |
|
10078547 (K0718.121) |
Linksgewinde | 32 | 12 | 32 | 23,5 | ab 18,19 € |
|
10078540 (K0718.16) |
Rechtsgewinde | 42 | 16 | 52,7 | 32 | ab 29,02 € |
|
10078548 (K0718.161) |
Linksgewinde | 42 | 16 | 52,7 | 32 | ab 29,02 € |
|
10078541 (K0718.20) |
Rechtsgewinde | 50 | 20 | 78,1 | 43,8 | ab 40,44 € |
|
10078549 (K0718.201) |
Linksgewinde | 50 | 20 | 78,1 | 43,8 | ab 40,44 € |
|
10078542 (K0718.22) |
Rechtsgewinde | 54 | 22 | 97,2 | 52,6 | ab 46,45 € |
|
10078550 (K0718.221) |
Linksgewinde | 54 | 22 | 97,2 | 52,6 | ab 46,45 € |
