Produktnummer:
10078548
Herstellernummer:
K0718.161
Hersteller:
Kipp

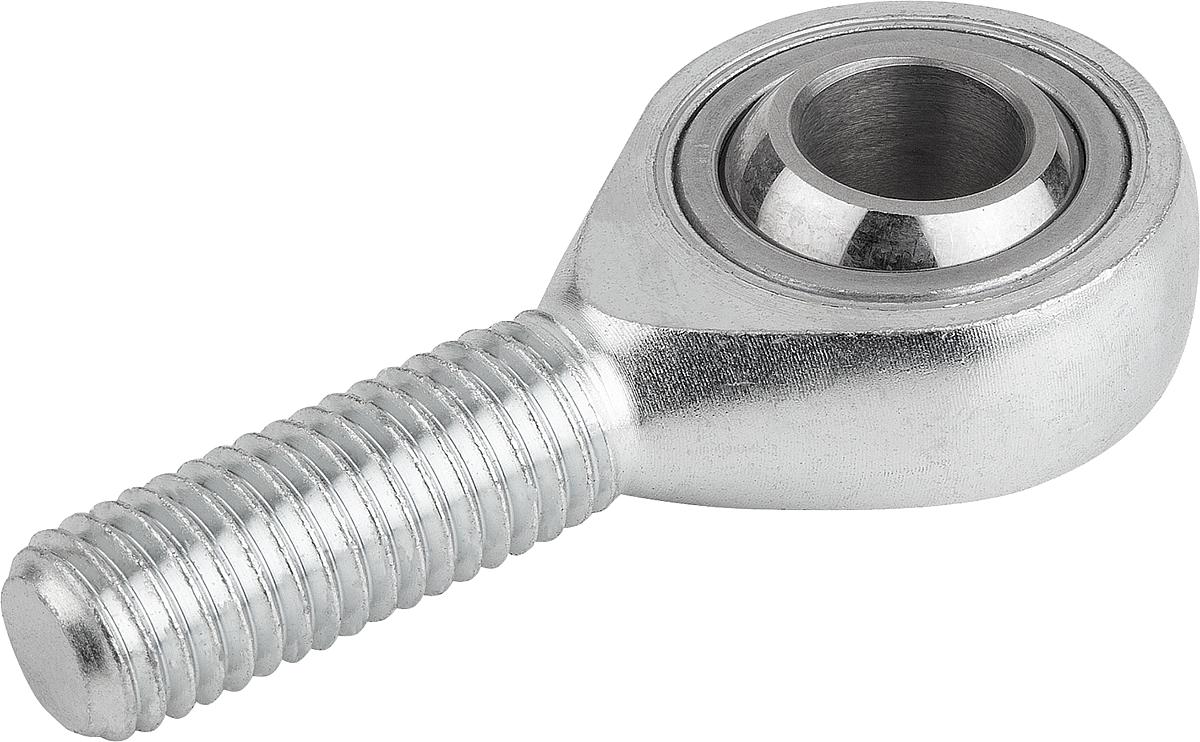

Kipp K0718.161 GELENKKOPF M. GLEITLAGERUNG LINKS, D=16H7
Ausführung:
Linksgewinde
B:
42
D:
16
Tragzahlen dynamisch kN:
52,7
Tragzahlen statisch kN:
32
| Anzahl | Preis* |
|---|---|
| Bis 99 |
29,02 €
|
| Bis 249 |
28,15 €
|
| Bis 499 |
27,57 €
|
| Bis 999 |
26,12 €
|
| Ab 1000 |
24,67 €
|
Produktnummer:
10078548
K0718 Gelenkköpfe mit Gleitlagerung Außengewinde
Beschreibung
Werkstoff:
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
K0718.20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
K0718.20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Eigenschaften

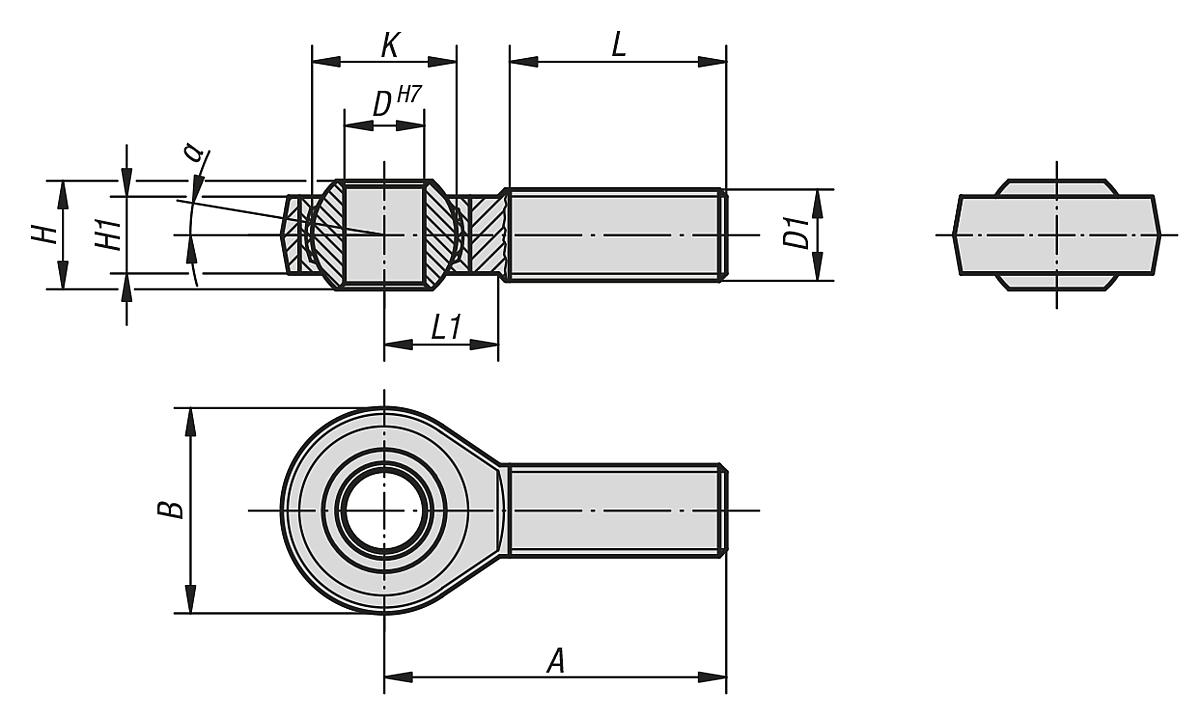

| Ausführung: | Linksgewinde |
|---|---|
| B: | 42 |
| D: | 16 |
| D1: | M16 |
| Gewicht ca. kg: | 0,189 |
| H: | 21 |
| H1: | 15 |
| K: | 28,57 |
| L: | 40 |
| L1: | 22 |
| Tragzahlen dynamisch kN: | 52,7 |
| Tragzahlen statisch kN: | 32 |
| a: | 15° |
Dokumente
1
| Variante | A | B | D | Ausführung | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|---|
|
10078535 (K0718.05) |
33 | 18 | 5 | Rechtsgewinde | 7,5 | 4,3 | ab 10,45 € |
|
10078536 (K0718.06) |
20 | 6 | Rechtsgewinde | 9,3 | 6 | ab 10,45 € | |
|
10078543 (K0718.051) |
33 | 18 | 5 | Linksgewinde | 7,5 | 4,3 | ab 10,45 € |
|
10078544 (K0718.061) |
20 | 6 | Linksgewinde | 9,3 | 6 | ab 10,45 € | |
|
10078537 (K0718.08) |
24 | 8 | Rechtsgewinde | 16,7 | 11 | ab 11,93 € | |
|
10078545 (K0718.081) |
24 | 8 | Linksgewinde | 16,7 | 11 | ab 11,93 € | |
|
10078538 (K0718.10) |
48 | 28 | 10 | Rechtsgewinde | 23,4 | 17,4 | ab 14,34 € |
|
10078546 (K0718.101) |
48 | 28 | 10 | Linksgewinde | 23,4 | 17,4 | ab 14,34 € |
|
10078539 (K0718.12) |
54 | 32 | 12 | Rechtsgewinde | 32 | 23,5 | ab 18,19 € |
|
10078547 (K0718.121) |
54 | 32 | 12 | Linksgewinde | 32 | 23,5 | ab 18,19 € |
|
10078540 (K0718.16) |
42 | 16 | Rechtsgewinde | 52,7 | 32 | ab 29,02 € | |
|
10078548 (K0718.161) |
42 | 16 | Linksgewinde | 52,7 | 32 | ab 29,02 € | |
|
10078541 (K0718.20) |
78 | 50 | 20 | Rechtsgewinde | 78,1 | 43,8 | ab 40,44 € |
|
10078549 (K0718.201) |
78 | 50 | 20 | Linksgewinde | 78,1 | 43,8 | ab 40,44 € |
|
10078542 (K0718.22) |
54 | 22 | Rechtsgewinde | 97,2 | 52,6 | ab 46,45 € | |
|
10078550 (K0718.221) |
54 | 22 | Linksgewinde | 97,2 | 52,6 | ab 46,45 € |
