Produktnummer:
10078573
Herstellernummer:
K0720.05
Hersteller:
Kipp
Kipp K0720.05 GELENKKOPF M. GLEITLAGERUNG RECHTS, EDELSTAHL, D=5H7
A:
33
Ausführung:
Rechtsgewinde
B:
18
D:
5
D1:
M5
Tragzahlen dynamisch kN:
7,5
Tragzahlen statisch kN:
6,2
| Anzahl | Preis* |
|---|---|
| Bis 99 |
26,92 €
|
| Bis 249 |
26,11 €
|
| Bis 499 |
25,57 €
|
| Bis 999 |
24,23 €
|
| Ab 1000 |
22,88 €
|
Produktnummer:
10078573
K0720 Gelenkköpfe mit Gleitlagerung Außengewinde, Edelstahl
Beschreibung
Werkstoff:
Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
K0720.20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
K0720.20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe KA.

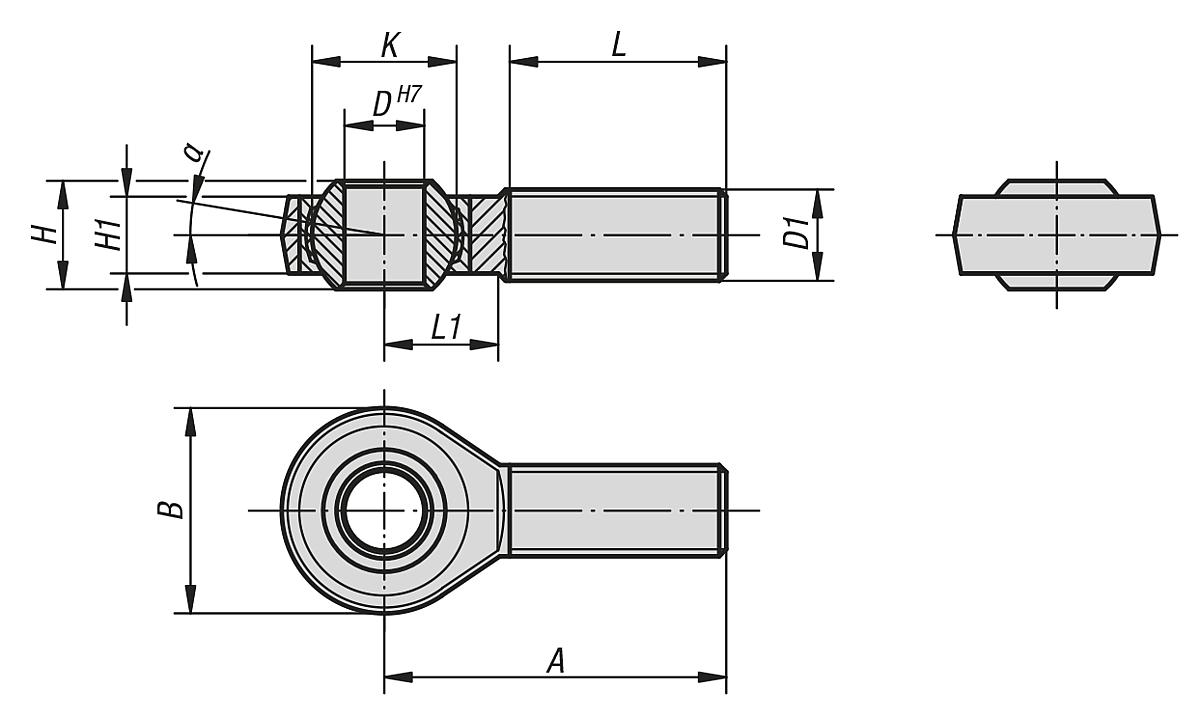

Eigenschaften
| A: | 33 |
|---|---|
| Ausführung: | Rechtsgewinde |
| B: | 18 |
| D: | 5 |
| D1: | M5 |
| Gewicht ca. kg: | 0,013 |
| H: | 8 |
| H1: | 6 |
| K: | 11,11 |
| L: | 20 |
| L1: | 9 |
| Tragzahlen dynamisch kN: | 7,5 |
| Tragzahlen statisch kN: | 6,2 |
| a: | 13° |
Dokumente
1
| Variante | Ausführung | B | D | D1 | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|---|
|
10078573 (K0720.05) |
Rechtsgewinde | 18 | 5 | M5 | 7,5 | 6,2 | ab 26,92 € |
|
10078574 (K0720.06) |
Rechtsgewinde | 20 | 6 | M6 | 9,3 | 8,8 | ab 26,92 € |
|
10078581 (K0720.051) |
Linksgewinde | 18 | 5 | M5 | 7,5 | 6,2 | ab 26,92 € |
|
10078582 (K0720.061) |
Linksgewinde | 20 | 6 | M6 | 9,3 | 8,8 | ab 26,92 € |
|
10078575 (K0720.08) |
Rechtsgewinde | 24 | 8 | M8 | 16,7 | 16,1 | ab 29,99 € |
|
10078583 (K0720.081) |
Linksgewinde | 24 | 8 | M8 | 16,7 | 16,1 | ab 29,99 € |
|
10078576 (K0720.10) |
Rechtsgewinde | 28 | 10 | M10 | 23,4 | 25,5 | ab 33,51 € |
|
10078584 (K0720.101) |
Linksgewinde | 28 | 10 | M10 | 23,4 | 25,5 | ab 33,51 € |
|
10078577 (K0720.12) |
Rechtsgewinde | 32 | 12 | M12 | 32 | 34,5 | ab 40,94 € |
|
10078585 (K0720.121) |
Linksgewinde | 32 | 12 | M12 | 32 | 34,5 | ab 40,94 € |
|
10078578 (K0720.16) |
Rechtsgewinde | 42 | 16 | M16 | 52,7 | 60,6 | ab 60,88 € |
|
10078586 (K0720.161) |
Linksgewinde | 42 | 16 | M16 | 52,7 | 60,6 | ab 60,88 € |
|
10078579 (K0720.20) |
Rechtsgewinde | 50 | 20 | M20x1,5 | 78,1 | 83,1 | ab 81,01 € |
|
10078587 (K0720.201) |
Linksgewinde | 50 | 20 | M20x1,5 | 78,1 | 83,1 | ab 81,01 € |
|
10078580 (K0720.22) |
Rechtsgewinde | 54 | 22 | M22x1,5 | 97,2 | 99,7 | ab 91,76 € |
|
10078588 (K0720.221) |
Linksgewinde | 54 | 22 | M22x1,5 | 97,2 | 99,7 | ab 91,76 € |
