Produktnummer:
10078587
Herstellernummer:
K0720.201
Hersteller:
Kipp

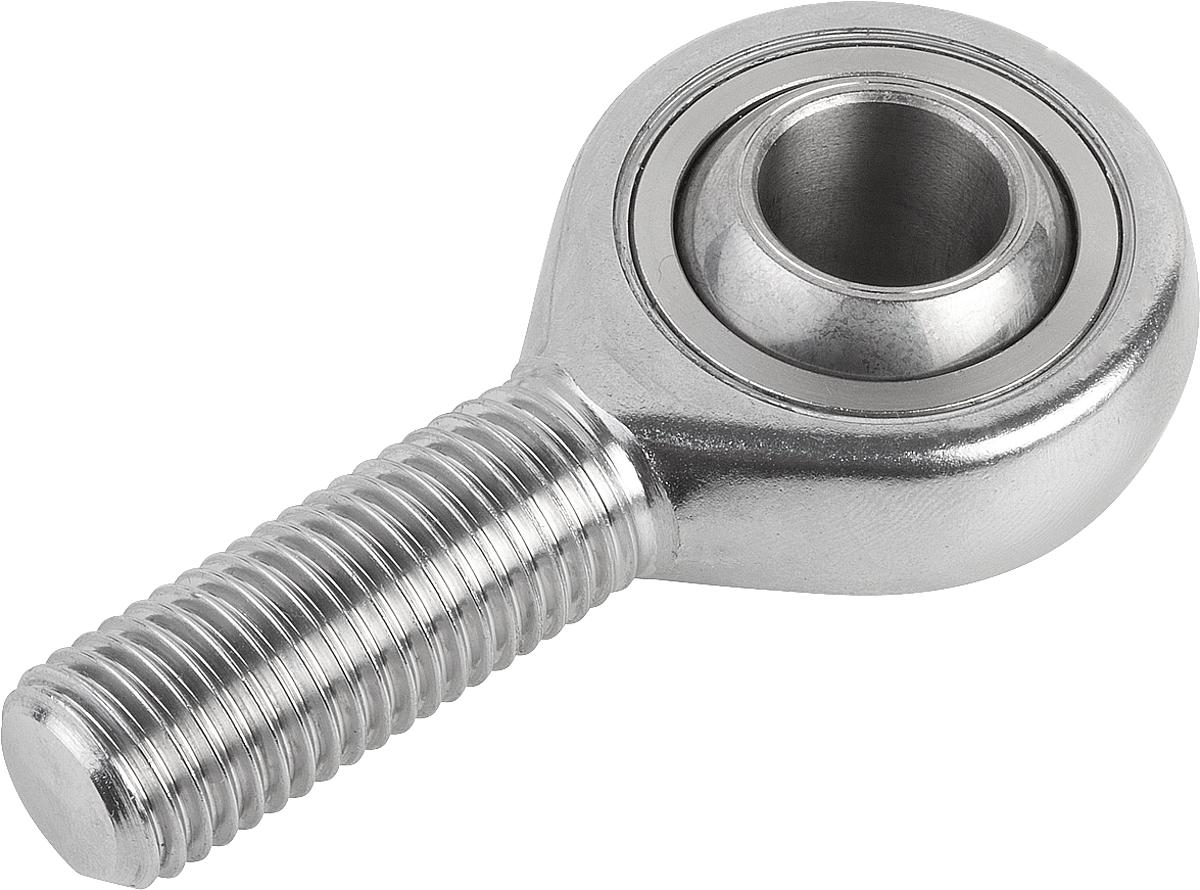

Kipp K0720.201 GELENKKOPF M. GLEITLAGERUNG LINKS, EDELSTAHL, D=20H7
A:
78
Ausführung:
Linksgewinde
B:
50
D:
20
D1:
M20x1,5
Tragzahlen dynamisch kN:
78,1
Tragzahlen statisch kN:
83,1
| Anzahl | Preis* |
|---|---|
| Bis 99 |
81,01 €
|
| Bis 249 |
78,58 €
|
| Bis 499 |
76,96 €
|
| Bis 999 |
72,91 €
|
| Ab 1000 |
68,86 €
|
Produktnummer:
10078587
K0720 Gelenkköpfe mit Gleitlagerung Außengewinde, Edelstahl
Beschreibung
Werkstoff:
Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
K0720.20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
K0720.20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe KA.

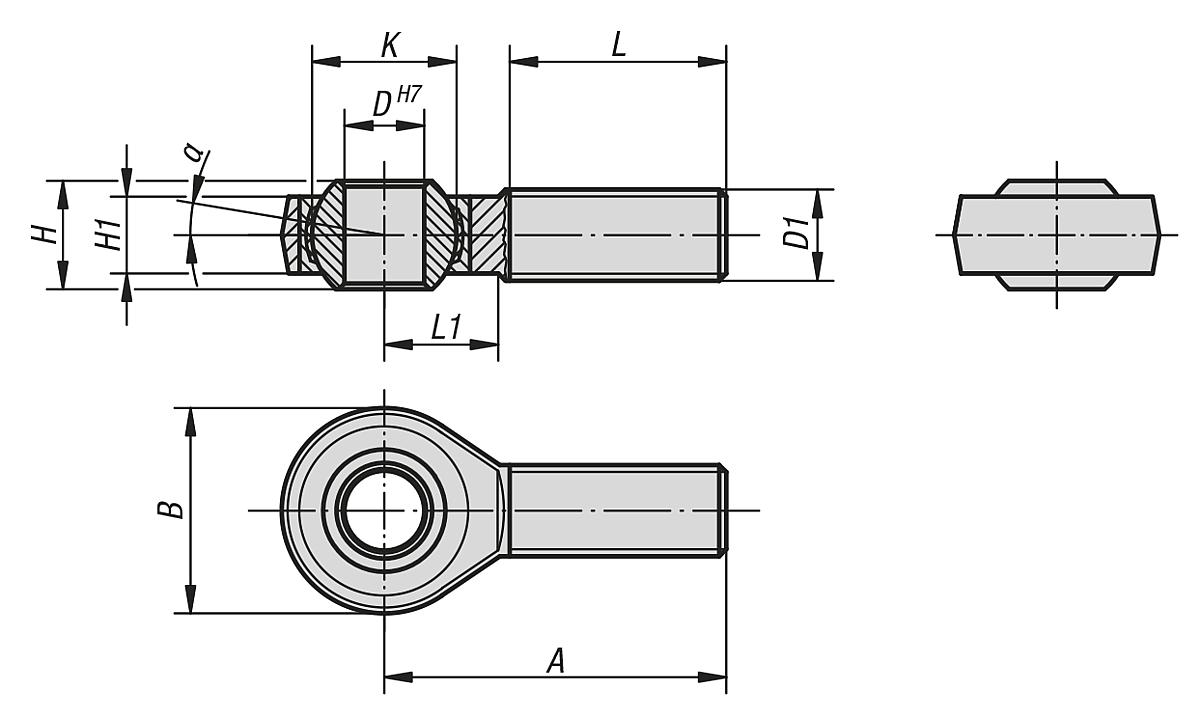

Eigenschaften
| A: | 78 |
|---|---|
| Ausführung: | Linksgewinde |
| B: | 50 |
| D: | 20 |
| D1: | M20x1,5 |
| Gewicht ca. kg: | 0,348 |
| H: | 25 |
| H1: | 18 |
| K: | 34,92 |
| L: | 47 |
| L1: | 28 |
| Tragzahlen dynamisch kN: | 78,1 |
| Tragzahlen statisch kN: | 83,1 |
| a: | 15° |
Dokumente
1
| Variante | A | B | D1 | D | Ausführung | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|---|---|
|
10078573 (K0720.05) |
33 | 18 | M5 | 5 | Rechtsgewinde | 7,5 | 6,2 | ab 26,92 € |
|
10078574 (K0720.06) |
20 | M6 | 6 | Rechtsgewinde | 9,3 | 8,8 | ab 26,92 € | |
|
10078581 (K0720.051) |
33 | 18 | M5 | 5 | Linksgewinde | 7,5 | 6,2 | ab 26,92 € |
|
10078582 (K0720.061) |
20 | M6 | 6 | Linksgewinde | 9,3 | 8,8 | ab 26,92 € | |
|
10078575 (K0720.08) |
24 | M8 | 8 | Rechtsgewinde | 16,7 | 16,1 | ab 29,99 € | |
|
10078583 (K0720.081) |
24 | M8 | 8 | Linksgewinde | 16,7 | 16,1 | ab 29,99 € | |
|
10078576 (K0720.10) |
48 | 28 | M10 | 10 | Rechtsgewinde | 23,4 | 25,5 | ab 33,51 € |
|
10078584 (K0720.101) |
48 | 28 | M10 | 10 | Linksgewinde | 23,4 | 25,5 | ab 33,51 € |
|
10078577 (K0720.12) |
54 | 32 | M12 | 12 | Rechtsgewinde | 32 | 34,5 | ab 40,94 € |
|
10078585 (K0720.121) |
54 | 32 | M12 | 12 | Linksgewinde | 32 | 34,5 | ab 40,94 € |
|
10078578 (K0720.16) |
42 | M16 | 16 | Rechtsgewinde | 52,7 | 60,6 | ab 60,88 € | |
|
10078586 (K0720.161) |
42 | M16 | 16 | Linksgewinde | 52,7 | 60,6 | ab 60,88 € | |
|
10078579 (K0720.20) |
78 | 50 | M20x1,5 | 20 | Rechtsgewinde | 78,1 | 83,1 | ab 81,01 € |
|
10078587 (K0720.201) |
78 | 50 | M20x1,5 | 20 | Linksgewinde | 78,1 | 83,1 | ab 81,01 € |
|
10078580 (K0720.22) |
54 | M22x1,5 | 22 | Rechtsgewinde | 97,2 | 99,7 | ab 91,76 € | |
|
10078588 (K0720.221) |
54 | M22x1,5 | 22 | Linksgewinde | 97,2 | 99,7 | ab 91,76 € |
