Produktnummer:
10144199
Herstellernummer:
K0910.324000
Hersteller:
Kipp

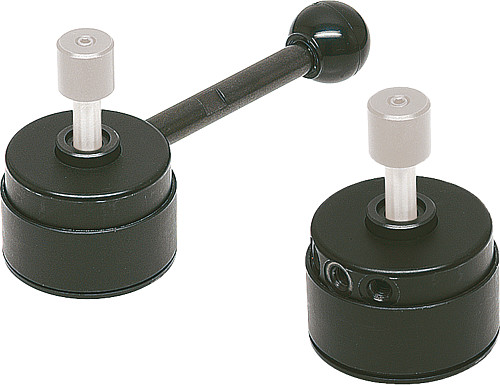

Kipp K0910.324000 ZUGSPANNER OHNE GRIFF, SPANNBOHRUNG D=5
A:
32
Ausführung:
ohne Griff
B:
40
C:
13,5
D:
18
E:
24,5
F:
M4x8
G:
M5
Gewicht ca. kg:
0,200
H:
90°
Handkraft N:
150**
J:
-
K:
1,5
L:
-
M:
5
N:
8
P:
10
Spannkraft N:
900
empf. Toleranz für Werkstückstärke:
±0,3*
max. Haltekraft N:
2000
| Anzahl | Preis* |
|---|---|
| Bis 9 |
224,50 €
|
| Bis 24 |
213,28 €
|
| Bis 49 |
202,05 €
|
| Ab 50 |
190,83 €
|
Produktnummer:
10144199
K0910 Zugspanner
Beschreibung
Werkstoff, Ausführung:
Gehäuse und Nocke Werkzeugstahl, gehärtet und brüniert.
Griff Vergütungsstahl, brüniert.
Kugelknopf Duroplast PF 31, schwarz.
Bestellbeispiel:
K0910.324001
Hinweis:
* Max. Werkstückstärke siehe Spannbolzen K0910 (Maß C).
** Zulässige Handkraft für den Griff.
Zubehör:
Standardgriffe K0915.
Einschraubgriffe mit Drehmomentbegrenzung K0916.
Gehäuse und Nocke Werkzeugstahl, gehärtet und brüniert.
Griff Vergütungsstahl, brüniert.
Kugelknopf Duroplast PF 31, schwarz.
Bestellbeispiel:
K0910.324001
Hinweis:
* Max. Werkstückstärke siehe Spannbolzen K0910 (Maß C).
** Zulässige Handkraft für den Griff.
Zubehör:
Standardgriffe K0915.
Einschraubgriffe mit Drehmomentbegrenzung K0916.
Eigenschaften

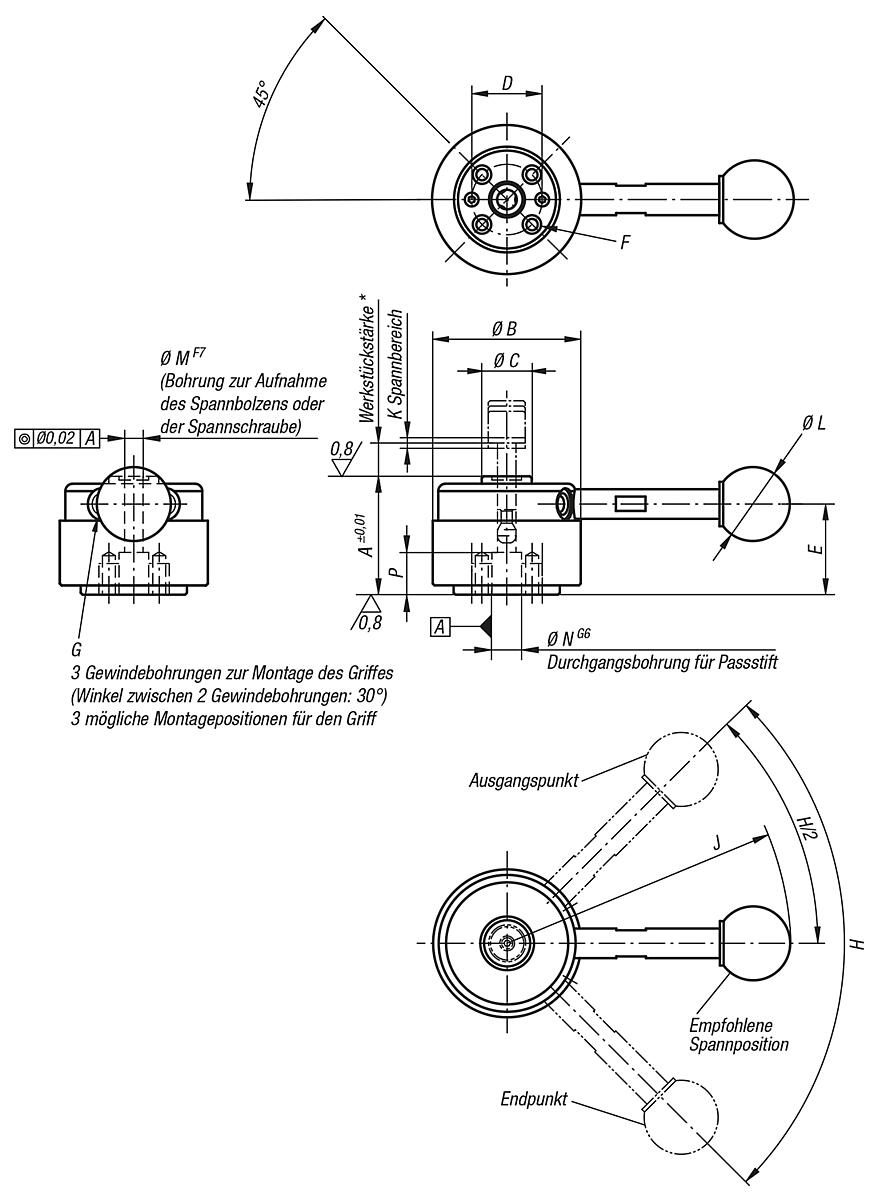

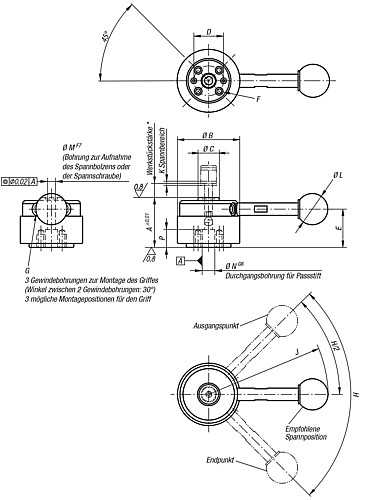

| A: | 32 |
|---|---|
| Ausführung: | ohne Griff |
| B: | 40 |
| C: | 13,5 |
| D: | 18 |
| E: | 24,5 |
| F: | M4x8 |
| G: | M5 |
| Gewicht ca. kg: | 0,200 |
| H: | 90° |
| Handkraft N: | 150** |
| J: | - |
| K: | 1,5 |
| L: | - |
| M: | 5 |
| N: | 8 |
| P: | 10 |
| Spannkraft N: | 900 |
| empf. Toleranz für Werkstückstärke: | ±0,3* |
| max. Haltekraft N: | 2000 |
Dokumente
1
| Variante | D | B | A | Gewicht ca. kg | G | P | E | C | N | L | Ausführung | F | H | J | K | M | Spannkraft N | empf. Toleranz für Werkstückstärke | Handkraft N | max. Haltekraft N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10144199 (K0910.324000) |
18 | 40 | 32 | 0,200 | M5 | 10 | 24,5 | 13,5 | 8 | - | ohne Griff | M4x8 | 90° | - | 1,5 | 5 | 900 | ±0,3* | 150** | 2000 | ab 224,50 € |
|
10144200 (K0910.324001) |
18 | 40 | 32 | 0,230 | M5 | 10 | 24,5 | 13,5 | 8 | 20 | mit Griff | M4x8 | 90° | 76,5 | 1,5 | 5 | 900 | ±0,3* | 150** | 2000 | ab 238,34 € |
|
10144201 (K0910.405000) |
25 | 50 | 40 | 0,420 | M6 | 13 | 30,7 | 18 | 12 | - | ohne Griff | M6x9 | 110° | - | 2 | 8 | 2500 | ±0,5* | 200** | 5500 | ab 248,98 € |
|
10144202 (K0910.405001) |
25 | 50 | 40 | 0,480 | M6 | 13 | 30,7 | 18 | 12 | 25 | mit Griff | M6x9 | 110° | 111,5 | 2 | 8 | 2500 | ±0,5* | 200** | 5500 | ab 266,00 € |
