Produktnummer:
10144200
Herstellernummer:
K0910.324001
Hersteller:
Kipp

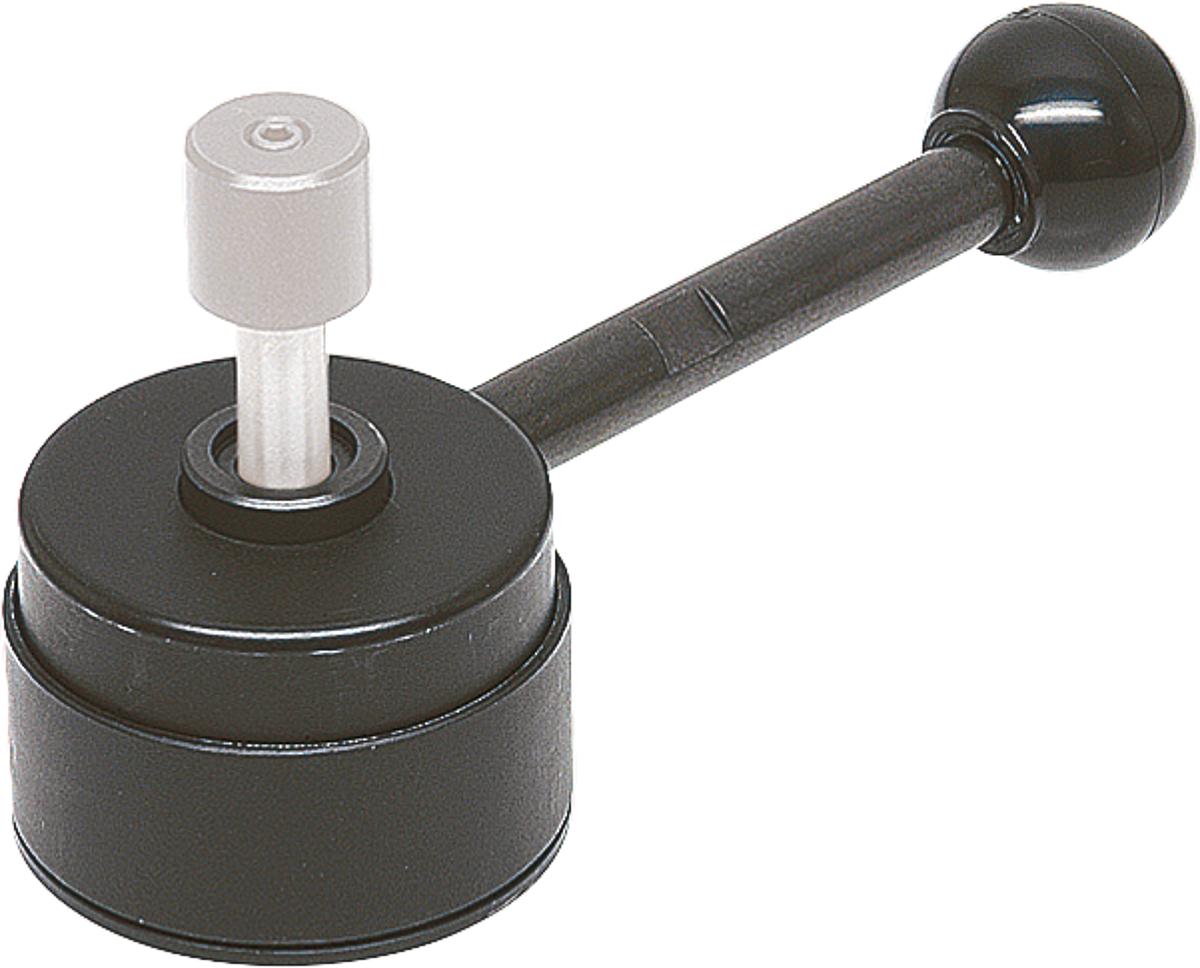

Kipp K0910.324001 ZUGSPANNER MIT GRIFF, SPANNBOHRUNG D=5
A:
32
Ausführung:
mit Griff
B:
40
C:
13,5
D:
18
E:
24,5
F:
M4x8
G:
M5
Gewicht ca. kg:
0,230
H:
90°
Handkraft N:
150**
J:
76,5
K:
1,5
L:
20
M:
5
N:
8
P:
10
Spannkraft N:
900
empf. Toleranz für Werkstückstärke:
±0,3*
max. Haltekraft N:
2000
| Anzahl | Preis* |
|---|---|
| Bis 9 |
238,34 €
|
| Bis 24 |
226,42 €
|
| Bis 49 |
214,51 €
|
| Ab 50 |
202,59 €
|
Produktnummer:
10144200
K0910 Zugspanner
Beschreibung
Werkstoff, Ausführung:
Gehäuse und Nocke Werkzeugstahl, gehärtet und brüniert.
Griff Vergütungsstahl, brüniert.
Kugelknopf Duroplast PF 31, schwarz.
Bestellbeispiel:
K0910.324001
Hinweis:
* Max. Werkstückstärke siehe Spannbolzen K0910 (Maß C).
** Zulässige Handkraft für den Griff.
Zubehör:
Standardgriffe K0915.
Einschraubgriffe mit Drehmomentbegrenzung K0916.
Gehäuse und Nocke Werkzeugstahl, gehärtet und brüniert.
Griff Vergütungsstahl, brüniert.
Kugelknopf Duroplast PF 31, schwarz.
Bestellbeispiel:
K0910.324001
Hinweis:
* Max. Werkstückstärke siehe Spannbolzen K0910 (Maß C).
** Zulässige Handkraft für den Griff.
Zubehör:
Standardgriffe K0915.
Einschraubgriffe mit Drehmomentbegrenzung K0916.
Eigenschaften
| A: | 32 |
|---|---|
| Ausführung: | mit Griff |
| B: | 40 |
| C: | 13,5 |
| D: | 18 |
| E: | 24,5 |
| F: | M4x8 |
| G: | M5 |
| Gewicht ca. kg: | 0,230 |
| H: | 90° |
| Handkraft N: | 150** |
| J: | 76,5 |
| K: | 1,5 |
| L: | 20 |
| M: | 5 |
| N: | 8 |
| P: | 10 |
| Spannkraft N: | 900 |
| empf. Toleranz für Werkstückstärke: | ±0,3* |
| max. Haltekraft N: | 2000 |

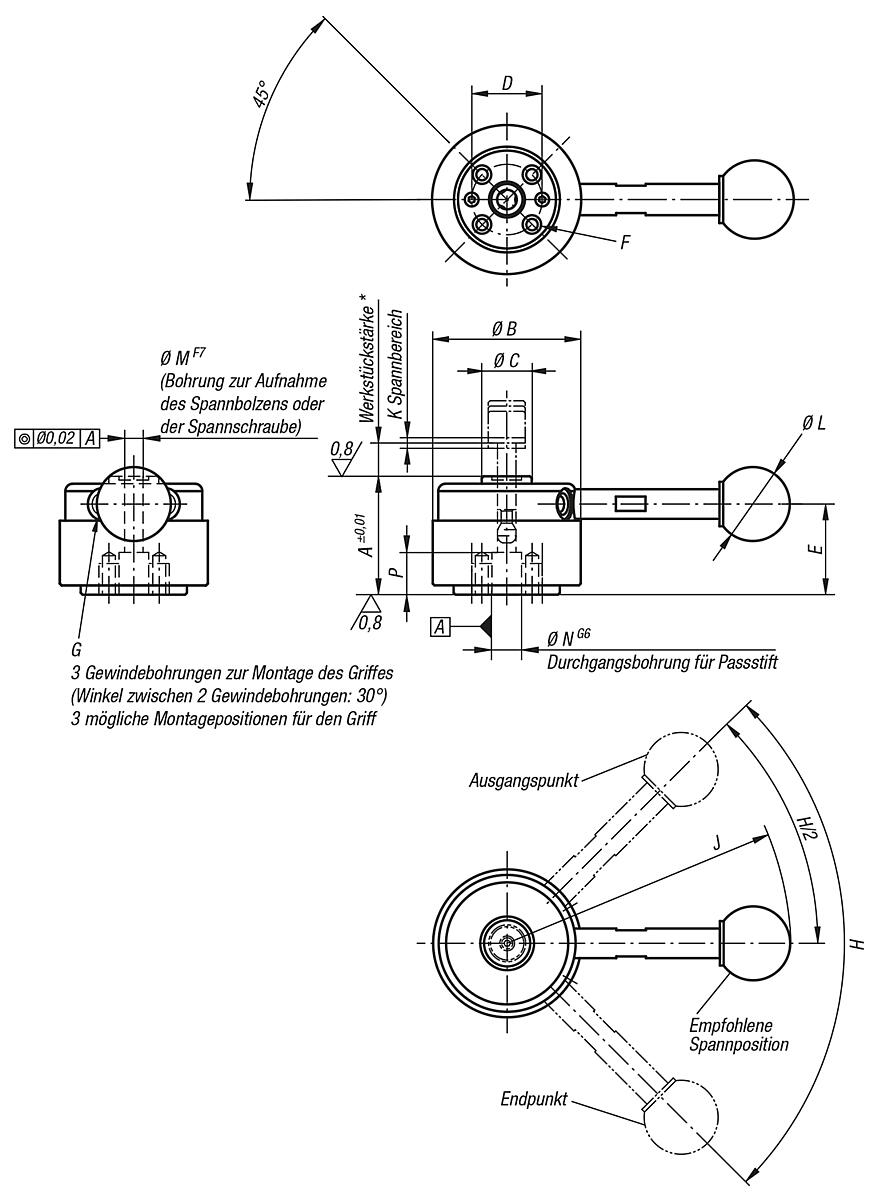

Dokumente
1
| Variante | A | Ausführung | B | C | D | E | F | G | Gewicht ca. kg | H | Handkraft N | J | K | L | M | N | P | Spannkraft N | empf. Toleranz für Werkstückstärke | max. Haltekraft N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10144199 (K0910.324000) |
32 | ohne Griff | 40 | 13,5 | 18 | 24,5 | M4x8 | M5 | 0,200 | 90° | 150** | - | 1,5 | - | 5 | 8 | 10 | 900 | ±0,3* | 2000 | ab 224,50 € |
|
10144200 (K0910.324001) |
32 | mit Griff | 40 | 13,5 | 18 | 24,5 | M4x8 | M5 | 0,230 | 90° | 150** | 76,5 | 1,5 | 20 | 5 | 8 | 10 | 900 | ±0,3* | 2000 | ab 238,34 € |
|
10144201 (K0910.405000) |
40 | ohne Griff | 50 | 18 | 25 | 30,7 | M6x9 | M6 | 0,420 | 110° | 200** | - | 2 | - | 8 | 12 | 13 | 2500 | ±0,5* | 5500 | ab 248,98 € |
|
10144202 (K0910.405001) |
40 | mit Griff | 50 | 18 | 25 | 30,7 | M6x9 | M6 | 0,480 | 110° | 200** | 111,5 | 2 | 25 | 8 | 12 | 13 | 2500 | ±0,5* | 5500 | ab 266,00 € |
