Produktnummer: 10144203

Herstellernummer: K0911.506501

Hersteller: Kipp

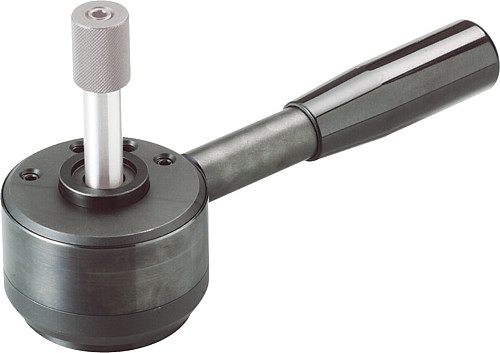

Kipp K0911.506501 ZUGSPANNER (HEAVY), SPANNBOHRUNG D=12

A: 50 B: 65 C: 28 D: 12 E: 36 F: M8x14 G: 26 Gewicht ca. kg: 1,200 H: 2 Handkraft N: 600** J: 10 K: 40 L: 160 Spannkraft N: 6000 empf. Toleranz für Werkstückstärke: ±0,5* max. Haltekraft N: 8000

Anzahl	Preis*
Bis 9	398,00 €
Bis 24	378,10 €
Bis 49	358,20 €
Ab 50	338,30 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Gewicht ca. kg

Handkraft N

Spannkraft N

empf. Toleranz für Werkstückstärke

max. Haltekraft N

Stück

VPE: 1 Stück

Produktnummer: 10144203

K0911 Zugspanner (Heavy)

Werkstoff, Ausführung:
Gehäuse und Spannring Vergütungsstahl, gehärtet und brüniert.
Griffstange Vergütungsstahl, brüniert.
Griff Duroplast PF 31, schwarz.

Bestellbeispiel:
K0911.506501

Hinweis:
Die Angaben der empfohlenen Werkstücktoleranzen beim Spannen mit dem Spannbolzen (Heavy) müssen eingehalten werden. Um das Werkstück sicher zu spannen, muß die Griffstange zwischen empfohlener Spannposition und Endpunkt liegen.

* Max. Werkstückstärke siehe Spannbolzen K0911 (Maß C).
** Zulässige Handkraft für den Griff.

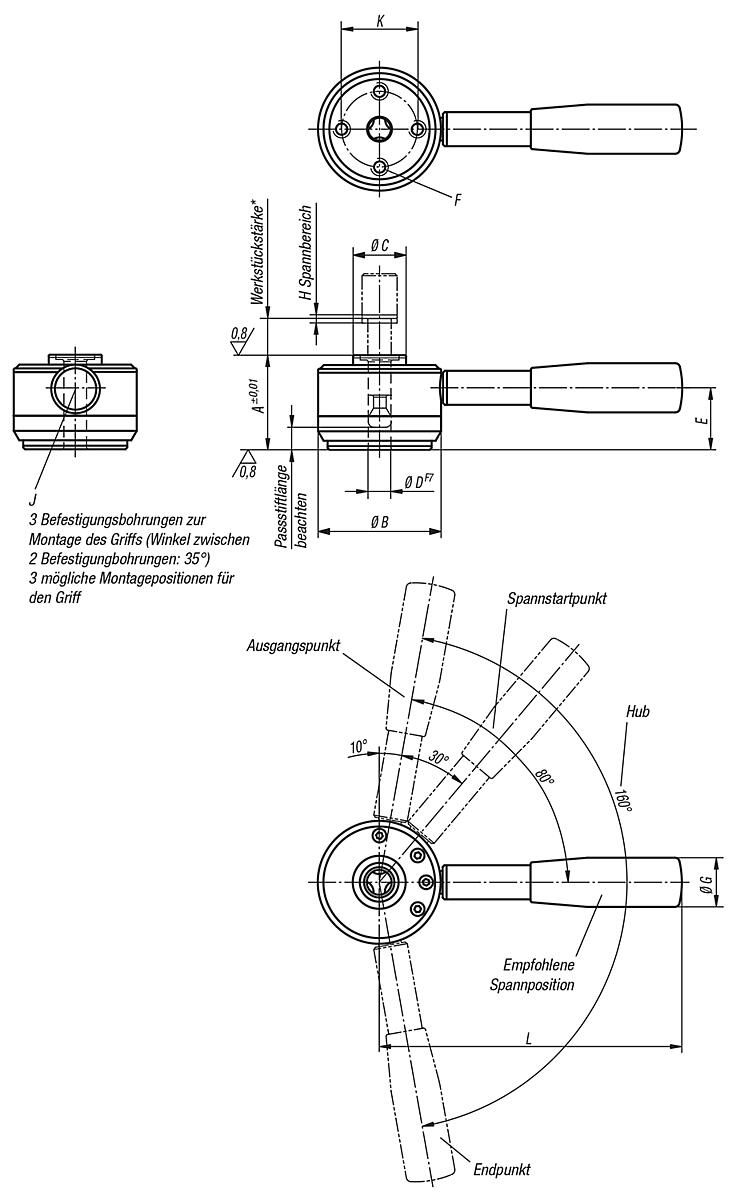

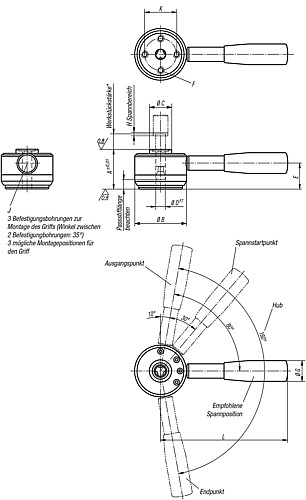

A:	50
B:	65
C:	28
D:	12
E:	36
F:	M8x14
G:	26
Gewicht ca. kg:	1,200
H:	2
Handkraft N:	600**
J:	10
K:	40
L:	160
Spannkraft N:	6000
empf. Toleranz für Werkstückstärke:	±0,5*
max. Haltekraft N:	8000

Datenblatt

Variante	A	B	C	D	E	F	G	Gewicht ca. kg	H	Handkraft N	J	K	L	Spannkraft N	empf. Toleranz für Werkstückstärke	max. Haltekraft N	Preis

10144203 (K0911.506501)	50	65	28	12	36	M8x14	26	1,200	2	600**	10	40	160	6000	±0,5*	8000	ab 398,00 €
10144204 (K0911.638001)	63	80	34	16	45	M10x18	28	2,200	2,5	600**	12	50	180	8000	±0,8*	14000	ab 452,00 €
