Produktnummer: 10144204

Herstellernummer: K0911.638001

Hersteller: Kipp

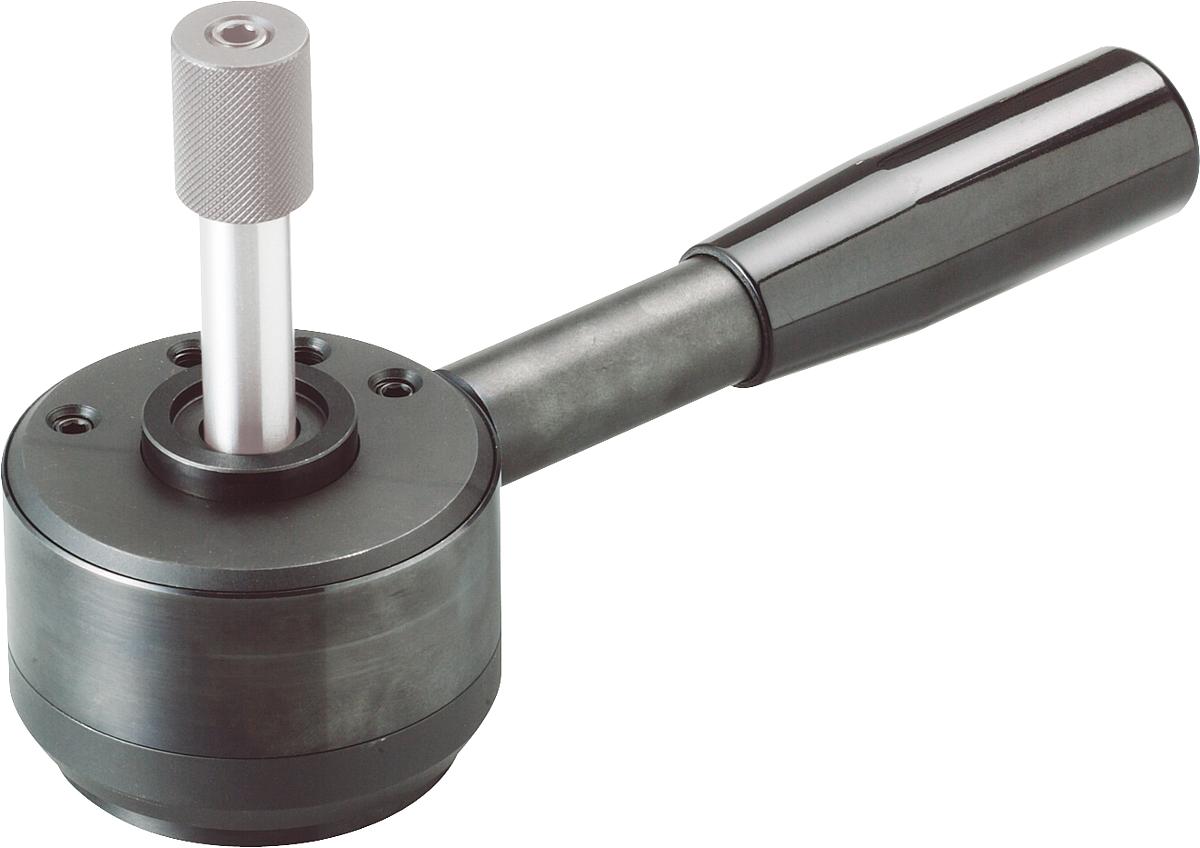

Kipp K0911.638001 ZUGSPANNER (HEAVY), SPANNBOHRUNG D=16

A: 63 B: 80 C: 34 D: 16 E: 45 F: M10x18 G: 28 Gewicht ca. kg: 2,200 H: 2,5 Handkraft N: 600** J: 12 K: 50 L: 180 Spannkraft N: 8000 empf. Toleranz für Werkstückstärke: ±0,8* max. Haltekraft N: 14000

Anzahl	Preis*
Bis 9	452,00 €
Bis 24	429,40 €
Bis 49	406,80 €
Ab 50	384,20 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Gewicht ca. kg

Handkraft N

Spannkraft N

empf. Toleranz für Werkstückstärke

max. Haltekraft N

Stück

VPE: 1 Stück

Produktnummer: 10144204

K0911 Zugspanner (Heavy)

Werkstoff, Ausführung:
Gehäuse und Spannring Vergütungsstahl, gehärtet und brüniert.
Griffstange Vergütungsstahl, brüniert.
Griff Duroplast PF 31, schwarz.

Bestellbeispiel:
K0911.506501

Hinweis:

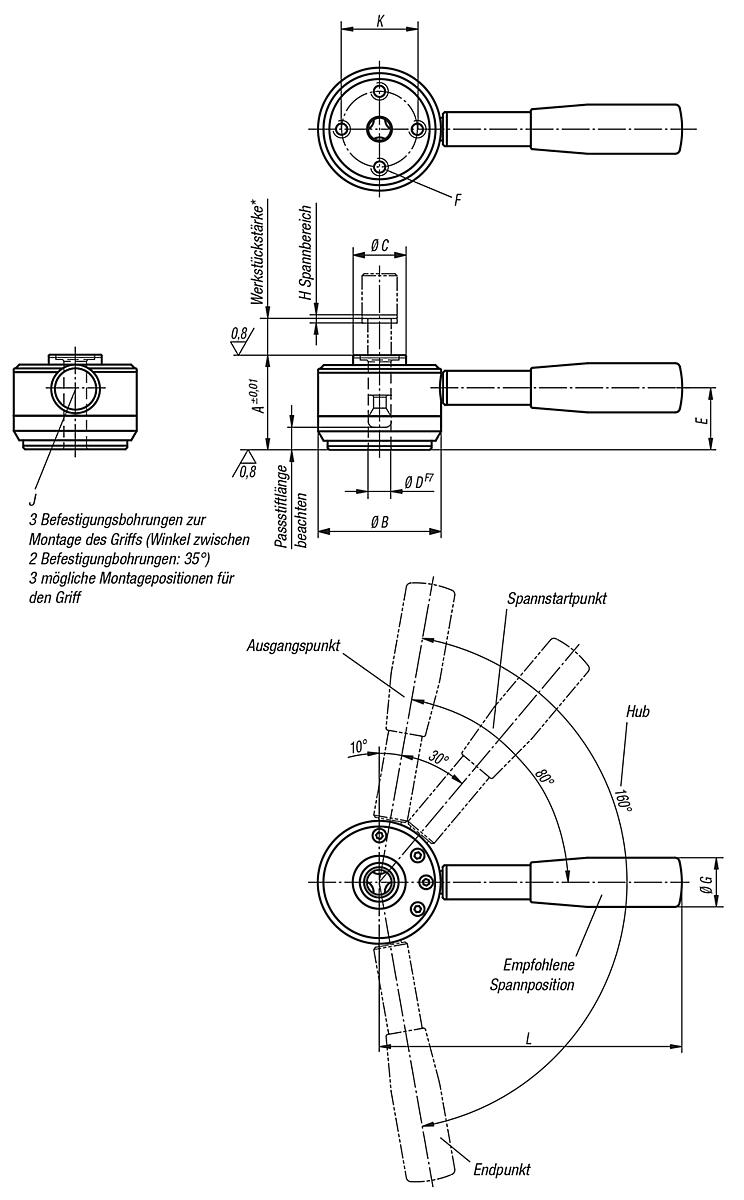

Die Angaben der empfohlenen Werkstücktoleranzen beim Spannen mit dem Spannbolzen (Heavy) müssen eingehalten werden. Um das Werkstück sicher zu spannen, muß die Griffstange zwischen empfohlener Spannposition und Endpunkt liegen.

* Max. Werkstückstärke siehe Spannbolzen K0911 (Maß C).
** Zulässige Handkraft für den Griff.

A:	63
B:	80
C:	34
D:	16
E:	45
F:	M10x18
G:	28
Gewicht ca. kg:	2,200
H:	2,5
Handkraft N:	600**
J:	12
K:	50
L:	180
Spannkraft N:	8000
empf. Toleranz für Werkstückstärke:	±0,8*
max. Haltekraft N:	14000

Datenblatt

Variante	A	B	C	D	E	F	G	Gewicht ca. kg	H	Handkraft N	J	K	L	Spannkraft N	empf. Toleranz für Werkstückstärke	max. Haltekraft N	Preis

10144203 (K0911.506501)	50	65	28	12	36	M8x14	26	1,200	2	600**	10	40	160	6000	±0,5*	8000	ab 398,00 €
10144204 (K0911.638001)	63	80	34	16	45	M10x18	28	2,200	2,5	600**	12	50	180	8000	±0,8*	14000	ab 452,00 €
