Produktnummer:
10296495
Herstellernummer:
12204.B5.5x25
Hersteller:
LE71376-Leschhorn

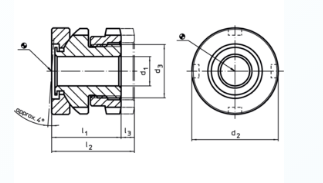

Leschhorn 12204.B-5.5x25 Höhenverstell-Elemente mit Kugelausgleichsscheibe, d1= 5,5 d2= 25, l1=27 Hub 4 mm, Tragfähigkeit 33,4 KN, für Schraube M5, OHNE Kontermutter, Neigungswinkel ca. 4°
Hub:
4
Kontermutter:
ohne
d1:
5,5
d2:
25
| Anzahl | Preis* |
|---|---|
| Bis 7 |
31,96 €
|
| Ab 8 |
29,20 €
|
Produktnummer:
10296495
LE 12204 Höhenverstellbare Elemente niedrig, mit Kugelausgleichsscheibe, mit oder ohne Kontermutter
Beschreibung
Die Höhenverstell-Elemente, niedrig mit Kugel-Ausgleichsscheibe, wahlweise mit oder ohne Kontermutter, werden eingesetzt zum Nivellieren, Ausrichten, Justieren von Maschinen und Anlagen, wenn die Lagerflächen nicht parallel verlaufen. Die Kugelscheibe ermöglicht eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Die Kontermutter dient zur Sicherung einer vorgegebenen Einstellung.
Ausführung:
LE 12204 Höhenverstellbare Nivellierelemente niedrige Ausführung
Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank, auf Anfrage
Ausführung:
LE 12204 Höhenverstellbare Nivellierelemente niedrige Ausführung
Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank, auf Anfrage
Eigenschaften
| Belastbarkeit bei statischer Belastung max. kN: | 40,0 |
|---|---|
| Hub: | 4 |
| Kontermutter: | ohne |
| Material: | Stahl |
| Neigung: | max.4° |
| Tragkraft kN: | 33,4 |
| d1: | 5,5 |
| d2: | 25 |
| d3: | M15x1 |
| für Schraube: | M5 |
| Variante | d1 | d2 | Kontermutter | Hub | Preis |
|---|---|---|---|---|---|
|
10296478 (12204.B4.5x25) |
4,5 | 25 | ohne | 4 | ab 31,30 € |
|
10296495 (12204.B5.5x25) |
5,5 | 25 | ohne | 4 | ab 31,96 € |
|
10296496 (12204.B6.6x25) |
6,6 | 25 | ohne | 4 | ab 35,60 € |
|
10296498 (12204.B11x32) |
11,0 | 32 | ohne | 5 | ab 37,72 € |
|
10296499 (12204.B9x32) |
9,0 | 32 | ohne | 5 | ab 37,80 € |
|
10296501 (12204.B13.5x45) |
13,5 | 45 | ohne | 7 | ab 41,70 € |
|
10296502 (12204.B17.5x45) |
17,5 | 45 | ohne | 7 | ab 41,70 € |
|
10296500 (12204.B11x45) |
11,0 | 32 | ohne | 7 | ab 42,70 € |
|
10296441 (12204.4.5x25) |
4,5 | 25 | mit | 4 | ab 49,55 € |
|
10296442 (12204.5.5x25) |
5,5 | 25 | mit | 4 | ab 49,55 € |
|
10296443 (12204.6.6x25) |
6,6 | 25 | mit | 4 | ab 49,55 € |
|
10296444 (12204.6.6x32) |
6,6 | 32 | mit | 5 | ab 50,80 € |
|
10296447 (12204.9x32) |
9,0 | 32 | mit | 5 | ab 50,80 € |
|
10296448 (12204.11x32) |
11,0 | 32 | mit | 5 | ab 50,80 € |
|
10296497 (12204.B6.6x32) |
6,6 | 32 | ohne | 5 | ab 50,80 € |
|
10296503 (12204.B-17.5x58) |
17,5 | 58 | ohne | 5 | ab 55,60 € |
|
10296504 (12204.B22x58) |
22 | 58 | ohne | 5 | ab 55,60 € |
|
10296505 (12204.B26x58) |
26 | 58 | ohne | 9 | ab 55,60 € |
|
10296449 (12204.11x45) |
11,0 | 32 | mit | 7 | ab 55,80 € |
|
10296450 (12204.13.5x45) |
13,5 | 45 | mit | 7 | ab 55,80 € |
|
10296451 (12204.17.5x45) |
17,5 | 45 | mit | 7 | ab 55,80 € |
|
10296452 (12204.17.5x58) |
17,5 | 58 | mit | 5 | ab 76,40 € |
|
10296453 (12204.22x58) |
22 | 58 | mit | 5 | ab 76,40 € |
|
10296454 (12204.26x58) |
26 | 58 | mit | 9 | ab 76,40 € |
|
10296506 (12204.B22x70) |
22 | 70 | ohne | 10 | ab 85,50 € |
|
10296507 (12204.B26x70) |
26 | 70 | ohne | 10 | ab 85,50 € |
|
10296508 (12204.B33x70) |
33 | 70 | ohne | 5 | ab 85,50 € |
|
10296456 (12204.26x70) |
26 | 70 | mit | 10 | ab 100,60 € |
|
10296457 (12204.33x70) |
33 | 70 | mit | 5 | ab 100,60 € |
|
10296509 (12204.B26x80) |
26 | 80 | ohne | 5 | ab 105,20 € |
|
10296510 (12204.B33x80) |
33 | 80 | ohne | 5 | ab 105,20 € |
|
10296458 (12204.26x80) |
26 | 80 | mit | 5 | ab 122,50 € |
|
10296459 (12204.33x80) |
33 | 80 | mit | 5 | ab 122,50 € |
|
10296455 (12204.22x70) |
22 | 70 | mit | 10 | ab 123,12 € |
|
10296460 (12204.39x80) |
39 | 80 | mit | 12 | ab 129,40 € |
|
10296511 (12204.B39x80) |
39 | 80 | ohne | 12 | ab 129,40 € |
|
10296512 (12204.B39x105) |
39 | 105 | ohne | 5 | ab 144,00 € |
|
10296513 (12204.B45x105) |
45 | 105 | ohne | 14 | ab 144,00 € |
|
10296514 (12204.B52x105) |
52 | 105 | ohne | 14 | ab 144,00 € |
|
10296461 (12204.39x105) |
39 | 105 | mit | 5 | ab 225,00 € |
|
10296462 (12204.45x105) |
45 | 105 | mit | 14 | ab 225,00 € |
|
10296477 (12204.52x105) |
52 | 105 | mit | 14 | ab 225,00 € |
