Produktnummer:
10296496
Herstellernummer:
12204.B6.6x25
Hersteller:
LE71376-Leschhorn

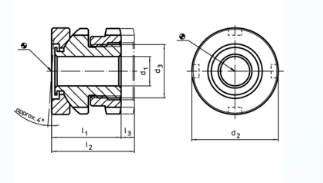

Leschhorn 12204.B-6x25 Höhenverstell-Elemente mit Kugelausgleichsscheibe, d1= 6,6 d2= 25, l1=27 Hub 4 mm, Tragfähigkeit 30,7 KN, für Schraube M6, OHNE Kontermutter, Neigungswinkel ca. 4°
Hub:
4
Kontermutter:
ohne
d1:
6,6
d2:
25
| Anzahl | Preis* |
|---|---|
| Bis 7 |
35,60 €
|
| Ab 8 |
34,60 €
|
Produktnummer:
10296496
LE 12204 Höhenverstellbare Elemente niedrig, mit Kugelausgleichsscheibe, mit oder ohne Kontermutter
Beschreibung
Die Höhenverstell-Elemente, niedrig mit Kugel-Ausgleichsscheibe, wahlweise mit oder ohne Kontermutter, werden eingesetzt zum Nivellieren, Ausrichten, Justieren von Maschinen und Anlagen, wenn die Lagerflächen nicht parallel verlaufen. Die Kugelscheibe ermöglicht eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Die Kontermutter dient zur Sicherung einer vorgegebenen Einstellung.
Ausführung:
LE 12204 Höhenverstellbare Nivellierelemente niedrige Ausführung
Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank, auf Anfrage
Ausführung:
LE 12204 Höhenverstellbare Nivellierelemente niedrige Ausführung
Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank, auf Anfrage
Eigenschaften
| Belastbarkeit bei statischer Belastung max. kN: | 40,0 |
|---|---|
| Hub: | 4 |
| Kontermutter: | ohne |
| Material: | Stahl |
| Neigung: | max.4° |
| Tragkraft kN: | 30,7 |
| d1: | 6,6 |
| d2: | 25 |
| d3: | M15x1 |
| für Schraube: | M6 |
| Variante | d1 | d2 | Kontermutter | Hub | Preis |
|---|---|---|---|---|---|
|
10296478 (12204.B4.5x25) |
4,5 | 25 | ohne | 4 | ab 31,30 € |
|
10296495 (12204.B5.5x25) |
5,5 | 25 | ohne | 4 | ab 31,96 € |
|
10296496 (12204.B6.6x25) |
6,6 | 25 | ohne | 4 | ab 35,60 € |
|
10296498 (12204.B11x32) |
11,0 | 32 | ohne | 5 | ab 37,72 € |
|
10296499 (12204.B9x32) |
9,0 | 32 | ohne | 5 | ab 37,80 € |
|
10296501 (12204.B13.5x45) |
13,5 | 45 | ohne | 7 | ab 41,70 € |
|
10296502 (12204.B17.5x45) |
17,5 | 45 | ohne | 7 | ab 41,70 € |
|
10296500 (12204.B11x45) |
11,0 | 32 | ohne | 7 | ab 42,70 € |
|
10296441 (12204.4.5x25) |
4,5 | 25 | mit | 4 | ab 49,55 € |
|
10296442 (12204.5.5x25) |
5,5 | 25 | mit | 4 | ab 49,55 € |
|
10296443 (12204.6.6x25) |
6,6 | 25 | mit | 4 | ab 49,55 € |
|
10296444 (12204.6.6x32) |
6,6 | 32 | mit | 5 | ab 50,80 € |
|
10296447 (12204.9x32) |
9,0 | 32 | mit | 5 | ab 50,80 € |
|
10296448 (12204.11x32) |
11,0 | 32 | mit | 5 | ab 50,80 € |
|
10296497 (12204.B6.6x32) |
6,6 | 32 | ohne | 5 | ab 50,80 € |
|
10296503 (12204.B-17.5x58) |
17,5 | 58 | ohne | 5 | ab 55,60 € |
|
10296504 (12204.B22x58) |
22 | 58 | ohne | 5 | ab 55,60 € |
|
10296505 (12204.B26x58) |
26 | 58 | ohne | 9 | ab 55,60 € |
|
10296449 (12204.11x45) |
11,0 | 32 | mit | 7 | ab 55,80 € |
|
10296450 (12204.13.5x45) |
13,5 | 45 | mit | 7 | ab 55,80 € |
|
10296451 (12204.17.5x45) |
17,5 | 45 | mit | 7 | ab 55,80 € |
|
10296452 (12204.17.5x58) |
17,5 | 58 | mit | 5 | ab 76,40 € |
|
10296453 (12204.22x58) |
22 | 58 | mit | 5 | ab 76,40 € |
|
10296454 (12204.26x58) |
26 | 58 | mit | 9 | ab 76,40 € |
|
10296506 (12204.B22x70) |
22 | 70 | ohne | 10 | ab 85,50 € |
|
10296507 (12204.B26x70) |
26 | 70 | ohne | 10 | ab 85,50 € |
|
10296508 (12204.B33x70) |
33 | 70 | ohne | 5 | ab 85,50 € |
|
10296456 (12204.26x70) |
26 | 70 | mit | 10 | ab 100,60 € |
|
10296457 (12204.33x70) |
33 | 70 | mit | 5 | ab 100,60 € |
|
10296509 (12204.B26x80) |
26 | 80 | ohne | 5 | ab 105,20 € |
|
10296510 (12204.B33x80) |
33 | 80 | ohne | 5 | ab 105,20 € |
|
10296458 (12204.26x80) |
26 | 80 | mit | 5 | ab 122,50 € |
|
10296459 (12204.33x80) |
33 | 80 | mit | 5 | ab 122,50 € |
|
10296455 (12204.22x70) |
22 | 70 | mit | 10 | ab 123,12 € |
|
10296460 (12204.39x80) |
39 | 80 | mit | 12 | ab 129,40 € |
|
10296511 (12204.B39x80) |
39 | 80 | ohne | 12 | ab 129,40 € |
|
10296512 (12204.B39x105) |
39 | 105 | ohne | 5 | ab 144,00 € |
|
10296513 (12204.B45x105) |
45 | 105 | ohne | 14 | ab 144,00 € |
|
10296514 (12204.B52x105) |
52 | 105 | ohne | 14 | ab 144,00 € |
|
10296461 (12204.39x105) |
39 | 105 | mit | 5 | ab 225,00 € |
|
10296462 (12204.45x105) |
45 | 105 | mit | 14 | ab 225,00 € |
|
10296477 (12204.52x105) |
52 | 105 | mit | 14 | ab 225,00 € |
