Produktnummer:
10019620
Herstellernummer:
MULTI-FIX-315-A2 E6
Hersteller:
LE70072-Leschhorn
Leschhorn Ankerset, zugfest MULTI-FIX, DA 315; PS 6; BL Ankerschelle 140; BL Verbindungsstab 645; Dichtung EPDM, Material A2
DA:
315
Material:
A2 (W4*)
PS:
6
Produktanfrage
LE MULTI-FIX Ankerset, zugfest, für Rohre aus PE und PVC, DN 300-1000
Beschreibung

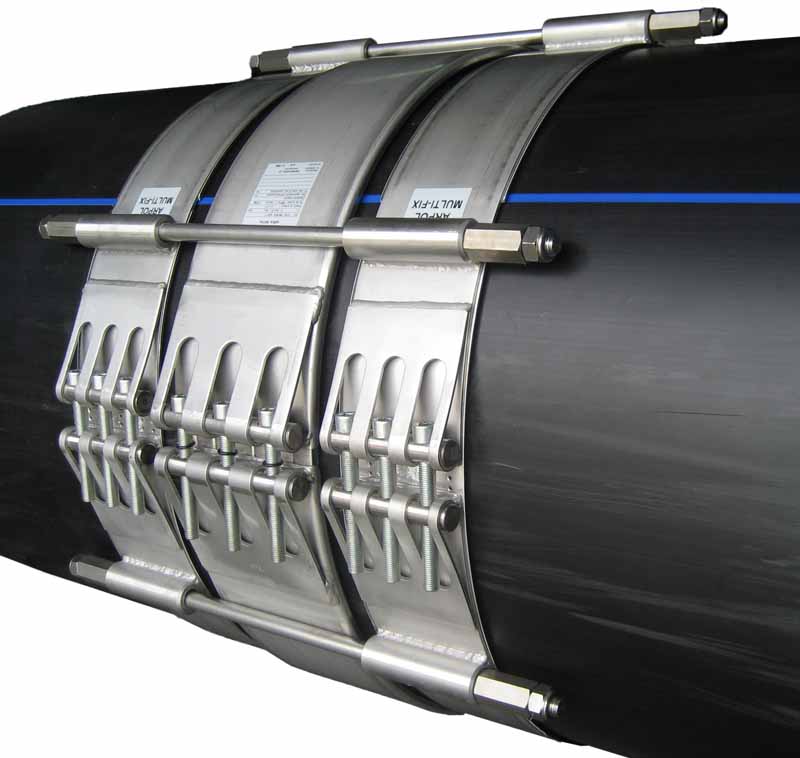

Zugfestes Rohr-Verbindungssystem. MULTI-FIX Ankerset für Außendurchmesser: DA 315 - 1000 mm

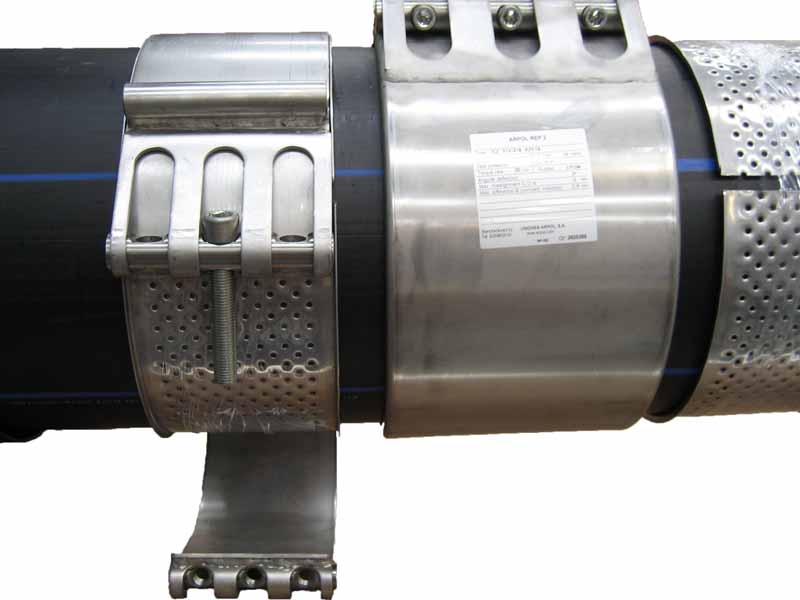

Die LE70072 MULTI-FIX ist nur das Ankerset. Die zentrale Rohrkupplung kann eine Flexible Rohrkupplung ( FLEX / INSTAL) oder eine Reparaturschelle sein.
MULTI-FIX ist einsetzbar auf folgenden Rohrmaterialien: PE und PVC. In Rohren aus PE und PVC sind Innenstützringe einzusetzen, um Verformungen und Reduktion des Rohrdurchmessers aufgrund der Temperaturschwankungen zu vermeiden.
Zulässige Toleranzen für MULTI-FIX:
- Verbindung von Rohren mit Rohrendenabstand.
Anwendungsbeispiele für MULTI-FIX:

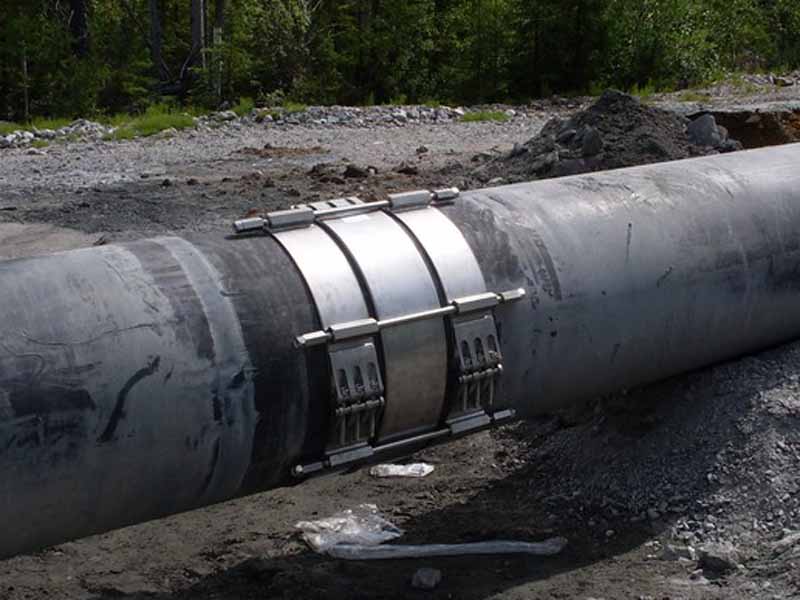

- Zugfeste Installation einer PE-Rohrleitung für das Abwasser eines Bergwerks.
Dieses zugfeste Rohr-Verbindungssystem erfordert einen besonderen Installationsprozess. Bitte beachten Sie die Montageanleitung bevor Sie sich für dieses Produkt entscheiden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau
Die LE70072 MULTI-FIX ist nur das Ankerset. Die zentrale Rohrkupplung kann eine Flexible Rohrkupplung ( FLEX / INSTAL) oder eine Reparaturschelle sein.
MULTI-FIX ist einsetzbar auf folgenden Rohrmaterialien: PE und PVC. In Rohren aus PE und PVC sind Innenstützringe einzusetzen, um Verformungen und Reduktion des Rohrdurchmessers aufgrund der Temperaturschwankungen zu vermeiden.
Zulässige Toleranzen für MULTI-FIX:
- Verbindung von Rohren mit Rohrendenabstand.
Anwendungsbeispiele für MULTI-FIX:
- Zugfeste Installation einer PE-Rohrleitung für das Abwasser eines Bergwerks.
Dieses zugfeste Rohr-Verbindungssystem erfordert einen besonderen Installationsprozess. Bitte beachten Sie die Montageanleitung bevor Sie sich für dieses Produkt entscheiden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Dichtung: NBR, Silikon rot oder blau
Eigenschaften
| A: | 125 |
|---|---|
| Anzahl der Stäbe: | 4 |
| DA: | 315 |
| Material: | A2 (W4*) |
| Max. Zugkraft (für PS 6/10/16) in kN: | 140 |
| PS: | 6 |
| Verbindungsstab-Ø: | M12 |
| d (mm): | 326 |
| l: | 645 |
| rT max. (für PS 6/10/16) in °C: | 40 |
