Produktnummer:
10041707
Hersteller:
LE70229-Leschhorn

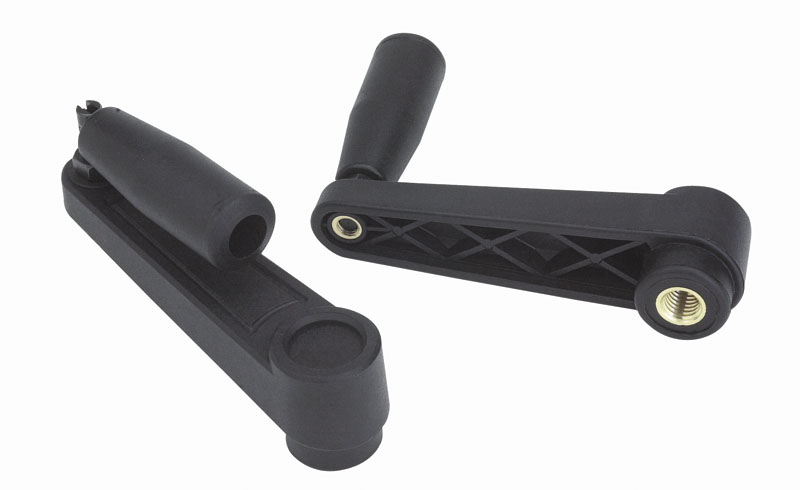

Leschhorn E218 Handkurbeln mit Umleggriff mit Umleggriff L 219; R 180; Gewinde d1 M12; Kunststoff PA, schwarz, Gewindebuchse Messing
R:
180
d1:
M12
| Anzahl | *Preis |
|---|---|
| Bis 19 |
21,93 €
|
| Bis 26 |
19,74 €
|
| Bis 34 |
17,54 €
|
| Ab 35 |
15,35 €
|
Produktnummer:
10041707
LE E218 Handkurbeln mit Umleggriff, Kunststoff
Beschreibung
LE E218 Kunststoff Handkurbeln mit Umleggriff ( glasfaserverstärktes PA), Gewindebuchse aus Messing
. Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.
. Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.
Eigenschaften
| A: | 26,5 |
|---|---|
| B: | 14 |
| D: | 46 |
| Farbe: | schwarz |
| Gewicht [kg]: | 0,340 |
| H: | 54 |
| Ht: | 88 |
| L: | 219 |
| L1: | 97 |
| Q: | 17 |
| R: | 180 |
| c: | 16,5 |
| d (mm): | 39 |
| d1: | M12 |
| d3: | 27,5 |
| dl: | 26 |
| h: | 16,5 |
| h3: | 4 |
| m: | 40 |
Dokumente
1
| Variante | R | d1 | Preis |
|---|---|---|---|
|
10041695 (70229-E218065.TM0801) |
65 | M08 | ab 12,00 € |
|
10041696 (70229-E218065.TM1001) |
65 | M10 | ab 12,17 € |
|
10041698 (70229-E218080.TM0801) |
80 | M08 | ab 12,67 € |
|
10041699 (70229-E218080.TM1001) |
80 | M10 | ab 12,83 € |
|
10041701 (70229-E218110.TM1001) |
110 | M10 | ab 13,00 € |
|
10041697 (70229-E218065.TM1201) |
65 | M12 | ab 13,03 € |
|
10041702 (70229-E218110.TM1201) |
110 | M12 | ab 13,67 € |
|
10041700 (70229-E218080.TM1201) |
80 | M12 | ab 13,73 € |
|
10041703 (70229-E218110.M1401) |
110 | M14 | ab 14,33 € |
|
10041704 (70229-E218140.TM1201) |
140 | M12 | ab 19,20 € |
|
10041705 (70229-E218140.M1401) |
140 | M14 | ab 19,63 € |
|
10041706 (70229-E218140.TM1601) |
140 | M16 | ab 21,63 € |
|
10041707 (70229-E218185.TM1201) |
180 | M12 | ab 21,93 € |
|
10041708 (70229-E218185.M1401) |
180 | M14 | ab 22,43 € |
|
10041709 (70229-E218185.TM1601) |
180 | M16 | ab 24,67 € |
