Produktnummer:
10041697
Hersteller:
LE70229-Leschhorn
Leschhorn E218 Handkurbeln mit Umleggriff mit Umleggriff L 88; R 65; Gewinde d1 M12; Kunststoff PA, schwarz, Gewindebuchse Messing
R:
65
d1:
M12
| Anzahl | *Preis |
|---|---|
| Bis 32 |
13,03 €
|
| Bis 45 |
11,73 €
|
| Bis 57 |
10,42 €
|
| Ab 58 |
9,12 €
|
Produktnummer:
10041697

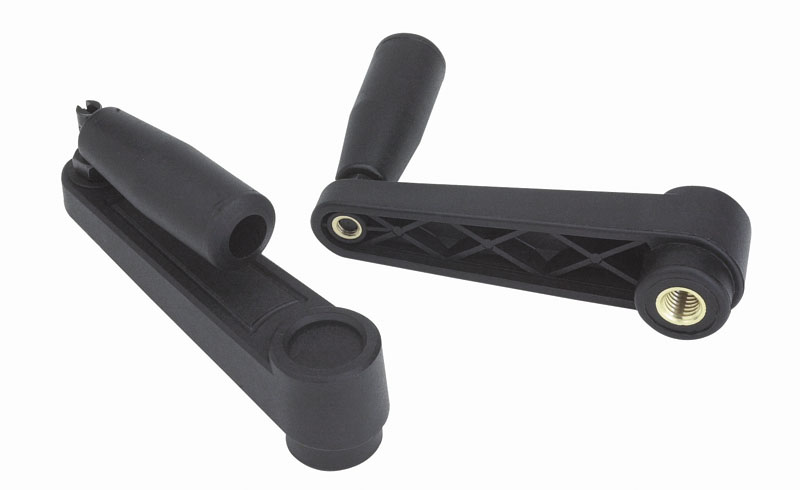

LE E218 Handkurbeln mit Umleggriff, Kunststoff
Beschreibung
LE E218 Kunststoff Handkurbeln mit Umleggriff ( glasfaserverstärktes PA), Gewindebuchse aus Messing
. Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.
. Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein.
Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.

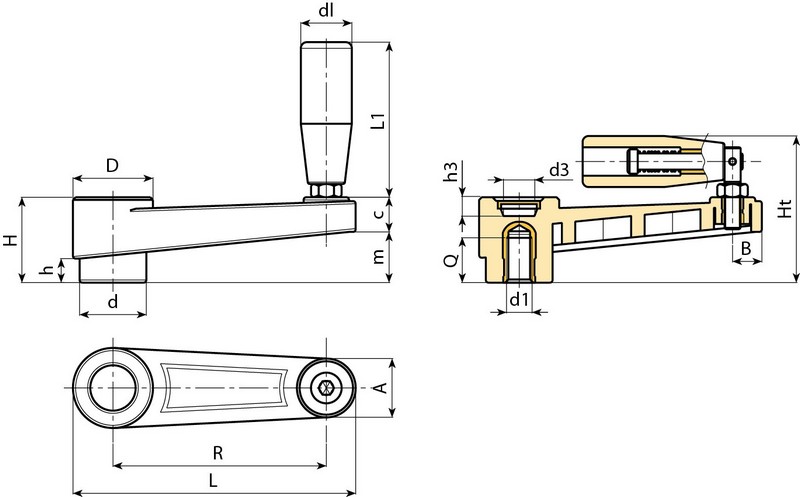

Eigenschaften
| A: | 18 |
|---|---|
| B: | 9,5 |
| D: | 26 |
| Farbe: | schwarz |
| Gewicht [kg]: | 0,083 |
| H: | 30 |
| Ht: | 54 |
| L: | 88 |
| L1: | 54 |
| Q: | 15 |
| R: | 65 |
| c: | 13 |
| d (mm): | 22 |
| d1: | M12 |
| d3: | 15 |
| dl: | 20 |
| h: | 8 |
| h3: | 3 |
| m: | 17 |
Dokumente
1
| Variante | R | d1 | Preis |
|---|---|---|---|
|
10041695 (70229-E218065.TM0801) |
65 | M08 | ab 12,00 € |
|
10041696 (70229-E218065.TM1001) |
65 | M10 | ab 12,17 € |
|
10041698 (70229-E218080.TM0801) |
80 | M08 | ab 12,67 € |
|
10041699 (70229-E218080.TM1001) |
80 | M10 | ab 12,83 € |
|
10041701 (70229-E218110.TM1001) |
110 | M10 | ab 13,00 € |
|
10041697 (70229-E218065.TM1201) |
65 | M12 | ab 13,03 € |
|
10041702 (70229-E218110.TM1201) |
110 | M12 | ab 13,67 € |
|
10041700 (70229-E218080.TM1201) |
80 | M12 | ab 13,73 € |
|
10041703 (70229-E218110.M1401) |
110 | M14 | ab 14,33 € |
|
10041704 (70229-E218140.TM1201) |
140 | M12 | ab 19,20 € |
|
10041705 (70229-E218140.M1401) |
140 | M14 | ab 19,63 € |
|
10041706 (70229-E218140.TM1601) |
140 | M16 | ab 21,63 € |
|
10041707 (70229-E218185.TM1201) |
180 | M12 | ab 21,93 € |
|
10041708 (70229-E218185.M1401) |
180 | M14 | ab 22,43 € |
|
10041709 (70229-E218185.TM1601) |
180 | M16 | ab 24,67 € |
