Produktnummer:
10021697
Herstellernummer:
5009008
Hersteller:
Mahr Motion
Mahr Motion 5009008 N570 dw = 12; dB = 26; L = 75; l1 = 17; d1 = 59; l3 = 53; m = 6; n = 16, Führungsbuchse geschlossen mit Abstreifern
d1:
17
dB:
26
dw:
12
e:
53
l1:
75
l3:
59
m:
6
n:
16
Produktnummer:
10021697

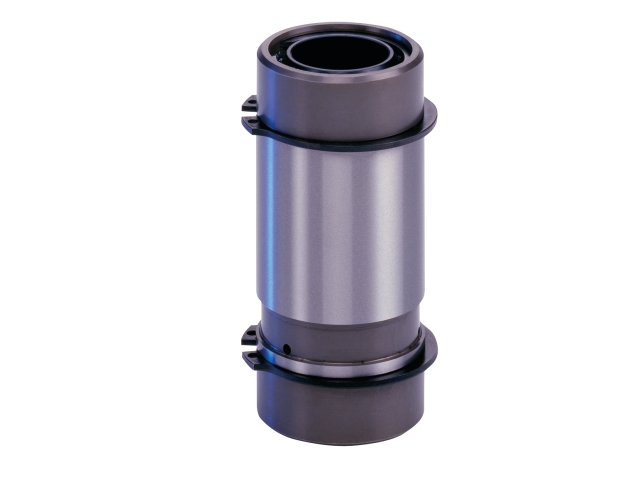

Mahr Typ N570, Führungsbuchsen geschlossen mit Abstreifern
Beschreibung
Werkstoff
• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505)
• sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815
• Anlaufscheiben aus Stahl
• Abstreifer NBR–Kautschuk in Stahlhülse
• Sicherungsringe DIN 471 Stahl
• Dauergebrauchstemperatur max. 100°C
Wählen Sie einen passenden Kugelkäfig aus (Siehe unten dazu passende Produkte):
N500 – Kugelkäfig aus Kunststoff
N501 – Kugelkäfig aus Messing
N502 – Kugelkäfig aus Messing – Mini Serie
• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505)
• sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815
• Anlaufscheiben aus Stahl
• Abstreifer NBR–Kautschuk in Stahlhülse
• Sicherungsringe DIN 471 Stahl
• Dauergebrauchstemperatur max. 100°C
Wählen Sie einen passenden Kugelkäfig aus (Siehe unten dazu passende Produkte):
N500 – Kugelkäfig aus Kunststoff
N501 – Kugelkäfig aus Messing
N502 – Kugelkäfig aus Messing – Mini Serie

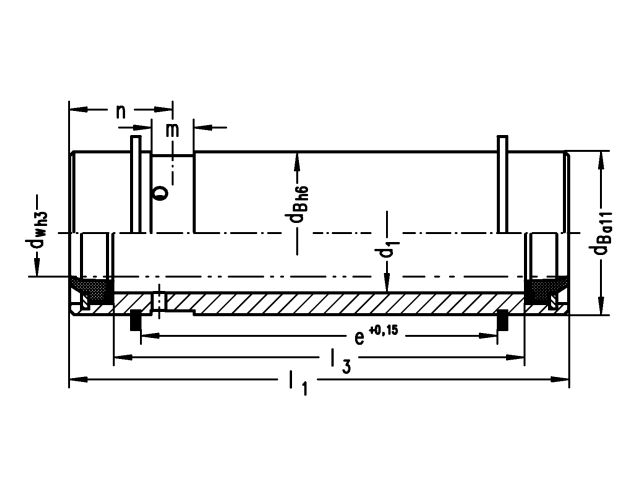

Eigenschaften
| d1: | 17 |
|---|---|
| dB: | 26 |
| dw: | 12 |
| e: | 53 |
| l1: | 75 |
| l3: | 59 |
| m: | 6 |
| n: | 16 |
Dokumente
1
| Variante | d1 | dB | dw | e | l1 | l3 | m | n | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10021712 (5009030) |
92 | 120 | 80 | 180 | 220 | 178 | 15 | 34 | ab 1.210,63 € |
|
10021713 (5009031) |
92 | 120 | 80 | 275 | 315 | 273 | 15 | 34 | ab 1.376,13 € |
|
10021714 (5009033) |
112 | 140 | 100 | 310 | 355 | 320 | 15 | 36 | ab 2.058,50 € |
|
10021697 (5009008) |
17 | 26 | 12 | 53 | 75 | 59 | 6 | 16 | ab 194,63 € |
|
10021703 (5009018) |
31 | 42 | 25 | 56 | 90 | 66 | 10 | 25 | ab 199,63 € |
|
10021698 (5009009) |
20 | 30 | 14 | 66 | 92 | 74 | 8 | 19 | ab 200,63 € |
|
10021699 (5009010) |
21 | 30 | 15 | 66 | 92 | 74 | 8 | 19 | ab 200,63 € |
|
10021700 (5009012) |
22 | 30 | 16 | 66 | 92 | 79 | 8 | 19 | ab 205,88 € |
|
10021701 (5009015) |
26 | 35 | 20 | 51 | 80 | 64 | 8 | 22 | ab 209,13 € |
|
10021702 (5009016) |
26 | 35 | 20 | 83 | 112 | 96 | 8 | 22 | ab 229,75 € |
|
10021704 (5009019) |
31 | 42 | 25 | 98 | 132 | 108 | 10 | 25 | ab 316,38 € |
|
10021705 (5009020) |
38 | 55 | 30 | 115 | 145 | 124 | 10 | 25 | ab 358,13 € |
|
10021706 (5009022) |
40 | 55 | 32 | 115 | 145 | 125 | 10 | 25 | ab 358,13 € |
|
10021707 (5009024) |
48 | 65 | 40 | 135 | 172 | 147 | 12 | 28 | ab 418,25 € |
|
10021708 (5009026) |
60 | 77 | 50 | 110 | 150 | 123 | 12 | 31 | ab 445,13 € |
|
10021709 (5009027) |
60 | 77 | 50 | 170 | 210 | 183 | 12 | 31 | ab 534,00 € |
|
10021710 (5009028) |
73 | 90 | 63 | 138 | 180 | 150 | 15 | 34 | ab 668,63 € |
|
10021711 (5009029) |
73 | 90 | 63 | 218 | 260 | 230 | 15 | 34 | ab 800,63 € |
|
10021696 (5009006) |
15 | 22 | 10 | 50 | 70 | 51 | 6 | 15 | Auf Anfrage |
