Produktnummer:
10021705
Herstellernummer:
5009020
Hersteller:
Mahr Motion
Mahr Motion 5009020 N570 dw = 30; dB = 55; L = 145; l1 = 38; d1 = 124; l3 = 115; m = 10; n = 25, Führungsbuchse geschlossen mit Abstreifern
d1:
38
dB:
55
dw:
30
e:
115
l1:
145
l3:
124
m:
10
n:
25

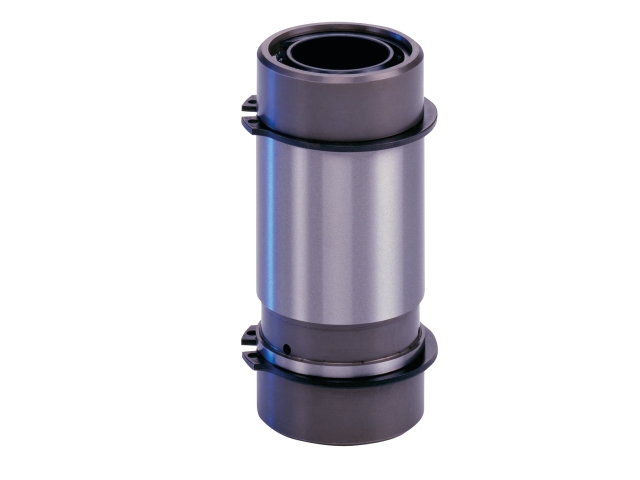

Mahr Typ N570, Führungsbuchsen geschlossen mit Abstreifern
Beschreibung
Werkstoff
• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505)
• sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815
• Anlaufscheiben aus Stahl
• Abstreifer NBR–Kautschuk in Stahlhülse
• Sicherungsringe DIN 471 Stahl
• Dauergebrauchstemperatur max. 100°C
Wählen Sie einen passenden Kugelkäfig aus (Siehe unten dazu passende Produkte):
N500 – Kugelkäfig aus Kunststoff
N501 – Kugelkäfig aus Messing
N502 – Kugelkäfig aus Messing – Mini Serie
• Wälzlagerstahl 100 Cr 6 (1.2067 bzw. 1.3505)
• sorgfältig wärmebehandelt, Härte HRC 60–64/HV 720–815
• Anlaufscheiben aus Stahl
• Abstreifer NBR–Kautschuk in Stahlhülse
• Sicherungsringe DIN 471 Stahl
• Dauergebrauchstemperatur max. 100°C
Wählen Sie einen passenden Kugelkäfig aus (Siehe unten dazu passende Produkte):
N500 – Kugelkäfig aus Kunststoff
N501 – Kugelkäfig aus Messing
N502 – Kugelkäfig aus Messing – Mini Serie

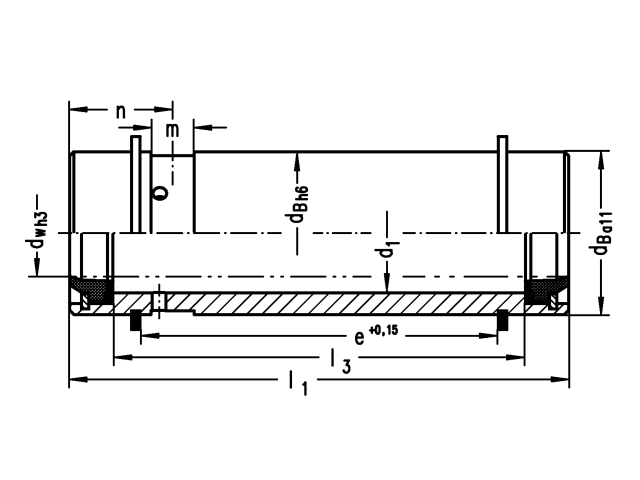

Eigenschaften
| d1: | 38 |
|---|---|
| dB: | 55 |
| dw: | 30 |
| e: | 115 |
| l1: | 145 |
| l3: | 124 |
| m: | 10 |
| n: | 25 |
Dokumente
1
| Variante | dw | d1 | l1 | dB | e | l3 | m | n | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10021712 (5009030) |
80 | 92 | 220 | 120 | 180 | 178 | 15 | 34 | ab 1.169,88 € |
|
10021713 (5009031) |
80 | 92 | 315 | 120 | 275 | 273 | 15 | 34 | ab 1.329,88 € |
|
10021714 (5009033) |
100 | 112 | 355 | 140 | 310 | 320 | 15 | 36 | ab 1.989,25 € |
|
10021697 (5009008) |
12 | 17 | 75 | 26 | 53 | 59 | 6 | 16 | ab 188,13 € |
|
10021703 (5009018) |
25 | 31 | 90 | 42 | 56 | 66 | 10 | 25 | ab 192,88 € |
|
10021698 (5009009) |
14 | 20 | 92 | 30 | 66 | 74 | 8 | 19 | ab 193,88 € |
|
10021699 (5009010) |
15 | 21 | 92 | 30 | 66 | 74 | 8 | 19 | ab 193,88 € |
|
10021700 (5009012) |
16 | 22 | 92 | 30 | 66 | 79 | 8 | 19 | ab 198,88 € |
|
10021701 (5009015) |
20 | 26 | 80 | 35 | 51 | 64 | 8 | 22 | ab 202,13 € |
|
10021702 (5009016) |
20 | 26 | 112 | 35 | 83 | 96 | 8 | 22 | ab 222,13 € |
|
10021704 (5009019) |
25 | 31 | 132 | 42 | 98 | 108 | 10 | 25 | ab 305,75 € |
|
10021705 (5009020) |
30 | 38 | 145 | 55 | 115 | 124 | 10 | 25 | ab 346,13 € |
|
10021706 (5009022) |
32 | 40 | 145 | 55 | 115 | 125 | 10 | 25 | ab 346,13 € |
|
10021707 (5009024) |
40 | 48 | 172 | 65 | 135 | 147 | 12 | 28 | ab 404,13 € |
|
10021708 (5009026) |
50 | 60 | 150 | 77 | 110 | 123 | 12 | 31 | ab 430,13 € |
|
10021709 (5009027) |
50 | 60 | 210 | 77 | 170 | 183 | 12 | 31 | ab 516,00 € |
|
10021710 (5009028) |
63 | 73 | 180 | 90 | 138 | 150 | 15 | 34 | ab 646,13 € |
|
10021711 (5009029) |
63 | 73 | 260 | 90 | 218 | 230 | 15 | 34 | ab 773,75 € |
|
10021696 (5009006) |
10 | 15 | 70 | 22 | 50 | 51 | 6 | 15 | Auf Anfrage |
