Produktnummer:
10107491
Herstellernummer:
03075-50
Hersteller:
Norelem
Norelem 03075-50 DOPPELKUGELSCHNÄPPER, L=49, B=8,8, H=10,6, A=40, MESSING VERCHROMT, KOMP:KUGEL AUS EDELSTAHL
A:
40
B:
8,8
H:
10,6
L:
49
Material Grundkörper:
Messing
Oberfläche Grundkörper:
verchromt
Produktnummer:
10107491

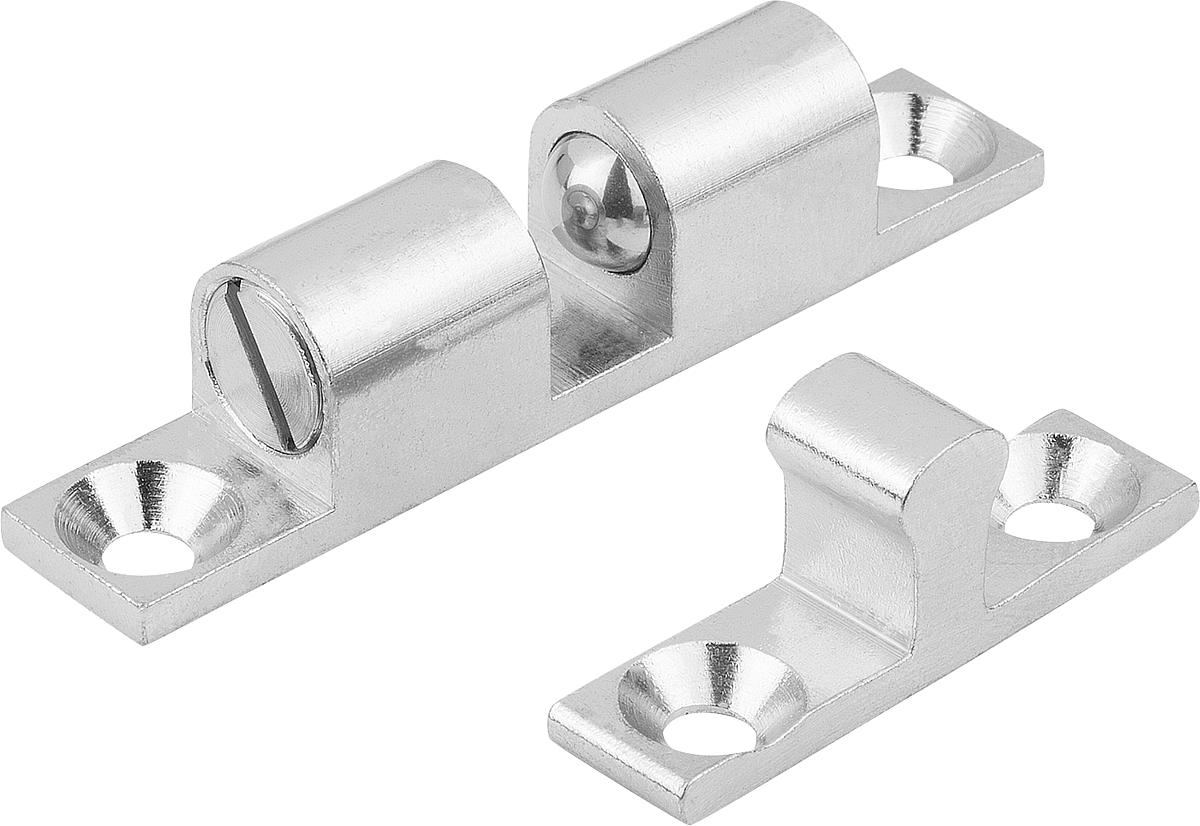

NLM 03075 Doppelkugelschnäpper
Beschreibung
Werkstoff:
Gehäuse und Schließkloben Messing, Zinkdruckguss oder Edelstahl 1.4401.
Kugeln und Federn Edelstahl.
Ausführung:
Messing und Zinkdruckguss verchromt.
Edelstahl gestrahlt.
Kugeln und Federn Edelstahl, blank.
Hinweis:
Schnellverschluss für vielseitige Einsatzmöglichkeiten wie das Zuhalten von Türen,
Klappen, Blenden und dergleichen. Der Doppelkugelschnäpper besteht aus einem
Gehäuse und einem Gegenstück, dem sogenannten Schließkloben, der in das
Gehäuse einrastet. Der Schließkloben kann seitlich oder frontal in das Gehäuse
eingedrückt werden. Der Einrastdruck ist verstellbar.

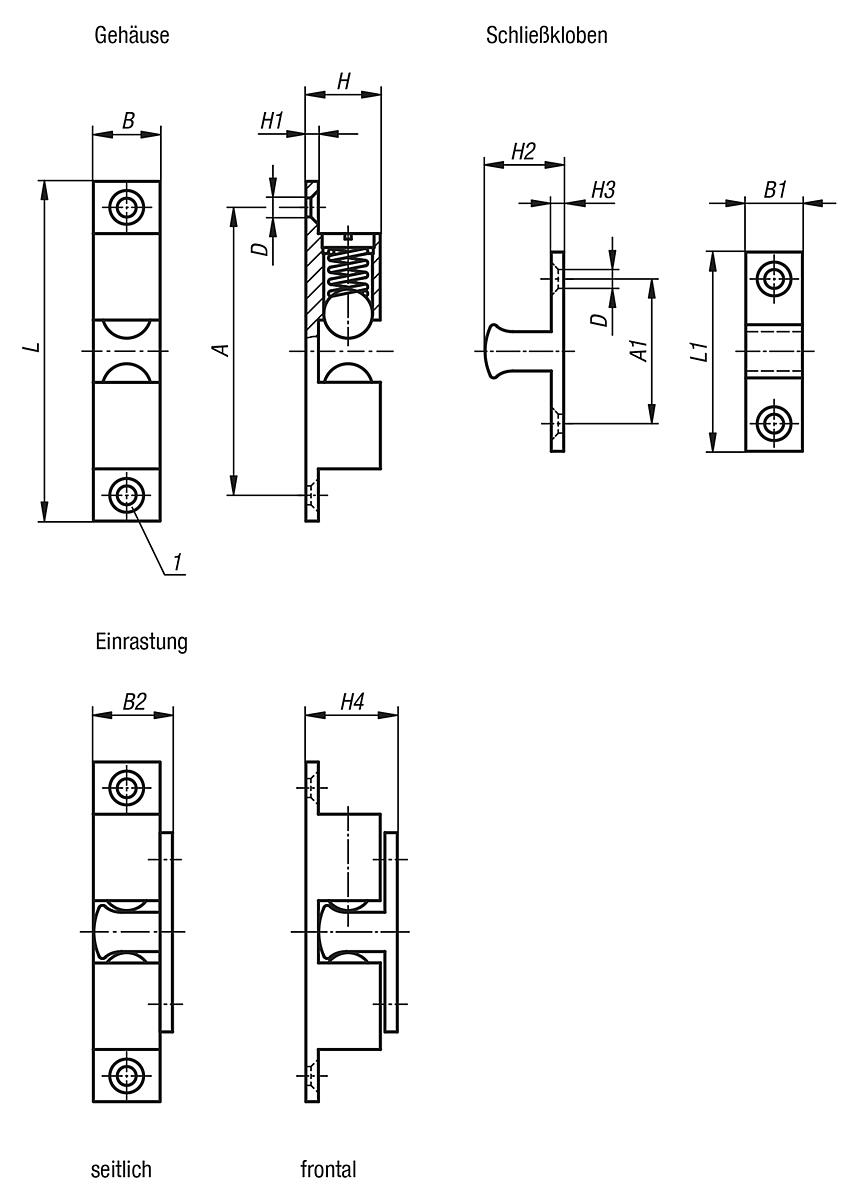

Zeichnungshinweis:
1) Senkung DIN 74-A
Gehäuse und Schließkloben Messing, Zinkdruckguss oder Edelstahl 1.4401.
Kugeln und Federn Edelstahl.
Ausführung:
Messing und Zinkdruckguss verchromt.
Edelstahl gestrahlt.
Kugeln und Federn Edelstahl, blank.
Hinweis:
Schnellverschluss für vielseitige Einsatzmöglichkeiten wie das Zuhalten von Türen,
Klappen, Blenden und dergleichen. Der Doppelkugelschnäpper besteht aus einem
Gehäuse und einem Gegenstück, dem sogenannten Schließkloben, der in das
Gehäuse einrastet. Der Schließkloben kann seitlich oder frontal in das Gehäuse
eingedrückt werden. Der Einrastdruck ist verstellbar.
Zeichnungshinweis:
1) Senkung DIN 74-A
Eigenschaften
| A: | 40 |
|---|---|
| A1: | 20 |
| B: | 8,8 |
| B1: | 7,9 |
| B2: | 10,8 |
| D: | 3,8 |
| Gewicht ca. kg: | 0,023 |
| H: | 10,6 |
| H1: | 2 |
| H2: | 11,2 |
| H3: | 2 |
| H4: | 13,2 |
| L: | 49 |
| L1: | 29,5 |
| Material Grundkörper: | Messing |
| Oberfläche Grundkörper: | verchromt |
Dokumente
1
| Variante | L | A | B | H | Material Grundkörper | Oberfläche Grundkörper | Preis |
|---|---|---|---|---|---|---|---|
|
10302673 (03075-430) |
43 | 35 | 8 | 10 | Zink | verchromt | ab 3,35 € |
|
10302674 (03075-500) |
50 | 40 | 10 | 12,2 | Zink | verchromt | ab 3,76 € |
|
10107491 (03075-50) |
49 | 40 | 8,8 | 10,6 | Messing | verchromt | ab 3,84 € |
|
10302675 (03075-700) |
70 | 60 | 13 | 17 | Zink | verchromt | ab 4,42 € |
|
10107492 (03075-60) |
60 | 50 | 11 | 13,2 | Messing | verchromt | ab 5,12 € |
|
10107493 (03075-70) |
68,4 | 58 | 13 | 15 | Messing | verchromt | ab 9,01 € |
|
10302669 (03075-322) |
32 | 25 | 8 | 9 | Edelstahl | gestrahlt | ab 11,29 € |
|
10302670 (03075-432) |
43 | 35 | 8 | 10 | Edelstahl | gestrahlt | ab 15,70 € |
|
10302671 (03075-502) |
50 | 40 | 10 | 12,2 | Edelstahl | gestrahlt | ab 19,72 € |
|
10302672 (03075-702) |
70 | 60 | 13 | 17 | Edelstahl | gestrahlt | ab 23,05 € |
