Produktnummer:
10302672
Herstellernummer:
03075-702
Hersteller:
Norelem

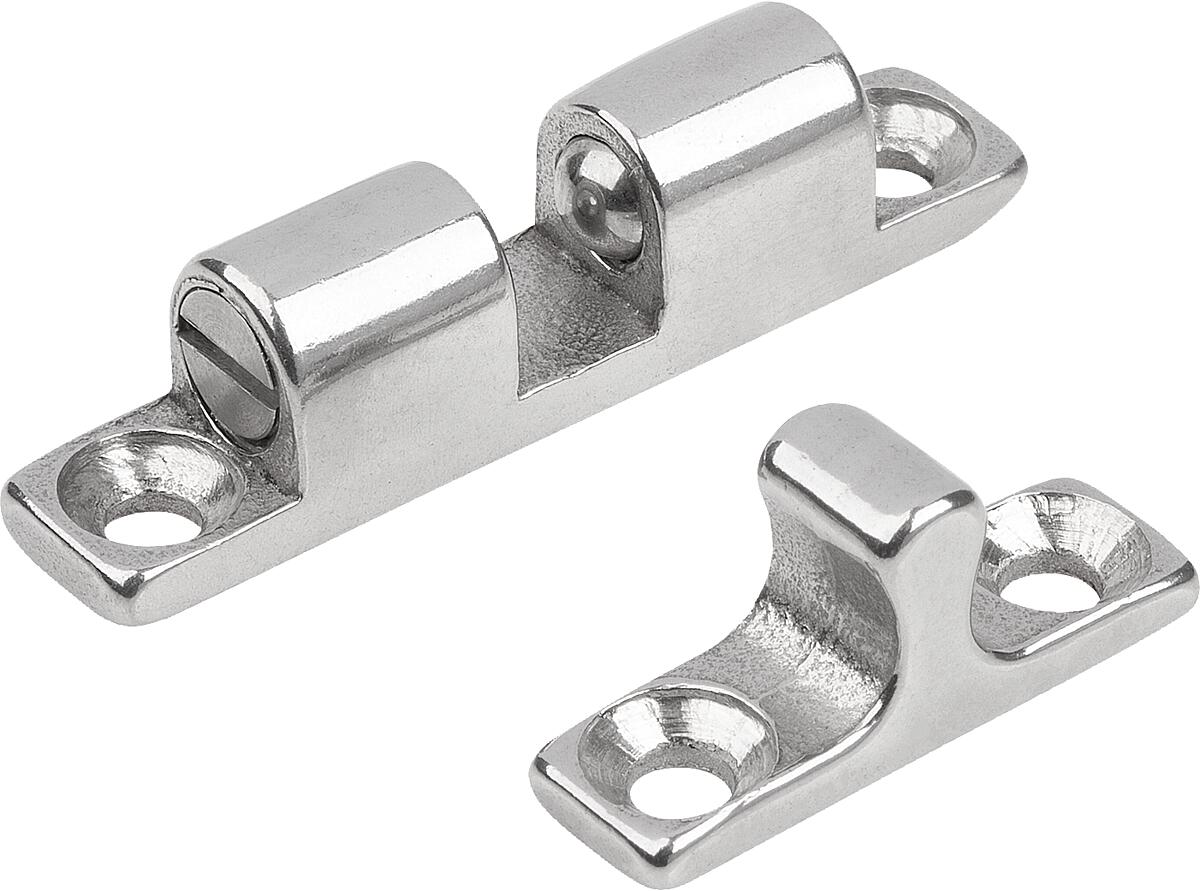

Norelem 03075-702 DOPPELKUGELSCHNÄPPER, L=70, B=13, H=17, A=60, EDELSTAHL 1.4401 GESTRAHLT, KOMP:KUGEL AUS EDELSTAHL
A:
60
B:
13
H:
17
L:
70
Material Grundkörper:
Edelstahl
Oberfläche Grundkörper:
gestrahlt
Produktnummer:
10302672
NLM 03075 Doppelkugelschnäpper
Beschreibung
Werkstoff:
Gehäuse und Schließkloben Messing, Zinkdruckguss oder Edelstahl 1.4401.
Kugeln und Federn Edelstahl.
Ausführung:
Messing und Zinkdruckguss verchromt.
Edelstahl gestrahlt.
Kugeln und Federn Edelstahl, blank.
Hinweis:
Schnellverschluss für vielseitige Einsatzmöglichkeiten wie das Zuhalten von Türen,
Klappen, Blenden und dergleichen. Der Doppelkugelschnäpper besteht aus einem
Gehäuse und einem Gegenstück, dem sogenannten Schließkloben, der in das
Gehäuse einrastet. Der Schließkloben kann seitlich oder frontal in das Gehäuse
eingedrückt werden. Der Einrastdruck ist verstellbar.

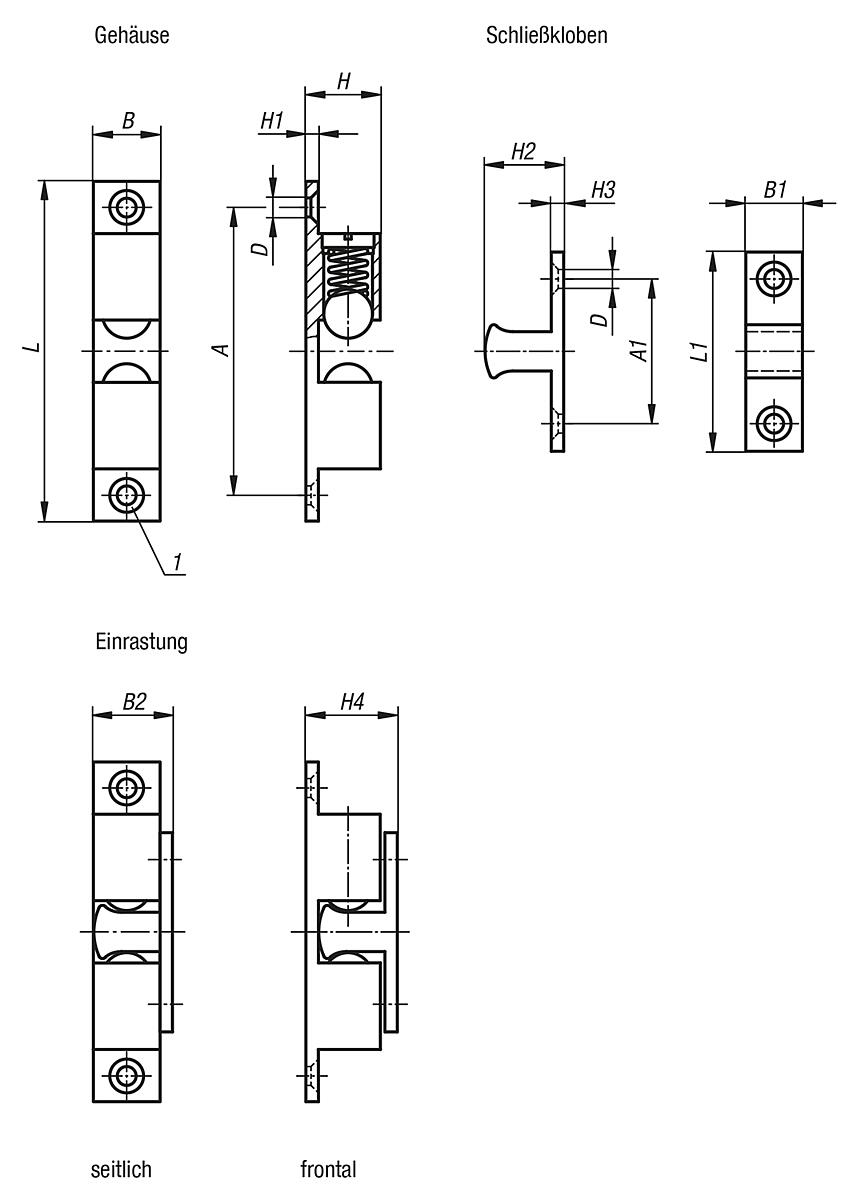

Zeichnungshinweis:
1) Senkung DIN 74-A
Gehäuse und Schließkloben Messing, Zinkdruckguss oder Edelstahl 1.4401.
Kugeln und Federn Edelstahl.
Ausführung:
Messing und Zinkdruckguss verchromt.
Edelstahl gestrahlt.
Kugeln und Federn Edelstahl, blank.
Hinweis:
Schnellverschluss für vielseitige Einsatzmöglichkeiten wie das Zuhalten von Türen,
Klappen, Blenden und dergleichen. Der Doppelkugelschnäpper besteht aus einem
Gehäuse und einem Gegenstück, dem sogenannten Schließkloben, der in das
Gehäuse einrastet. Der Schließkloben kann seitlich oder frontal in das Gehäuse
eingedrückt werden. Der Einrastdruck ist verstellbar.
Zeichnungshinweis:
1) Senkung DIN 74-A
Eigenschaften
| A: | 60 |
|---|---|
| A1: | 30 |
| B: | 13 |
| B1: | 10,5 |
| B2: | 17 |
| D: | 4,2 |
| Gewicht ca. kg: | 0,082 |
| H: | 17 |
| H1: | 2,4 |
| H2: | 15,7 |
| H3: | 2,2 |
| H4: | 18,1 |
| L: | 70 |
| L1: | 42 |
| Material Grundkörper: | Edelstahl |
| Oberfläche Grundkörper: | gestrahlt |
Dokumente
1
| Variante | L | A | B | H | Material Grundkörper | Oberfläche Grundkörper | Preis |
|---|---|---|---|---|---|---|---|
|
10302673 (03075-430) |
43 | 35 | 8 | 10 | Zink | verchromt | ab 3,35 € |
|
10302674 (03075-500) |
50 | 40 | 10 | 12,2 | Zink | verchromt | ab 3,76 € |
|
10107491 (03075-50) |
49 | 40 | 8,8 | 10,6 | Messing | verchromt | ab 3,84 € |
|
10302675 (03075-700) |
70 | 60 | 13 | 17 | Zink | verchromt | ab 4,42 € |
|
10107492 (03075-60) |
60 | 50 | 11 | 13,2 | Messing | verchromt | ab 5,12 € |
|
10107493 (03075-70) |
68,4 | 58 | 13 | 15 | Messing | verchromt | ab 9,01 € |
|
10302669 (03075-322) |
32 | 25 | 8 | 9 | Edelstahl | gestrahlt | ab 11,29 € |
|
10302670 (03075-432) |
43 | 35 | 8 | 10 | Edelstahl | gestrahlt | ab 15,70 € |
|
10302671 (03075-502) |
50 | 40 | 10 | 12,2 | Edelstahl | gestrahlt | ab 19,72 € |
|
10302672 (03075-702) |
70 | 60 | 13 | 17 | Edelstahl | gestrahlt | ab 23,05 € |
