Produktnummer:
10108397
Herstellernummer:
03330-21034
Hersteller:
Norelem

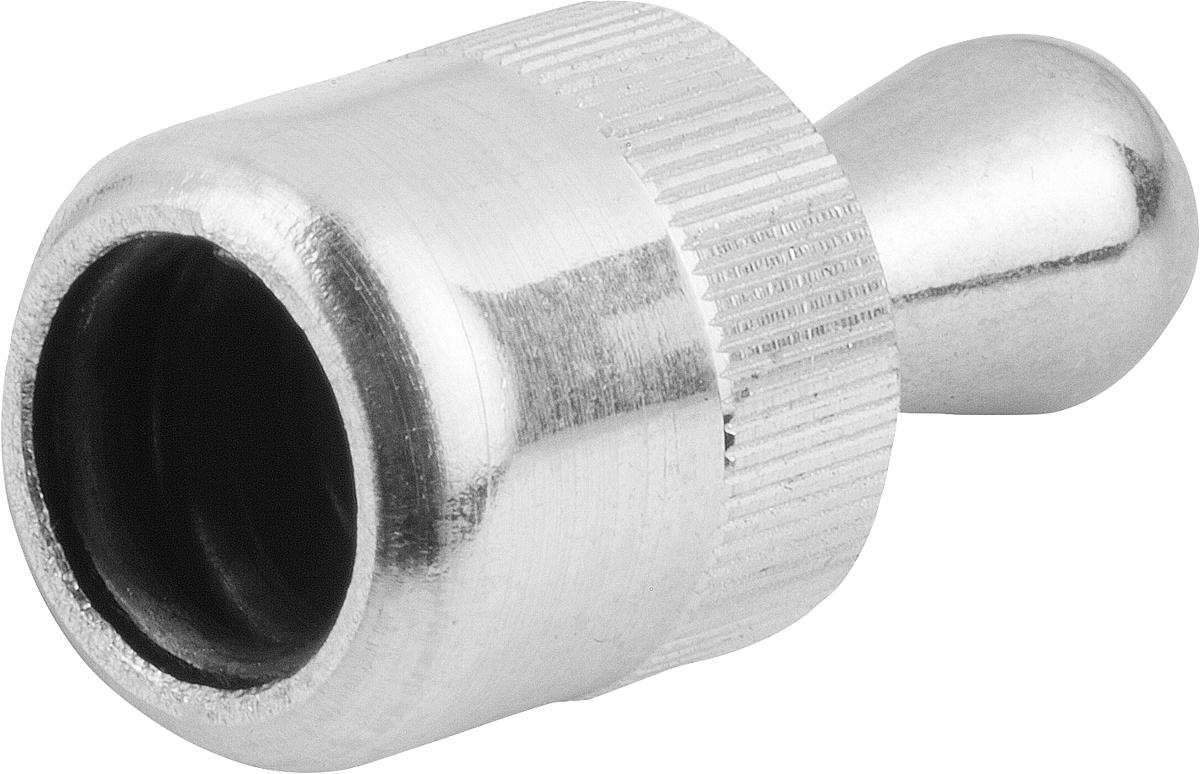

Norelem 03330-21034 FEDERNDES SEITENDRUCKSTÜCK, D=6, D1=3, F=10N
D:
6
D1:
3
D2:
6
F ca. N:
10
Gewicht ca. g:
0,6
L:
4
L1:
7
X bei Y = 1:
0,8
X bei Y = 2:
1
X bei Y = 3:
1
X bei Y = 4,5:
1
X bei Y = 6:
1
X bei Y = 8:
1
±S:
0,5
Produktnummer:
10108397

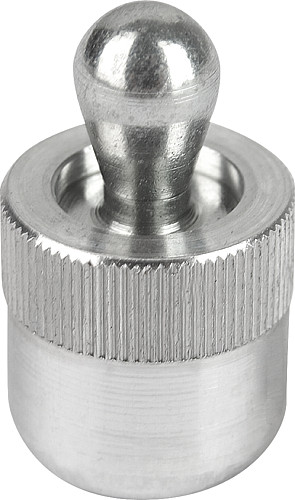

NLM 03330 Federnde Seitendruckstücke ohne Abdichtung, Druckbolzen und Feder aus Stahl
Beschreibung
Werkstoff:
Hülse Aluminium. Feder aus Stahl.
Druckbolzen Stahl.
Ausführung:
Druckbolzen (Stahl) gehärtet und verzinkt.
Hülse blau verzinkt.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe 03330.

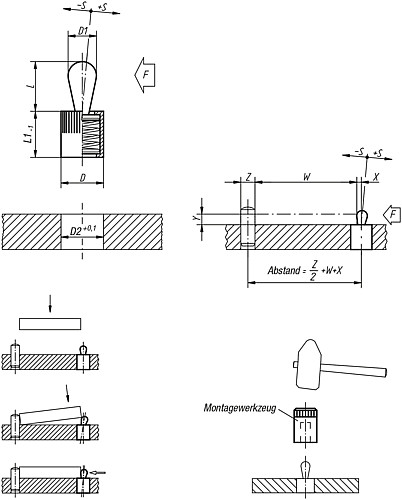

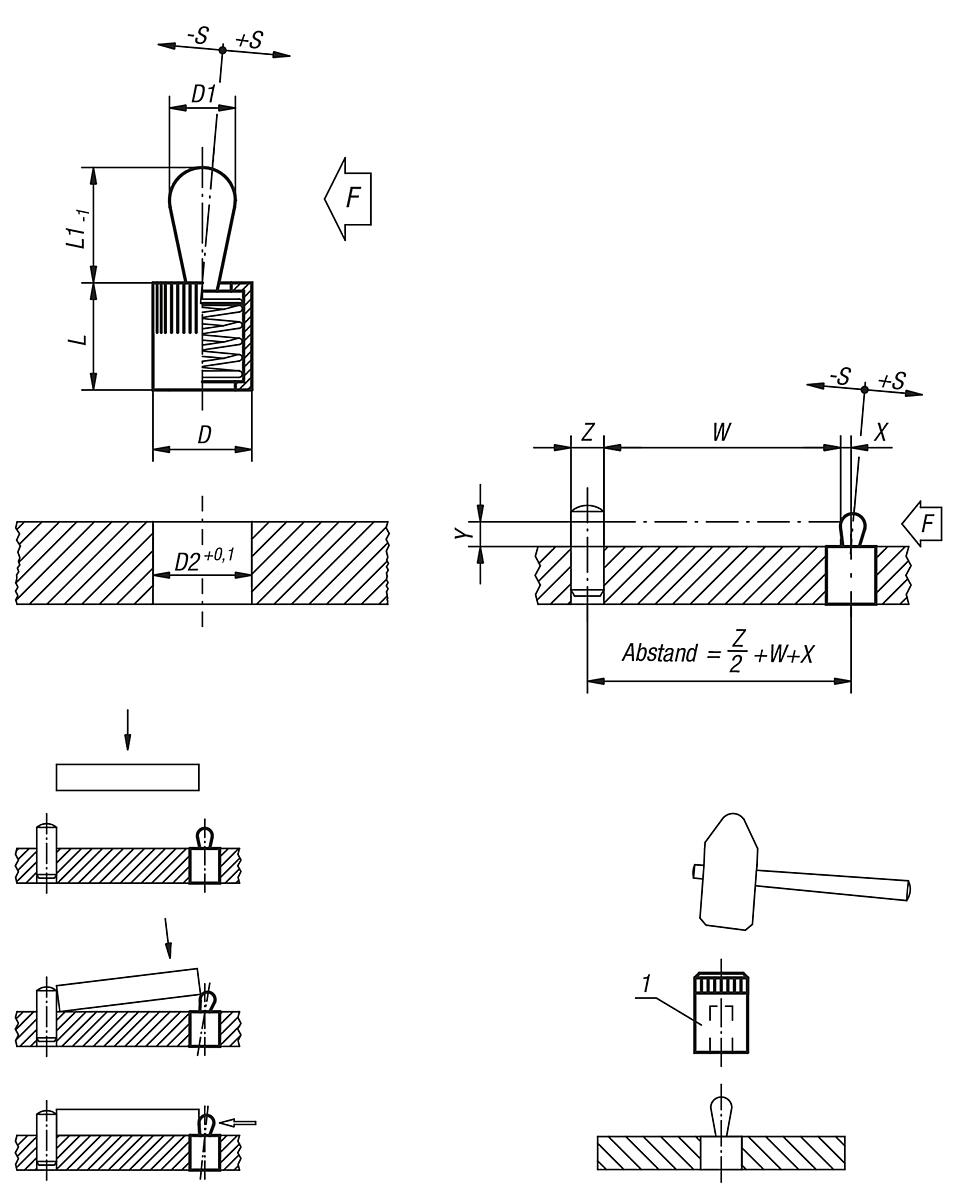

W und Z nach Angabe des Kunden.
Hülse Aluminium. Feder aus Stahl.
Druckbolzen Stahl.
Ausführung:
Druckbolzen (Stahl) gehärtet und verzinkt.
Hülse blau verzinkt.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe 03330.
W und Z nach Angabe des Kunden.
Eigenschaften
| D: | 6 |
|---|---|
| D1: | 3 |
| D2: | 6 |
| F ca. N: | 10 |
| Gewicht ca. g: | 0,6 |
| L: | 4 |
| L1: | 7 |
| X bei Y = 1: | 0,8 |
| X bei Y = 2: | 1 |
| X bei Y = 3: | 1 |
| X bei Y = 4,5: | 1 |
| X bei Y = 6: | 1 |
| X bei Y = 8: | 1 |
| ±S: | 0,5 |
Dokumente
1
| Variante | D | D1 | D2 | F ca. N | Gewicht ca. g | L | L1 | X bei Y = 1 | X bei Y = 2 | X bei Y = 3 | X bei Y = 4,5 | X bei Y = 6 | X bei Y = 8 | ±S | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10108397 (03330-21034) |
6 | 3 | 6 | 10 | 0,6 | 4 | 7 | 0,8 | 1 | 1 | 1 | 1 | 1 | 0,5 | ab 3,63 € |
|
10108398 (03330-21036) |
6 | 3 | 6 | 20 | 0,6 | 4 | 7 | 0,8 | 1 | 1 | 1 | 1 | 1 | 0,5 | ab 3,63 € |
|
10108399 (03330-21038) |
6 | 3 | 6 | 40 | 0,7 | 4 | 7 | 0,8 | 1 | 1 | 1 | 1 | 1 | 0,5 | ab 3,63 € |
|
10108400 (03330-21054) |
10 | 5 | 10 | 20 | 2,7 | 6,7 | 11 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 0,8 | ab 3,95 € |
|
10108401 (03330-21056) |
10 | 5 | 10 | 50 | 2,8 | 6,7 | 11 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 0,8 | ab 3,95 € |
|
10108402 (03330-21058) |
10 | 5 | 10 | 100 | 3,1 | 6,7 | 11 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 0,8 | ab 3,95 € |
|
10108403 (03330-21064) |
10 | 6 | 10 | 40 | 3,4 | 10,7 | 11 | - | - | - | 1,7 | 1,9 | 1,9 | 1 | ab 4,26 € |
|
10108404 (03330-21066) |
10 | 6 | 10 | 75 | 3,6 | 10,7 | 11 | - | - | - | 1,7 | 1,9 | 1,9 | 1 | ab 4,26 € |
|
10108405 (03330-21068) |
10 | 6 | 10 | 150 | 3,8 | 10,7 | 11 | - | - | - | 1,7 | 1,9 | 1,9 | 1 | ab 4,26 € |
|
10108406 (03330-21084) |
12 | 8 | 12 | 50 | 6,8 | 13,9 | 13 | - | - | - | - | 2,5 | 2,7 | 1,3 | ab 4,65 € |
|
10108407 (03330-21086) |
12 | 8 | 12 | 100 | 7,4 | 13,9 | 13 | - | - | - | - | 2,5 | 2,7 | 1,3 | ab 4,65 € |
|
10108408 (03330-21088) |
12 | 8 | 12 | 200 | 7,4 | 13,9 | 13 | - | - | - | - | 2,5 | 2,7 | 1,3 | ab 4,65 € |
|
10108409 (03330-21104) |
16 | 10 | 16 | 100 | 15,0 | 16,7 | 17 | - | - | - | - | - | 3,1 | 1,6 | ab 5,10 € |
|
10108410 (03330-21106) |
16 | 10 | 16 | 200 | 15,0 | 16,7 | 17 | - | - | - | - | - | 3,1 | 1,6 | ab 5,10 € |
|
10108411 (03330-21108) |
16 | 10 | 16 | 300 | 15,3 | 16,7 | 17 | - | - | - | - | - | 3,1 | 1,6 | ab 5,10 € |
