Produktnummer:
10108407
Herstellernummer:
03330-21086
Hersteller:
Norelem

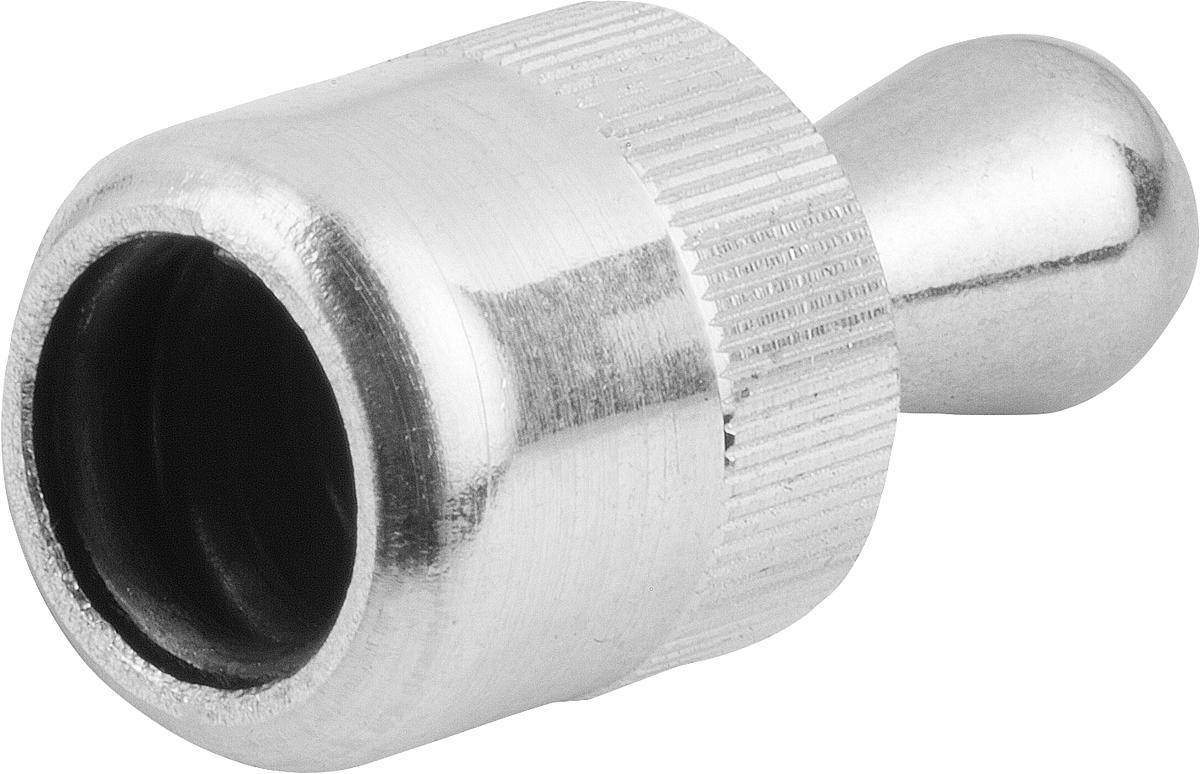

Norelem 03330-21086 FEDERNDES SEITENDRUCKSTÜCK, D=12, D1=8, F=100N
D:
12
D1:
8
D2:
12
F ca. N:
100
Gewicht ca. g:
7,4
L:
13,9
L1:
13
X bei Y = 1:
-
X bei Y = 2:
-
X bei Y = 3:
-
X bei Y = 4,5:
-
X bei Y = 6:
2,5
X bei Y = 8:
2,7
±S:
1,3
Produktnummer:
10108407

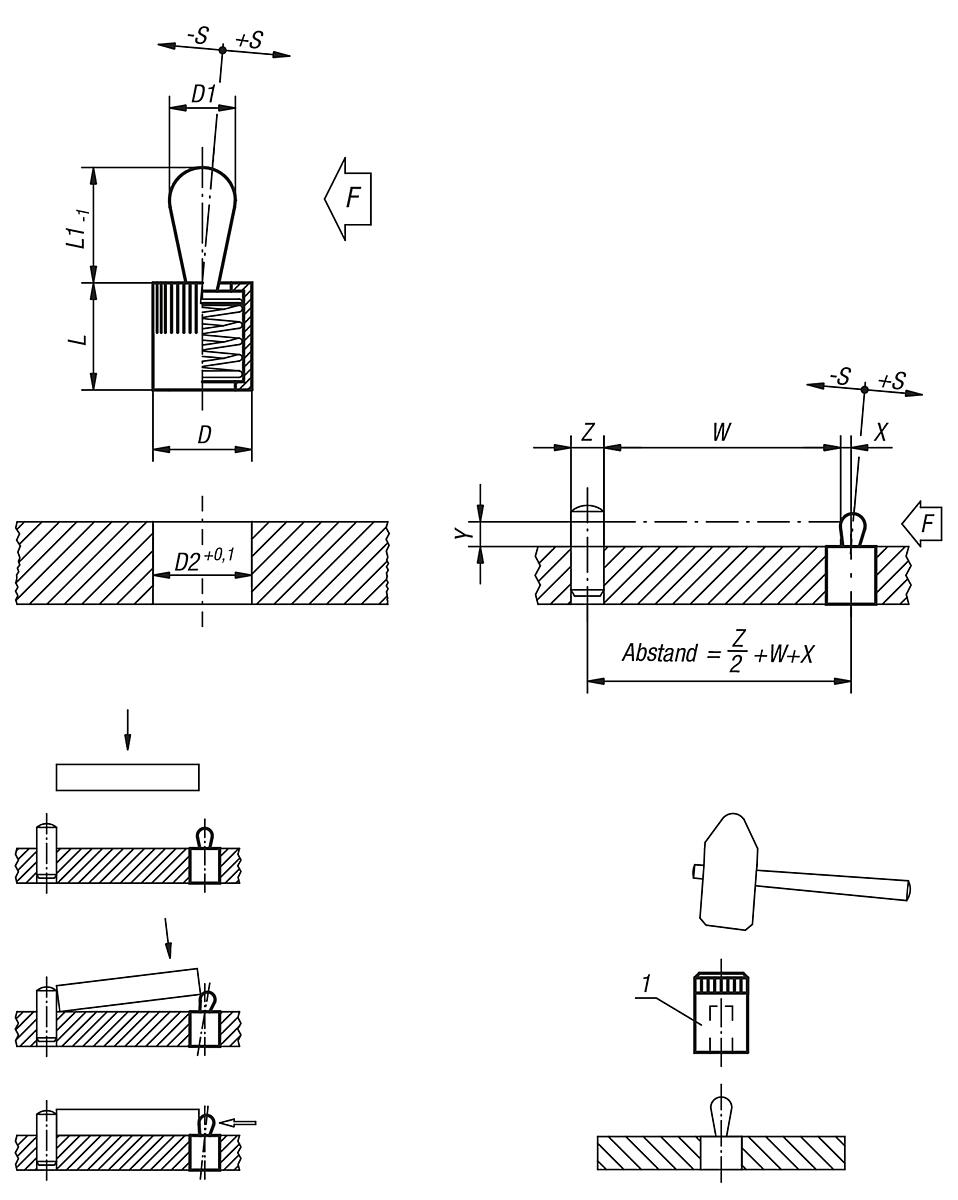

NLM 03330 Federnde Seitendruckstücke ohne Abdichtung, Druckbolzen und Feder aus Stahl
Beschreibung
Werkstoff:
Hülse Aluminium. Feder aus Stahl.
Druckbolzen Stahl.
Ausführung:
Druckbolzen (Stahl) gehärtet und verzinkt.
Hülse blau verzinkt.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe 03330.
W und Z nach Angabe des Kunden.
Hülse Aluminium. Feder aus Stahl.
Druckbolzen Stahl.
Ausführung:
Druckbolzen (Stahl) gehärtet und verzinkt.
Hülse blau verzinkt.
Hinweis:
Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken und Teilen beim:
Gravieren, Beschriften, Bohren, Reiben, Gewinden, Honen, Schleifen, Schweißen, Löten, Bestücken, Montieren usw.
Passende Exzenter zum Justieren siehe 03330.
W und Z nach Angabe des Kunden.
Eigenschaften
| D: | 12 |
|---|---|
| D1: | 8 |
| D2: | 12 |
| F ca. N: | 100 |
| Gewicht ca. g: | 7,4 |
| L: | 13,9 |
| L1: | 13 |
| X bei Y = 1: | - |
| X bei Y = 2: | - |
| X bei Y = 3: | - |
| X bei Y = 4,5: | - |
| X bei Y = 6: | 2,5 |
| X bei Y = 8: | 2,7 |
| ±S: | 1,3 |
Dokumente
1
| Variante | D | L | L1 | D2 | Gewicht ca. g | D1 | ±S | F ca. N | X bei Y = 1 | X bei Y = 2 | X bei Y = 3 | X bei Y = 4,5 | X bei Y = 6 | X bei Y = 8 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10108397 (03330-21034) |
6 | 4 | 7 | 6 | 0,6 | 3 | 0,5 | 10 | 0,8 | 1 | 1 | 1 | 1 | 1 | ab 3,63 € |
|
10108398 (03330-21036) |
6 | 4 | 7 | 6 | 0,6 | 3 | 0,5 | 20 | 0,8 | 1 | 1 | 1 | 1 | 1 | ab 3,63 € |
|
10108399 (03330-21038) |
6 | 4 | 7 | 6 | 0,7 | 3 | 0,5 | 40 | 0,8 | 1 | 1 | 1 | 1 | 1 | ab 3,63 € |
|
10108400 (03330-21054) |
10 | 6,7 | 11 | 10 | 2,7 | 5 | 0,8 | 20 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | ab 3,95 € |
|
10108401 (03330-21056) |
10 | 6,7 | 11 | 10 | 2,8 | 5 | 0,8 | 50 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | ab 3,95 € |
|
10108402 (03330-21058) |
10 | 6,7 | 11 | 10 | 3,1 | 5 | 0,8 | 100 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | ab 3,95 € |
|
10108403 (03330-21064) |
10 | 10,7 | 11 | 10 | 3,4 | 6 | 1 | 40 | - | - | - | 1,7 | 1,9 | 1,9 | ab 4,26 € |
|
10108404 (03330-21066) |
10 | 10,7 | 11 | 10 | 3,6 | 6 | 1 | 75 | - | - | - | 1,7 | 1,9 | 1,9 | ab 4,26 € |
|
10108405 (03330-21068) |
10 | 10,7 | 11 | 10 | 3,8 | 6 | 1 | 150 | - | - | - | 1,7 | 1,9 | 1,9 | ab 4,26 € |
|
10108406 (03330-21084) |
12 | 13,9 | 13 | 12 | 6,8 | 8 | 1,3 | 50 | - | - | - | - | 2,5 | 2,7 | ab 4,65 € |
|
10108407 (03330-21086) |
12 | 13,9 | 13 | 12 | 7,4 | 8 | 1,3 | 100 | - | - | - | - | 2,5 | 2,7 | ab 4,65 € |
|
10108408 (03330-21088) |
12 | 13,9 | 13 | 12 | 7,4 | 8 | 1,3 | 200 | - | - | - | - | 2,5 | 2,7 | ab 4,65 € |
|
10108409 (03330-21104) |
16 | 16,7 | 17 | 16 | 15,0 | 10 | 1,6 | 100 | - | - | - | - | - | 3,1 | ab 5,10 € |
|
10108410 (03330-21106) |
16 | 16,7 | 17 | 16 | 15,0 | 10 | 1,6 | 200 | - | - | - | - | - | 3,1 | ab 5,10 € |
|
10108411 (03330-21108) |
16 | 16,7 | 17 | 16 | 15,3 | 10 | 1,6 | 300 | - | - | - | - | - | 3,1 | ab 5,10 € |
