Produktnummer:
10120233
Herstellernummer:
04030-12
Hersteller:
Norelem

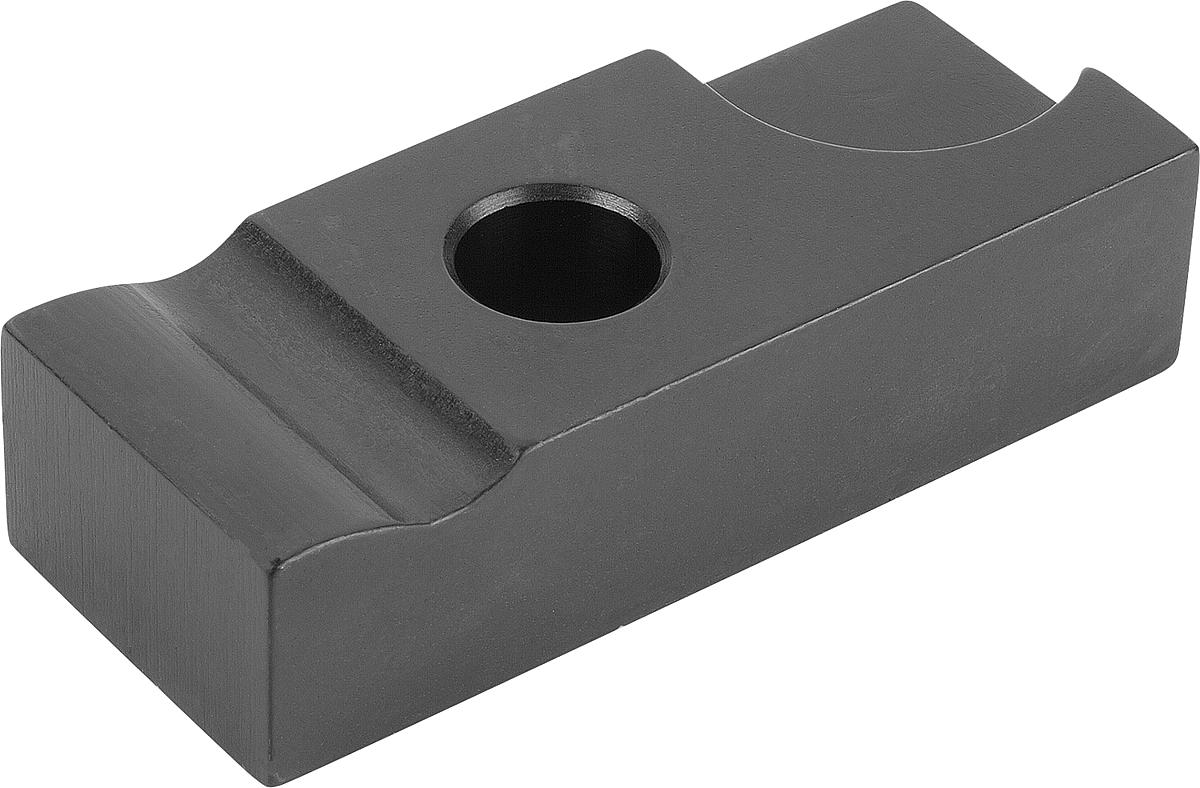

Norelem 04030-12 SCHWENKBARES SPANNEISEN, L=80, B=32
A:
35
B:
32
B1:
9
D:
14
F kN:
20,2
Gewicht ca. kg:
0,300
H:
20
H1:
5
L:
80
L1:
35
L2:
20
L3:
3
R1:
14
Produktnummer:
10120233

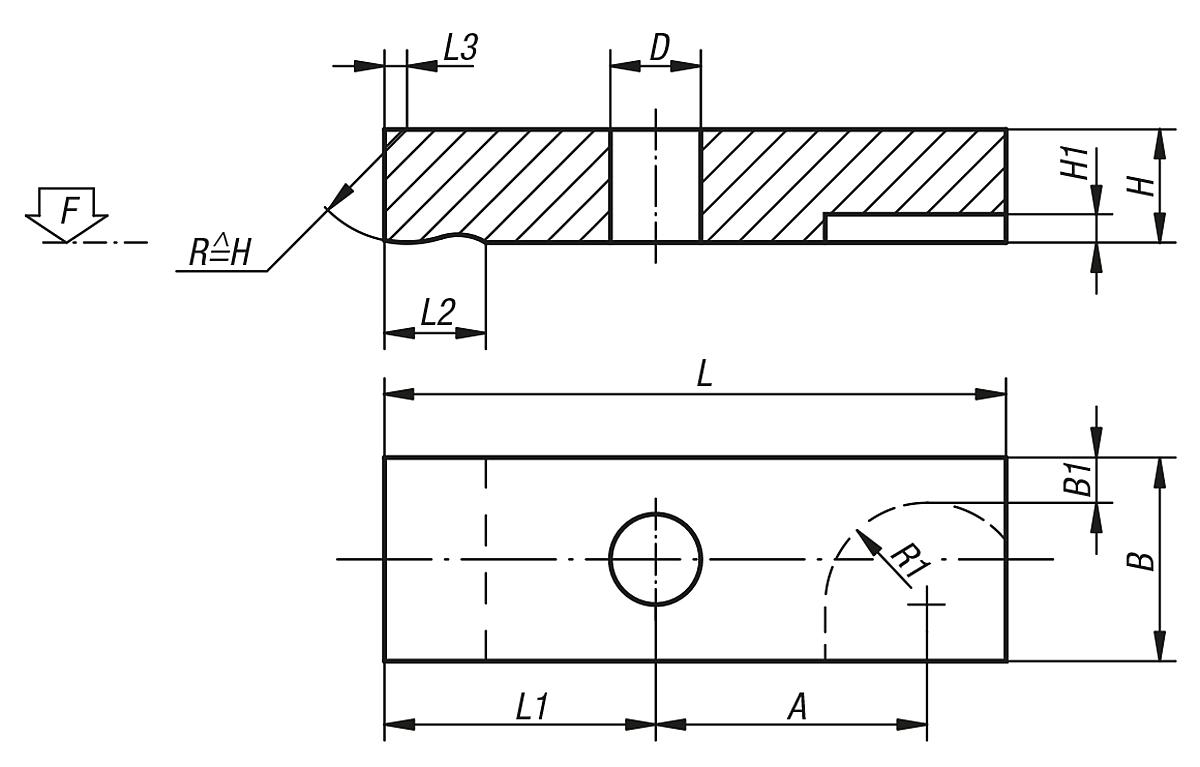

NLM 04030 Schwenkbare Spanneisen
Beschreibung
Werkstoff:
Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04030-10
Hinweis:
Auflagebolzen für diese Spanneisen siehe 02130 und 02150.
Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04030-10
Hinweis:
Auflagebolzen für diese Spanneisen siehe 02130 und 02150.
Eigenschaften
| A: | 35 |
|---|---|
| B: | 32 |
| B1: | 9 |
| D: | 14 |
| F kN: | 20,2 |
| Gewicht ca. kg: | 0,300 |
| H: | 20 |
| H1: | 5 |
| L: | 80 |
| L1: | 35 |
| L2: | 20 |
| L3: | 3 |
| R1: | 14 |
Dokumente
1
| Variante | L | H | B | A | Gewicht ca. kg | L1 | L2 | L3 | D | H1 | F kN | B1 | R1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120229 (04030-05) |
32 | 8 | 12 | 14 | 0,020 | 14 | 8 | 1,2 | 5,5 | 3 | 3,42 | 2,5 | 7 | ab 8,76 € |
|
10120230 (04030-06) |
40 | 10 | 16 | 18 | 0,040 | 17 | 10 | 1,6 | 7 | 3 | 4,82 | 4 | 8 | ab 10,26 € |
|
10120231 (04030-08) |
50 | 12 | 20 | 22 | 0,090 | 22 | 12 | 2 | 9 | 4 | 8,77 | 5 | 10 | ab 11,54 € |
|
10120232 (04030-10) |
63 | 16 | 25 | 0,150 | 28 | 16 | 2,5 | 11 | 4 | 13,9 | 6,5 | 12 | ab 15,92 € | |
|
10120233 (04030-12) |
80 | 20 | 32 | 35 | 0,300 | 35 | 20 | 3 | 14 | 5 | 20,2 | 9 | 14 | ab 22,32 € |
|
10120234 (04030-14) |
100 | 25 | 40 | 44 | 0,620 | 44 | 25 | 4 | 16 | 6 | 27,6 | 12 | 16 | ab 35,11 € |
|
10120235 (04030-16) |
125 | 30 | 50 | 54 | 1,520 | 55 | 32 | 5 | 18 | 6 | 37,8 | 16 | 18 | ab 48,38 € |
|
10120236 (04030-20) |
160 | 30 | 60 | 65 | 2,650 | 75 | 40 | 6 | 22 | 8 | 58,8 | 20,5 | 22 | ab 74,16 € |
