Produktnummer:
10120234
Herstellernummer:
04030-14
Hersteller:
Norelem

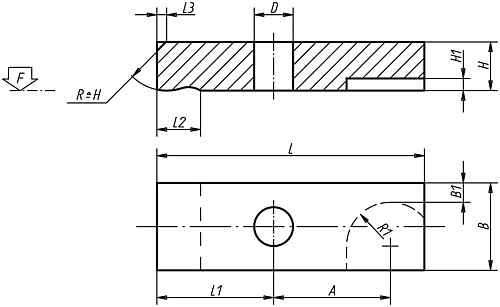

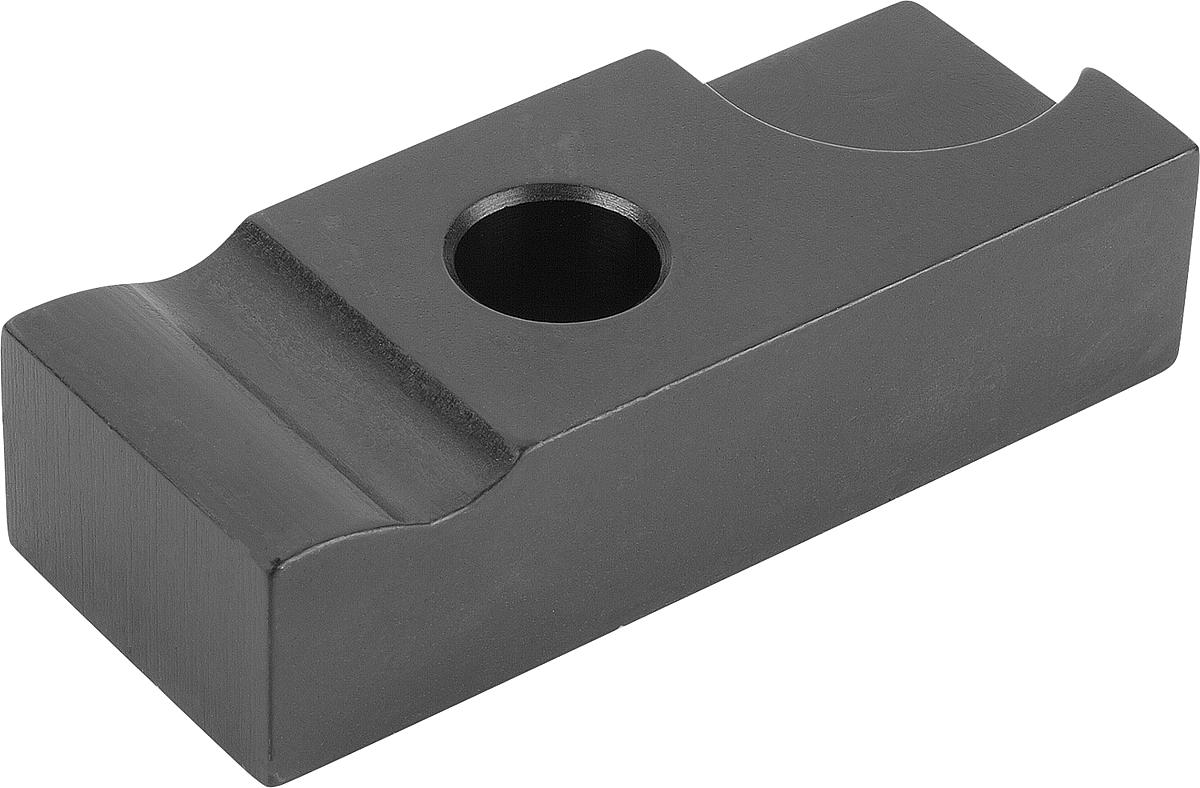

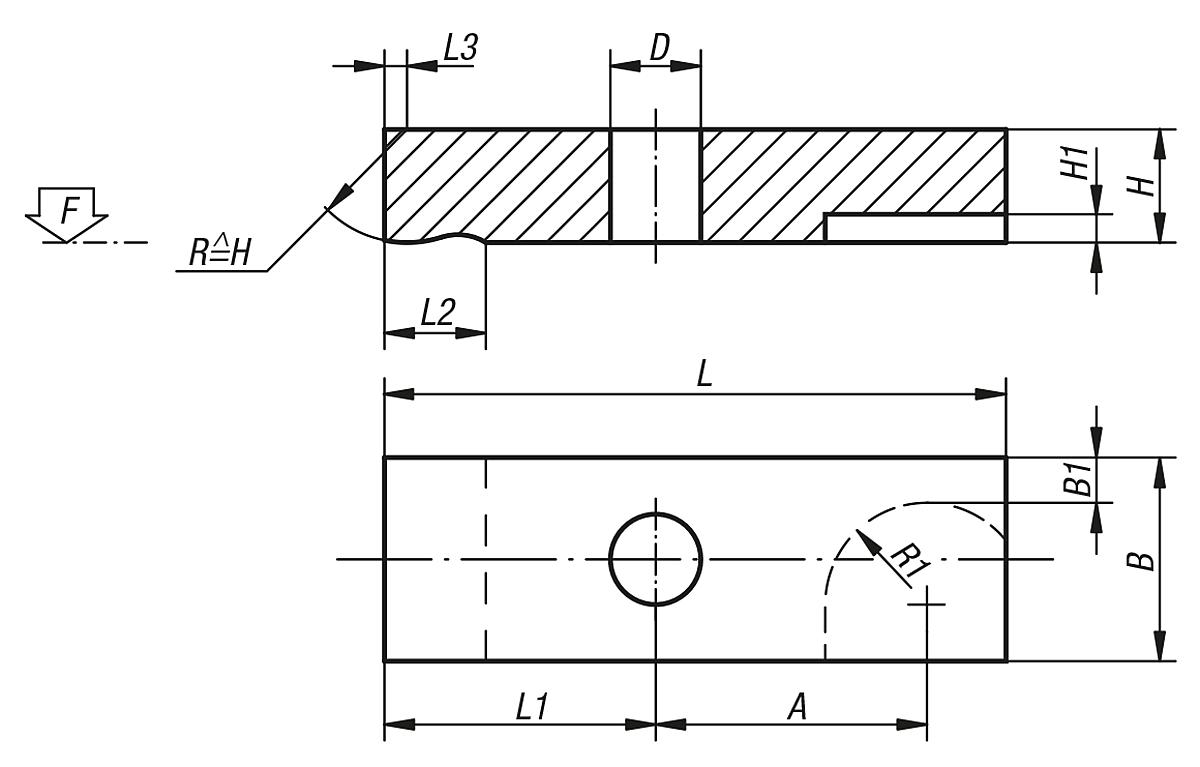

Norelem 04030-14 SCHWENKBARES SPANNEISEN, L=100, B=40
A:
44
B:
40
B1:
12
D:
16
F kN:
27,6
Gewicht ca. kg:
0,620
H:
25
H1:
6
L:
100
L1:
44
L2:
25
L3:
4
R1:
16
Produktnummer:
10120234

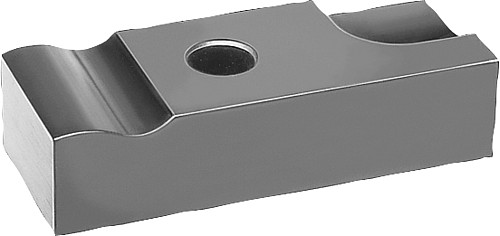

NLM 04030 Schwenkbare Spanneisen
Beschreibung
Werkstoff:
Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04030-10
Hinweis:

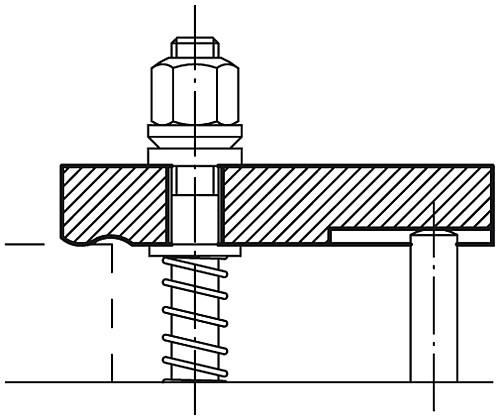

Auflagebolzen für diese Spanneisen siehe 02130 und 02150.
Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04030-10
Hinweis:
Auflagebolzen für diese Spanneisen siehe 02130 und 02150.
Eigenschaften
| A: | 44 |
|---|---|
| B: | 40 |
| B1: | 12 |
| D: | 16 |
| F kN: | 27,6 |
| Gewicht ca. kg: | 0,620 |
| H: | 25 |
| H1: | 6 |
| L: | 100 |
| L1: | 44 |
| L2: | 25 |
| L3: | 4 |
| R1: | 16 |
Dokumente
1
| Variante | A | B | B1 | D | F kN | Gewicht ca. kg | H | H1 | L | L1 | L2 | L3 | R1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120229 (04030-05) |
14 | 12 | 2,5 | 5,5 | 3,42 | 0,020 | 8 | 3 | 32 | 14 | 8 | 1,2 | 7 | ab 8,76 € |
|
10120230 (04030-06) |
18 | 16 | 4 | 7 | 4,82 | 0,040 | 10 | 3 | 40 | 17 | 10 | 1,6 | 8 | ab 10,26 € |
|
10120231 (04030-08) |
22 | 20 | 5 | 9 | 8,77 | 0,090 | 12 | 4 | 50 | 22 | 12 | 2 | 10 | ab 11,54 € |
|
10120232 (04030-10) |
25 | 6,5 | 11 | 13,9 | 0,150 | 16 | 4 | 63 | 28 | 16 | 2,5 | 12 | ab 15,92 € | |
|
10120233 (04030-12) |
35 | 32 | 9 | 14 | 20,2 | 0,300 | 20 | 5 | 80 | 35 | 20 | 3 | 14 | ab 22,32 € |
|
10120234 (04030-14) |
44 | 40 | 12 | 16 | 27,6 | 0,620 | 25 | 6 | 100 | 44 | 25 | 4 | 16 | ab 35,11 € |
|
10120235 (04030-16) |
54 | 50 | 16 | 18 | 37,8 | 1,520 | 30 | 6 | 125 | 55 | 32 | 5 | 18 | ab 48,38 € |
|
10120236 (04030-20) |
65 | 60 | 20,5 | 22 | 58,8 | 2,650 | 30 | 8 | 160 | 75 | 40 | 6 | 22 | ab 74,16 € |
