Produktnummer:
10120239
Herstellernummer:
04050-08
Hersteller:
Norelem

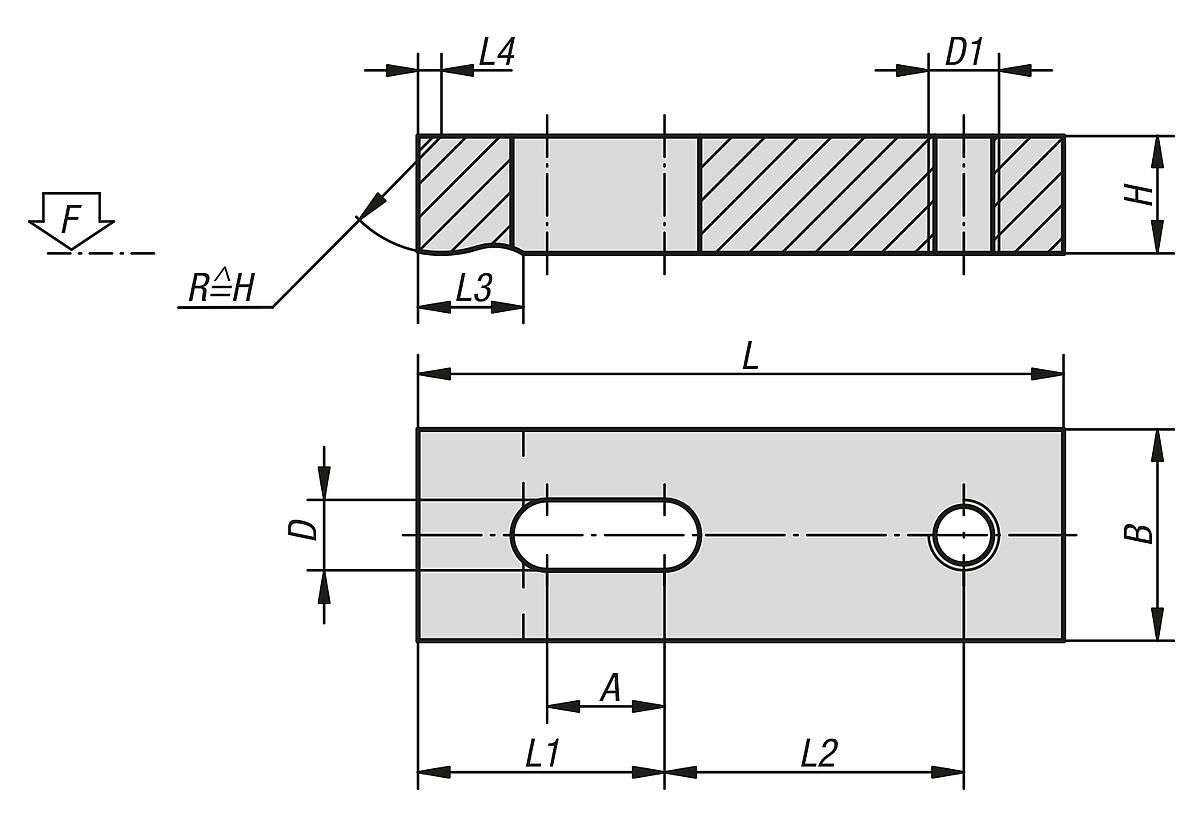

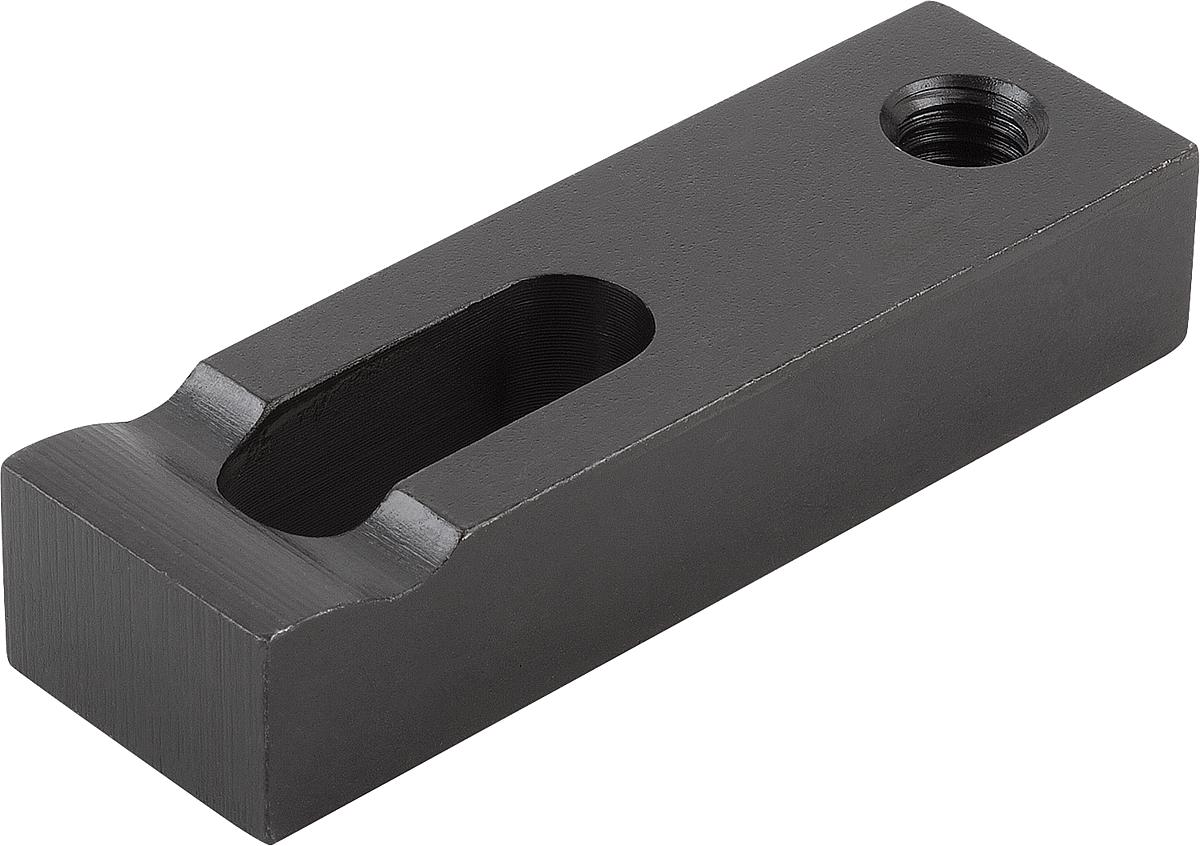

Norelem 04050-08 VERSTELLBARES SPANNEISEN, L=63, B=20
A:
16
B:
20
D:
9
D1:
M8
F kN:
8,77
Gewicht ca. kg:
0,090
H:
12
L:
63
L1:
28
L2:
29
L3:
12
L4:
2
Produktnummer:
10120239
NLM 04050 Verstellbare Spanneisen
Beschreibung
Werkstoff:
Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04050-08
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04050-08
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Eigenschaften
| A: | 16 |
|---|---|
| B: | 20 |
| D: | 9 |
| D1: | M8 |
| F kN: | 8,77 |
| Gewicht ca. kg: | 0,090 |
| H: | 12 |
| L: | 63 |
| L1: | 28 |
| L2: | 29 |
| L3: | 12 |
| L4: | 2 |
Dokumente
1
| Variante | H | B | A | L | Gewicht ca. kg | D1 | L1 | L2 | L3 | L4 | D | F kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120237 (04050-05) |
8 | 12 | 10 | 40 | 0,020 | M6 | 18 | 18 | 8 | 1,2 | 5,5 | 3,42 | ab 9,66 € |
|
10120238 (04050-06) |
10 | 16 | 12 | 50 | 0,040 | M6 | 22 | 23 | 10 | 1,6 | 7 | 4,82 | ab 11,03 € |
|
10120239 (04050-08) |
12 | 20 | 16 | 63 | 0,090 | M8 | 28 | 29 | 12 | 2 | 9 | 8,77 | ab 12,74 € |
|
10120240 (04050-10) |
16 | 25 | 20 | 80 | 0,150 | M10 | 36 | 36 | 16 | 2,5 | 11 | 13,9 | ab 16,86 € |
|
10120241 (04050-12) |
20 | 32 | 25 | 100 | 0,300 | M12 | 45 | 45 | 20 | 3 | 14 | 20,2 | ab 23,56 € |
|
10120242 (04050-14) |
25 | 40 | 32 | 125 | 0,620 | M14 | 57 | 56 | 25 | 4 | 16 | 27,6 | ab 35,74 € |
|
10120243 (04050-16) |
30 | 50 | 40 | 160 | 1,520 | M16 | 72 | 72 | 32 | 5 | 18 | 37,8 | ab 62,45 € |
|
10120244 (04050-20) |
30 | 60 | 50 | 200 | 2,650 | M20 | 90 | 90 | 40 | 6 | 22 | 58,8 | ab 124,57 € |
