Produktnummer:
10120244
Herstellernummer:
04050-20
Hersteller:
Norelem

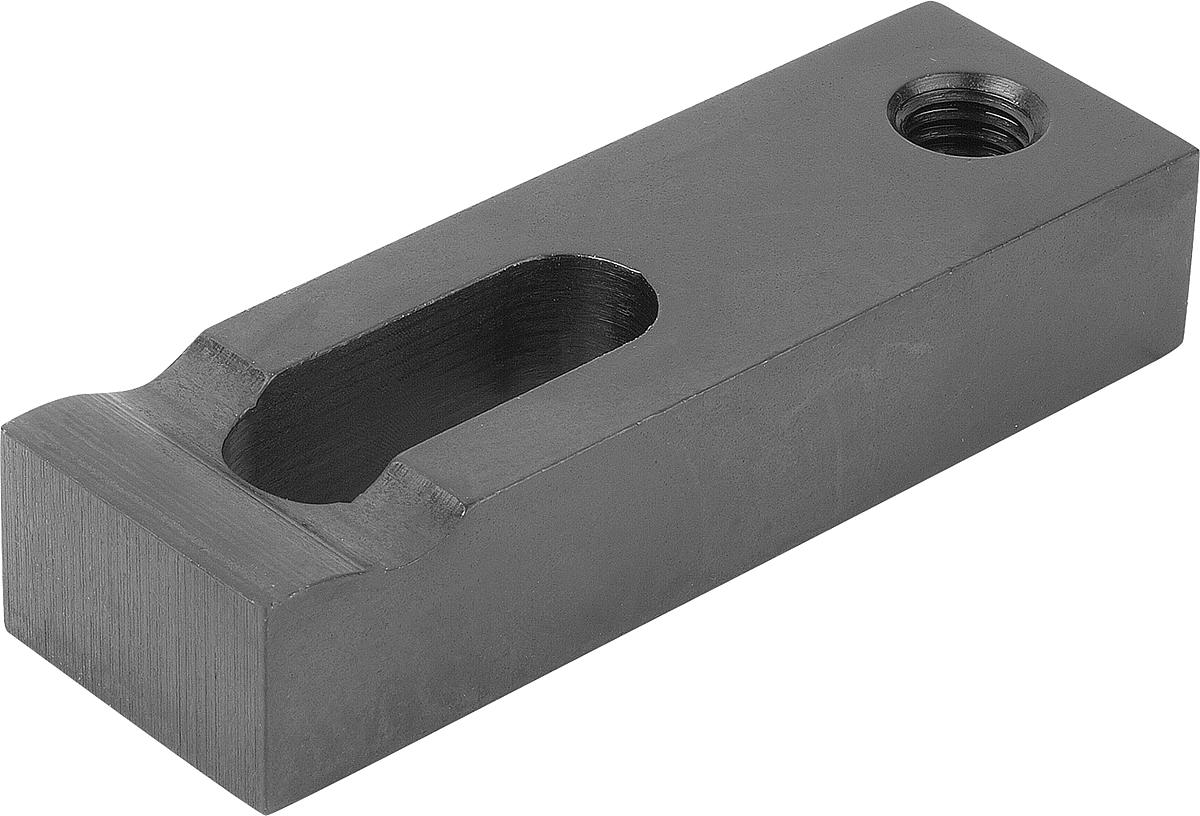

Norelem 04050-20 VERSTELLBARES SPANNEISEN, L=200, B=60
A:
50
B:
60
D:
22
D1:
M20
F kN:
58,8
Gewicht ca. kg:
2,650
H:
30
L:
200
L1:
90
L2:
90
L3:
40
L4:
6
Produktnummer:
10120244
NLM 04050 Verstellbare Spanneisen
Beschreibung
Werkstoff:
Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04050-08
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.
Vergütungsstahl 1.1191.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 04050-08
Hinweis:
Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.

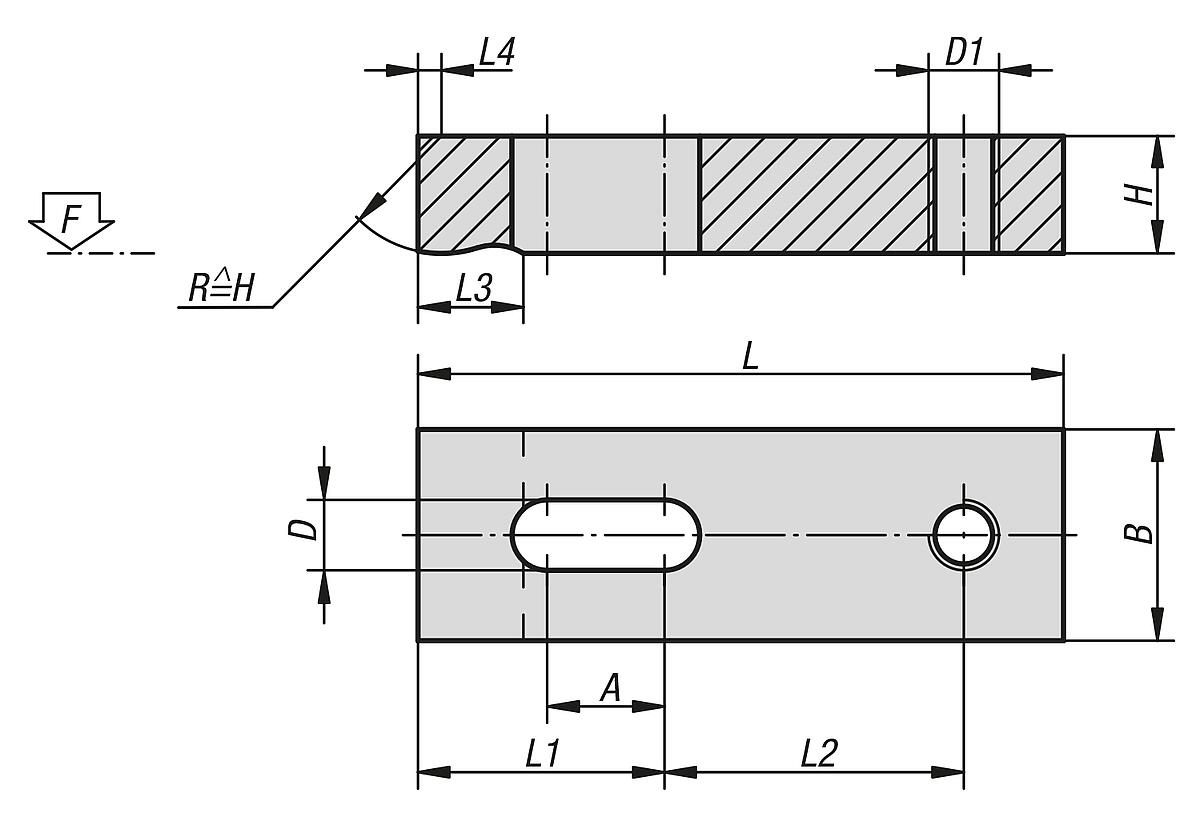

Eigenschaften
| A: | 50 |
|---|---|
| B: | 60 |
| D: | 22 |
| D1: | M20 |
| F kN: | 58,8 |
| Gewicht ca. kg: | 2,650 |
| H: | 30 |
| L: | 200 |
| L1: | 90 |
| L2: | 90 |
| L3: | 40 |
| L4: | 6 |
Dokumente
1
| Variante | A | B | D | D1 | F kN | Gewicht ca. kg | H | L | L1 | L2 | L3 | L4 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120237 (04050-05) |
10 | 12 | 5,5 | M6 | 3,42 | 0,020 | 8 | 40 | 18 | 18 | 8 | 1,2 | ab 9,66 € |
|
10120238 (04050-06) |
12 | 16 | 7 | M6 | 4,82 | 0,040 | 10 | 50 | 22 | 23 | 10 | 1,6 | ab 11,03 € |
|
10120239 (04050-08) |
16 | 20 | 9 | M8 | 8,77 | 0,090 | 12 | 63 | 28 | 29 | 12 | 2 | ab 12,74 € |
|
10120240 (04050-10) |
20 | 25 | 11 | M10 | 13,9 | 0,150 | 16 | 80 | 36 | 36 | 16 | 2,5 | ab 16,86 € |
|
10120241 (04050-12) |
25 | 32 | 14 | M12 | 20,2 | 0,300 | 20 | 100 | 45 | 45 | 20 | 3 | ab 23,56 € |
|
10120242 (04050-14) |
32 | 40 | 16 | M14 | 27,6 | 0,620 | 25 | 125 | 57 | 56 | 25 | 4 | ab 35,74 € |
|
10120243 (04050-16) |
40 | 50 | 18 | M16 | 37,8 | 1,520 | 30 | 160 | 72 | 72 | 32 | 5 | ab 62,45 € |
|
10120244 (04050-20) |
50 | 60 | 22 | M20 | 58,8 | 2,650 | 30 | 200 | 90 | 90 | 40 | 6 | ab 124,57 € |
