Produktnummer:
10120557
Herstellernummer:
04310-08
Hersteller:
Norelem

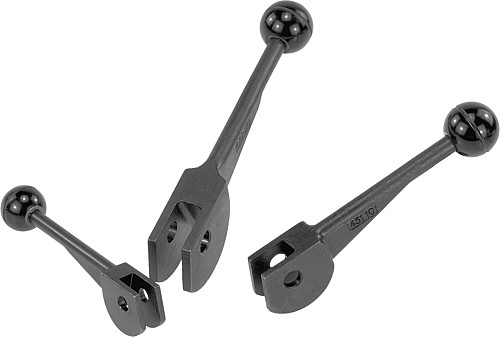

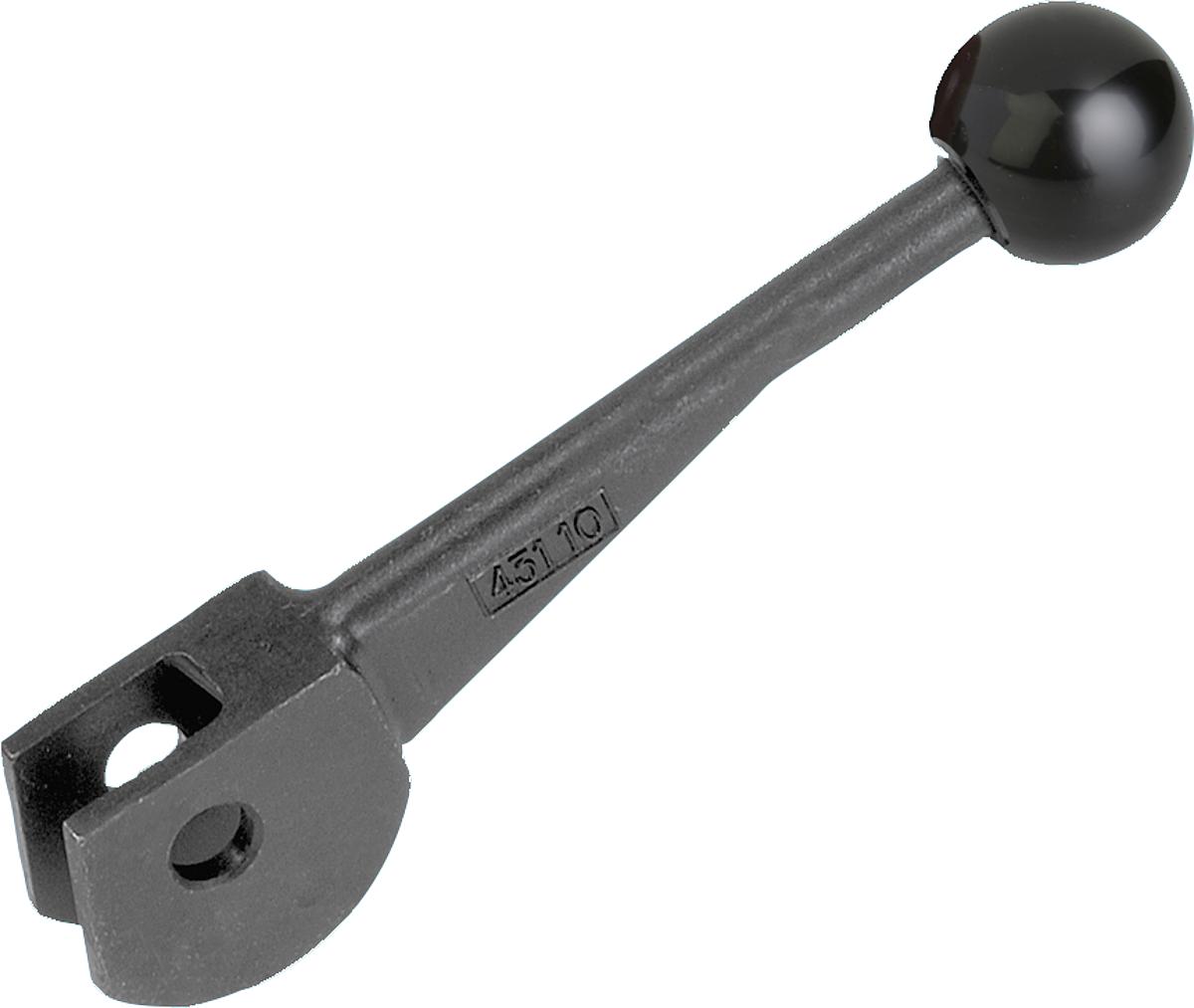

Norelem 04310-08 EXZENTERHEBEL DOPPELT D=8H11,
B:
16
B1:
9
D:
8
D1:
25
Gewicht ca. kg:
0,100
H:
28
H1:
18,5
L:
100
L1:
14,9
R:
17,5
R1:
19,2
Produktnummer:
10120557
NLM 04310 Exzenterhebel doppelt
Beschreibung
Werkstoff:
Vergütungsstahl 1.7220, Kugel Kunststoff.
Ausführung:
vergütet und brüniert.
Bestellbeispiel:
nlm 04310-12
Hinweis:
Passender Achsbolzen siehe 04250.

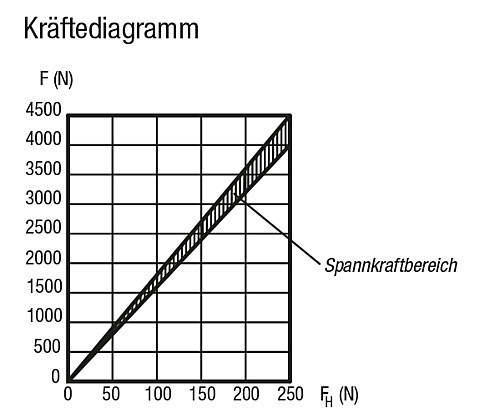

Der Exzenterhebel ist ein logarithmischer Spiralexzenter mit gleichbleibenden Spanneigenschaften im Bereich der gesamten Arbeitsfläche.
Vergütungsstahl 1.7220, Kugel Kunststoff.
Ausführung:
vergütet und brüniert.
Bestellbeispiel:
nlm 04310-12
Hinweis:
Passender Achsbolzen siehe 04250.
Der Exzenterhebel ist ein logarithmischer Spiralexzenter mit gleichbleibenden Spanneigenschaften im Bereich der gesamten Arbeitsfläche.

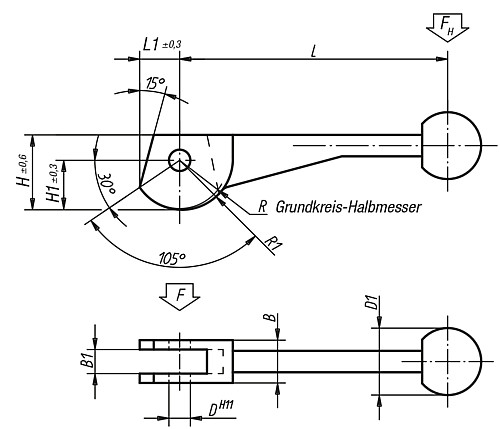

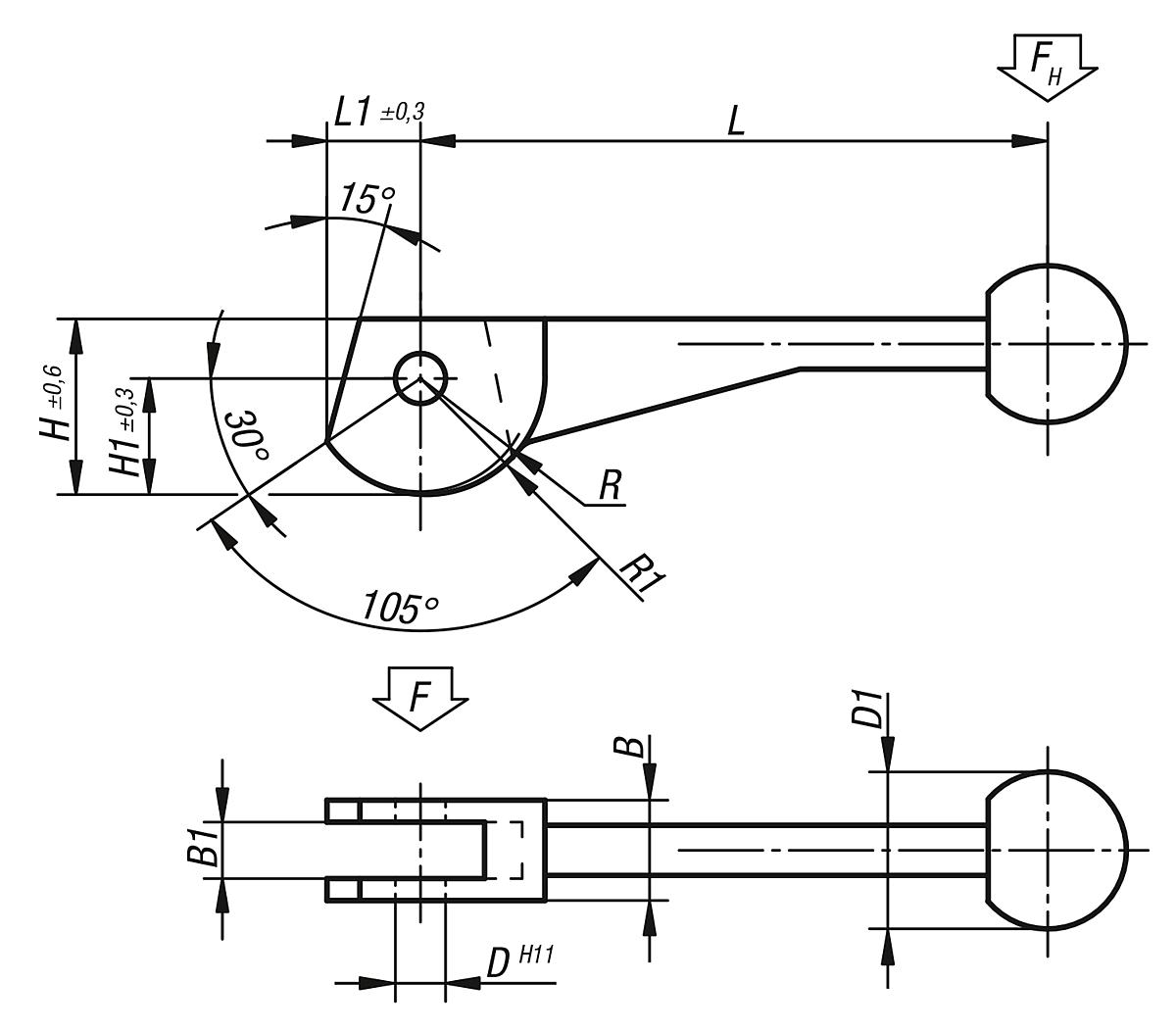

Eigenschaften
| B: | 16 |
|---|---|
| B1: | 9 |
| D: | 8 |
| D1: | 25 |
| Gewicht ca. kg: | 0,100 |
| H: | 28 |
| H1: | 18,5 |
| L: | 100 |
| L1: | 14,9 |
| R: | 17,5 |
| R1: | 19,2 |
Dokumente
1
| Variante | D | H | B | H1 | Gewicht ca. kg | D1 | L | B1 | R | L1 | R1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120557 (04310-08) |
8 | 28 | 16 | 18,5 | 0,100 | 25 | 100 | 9 | 17,5 | 14,9 | 19,2 | ab 32,80 € |
|
10120558 (04310-10) |
10 | 35 | 20 | 23,3 | 0,205 | 30 | 120 | 12 | 21,5 | 18,7 | 24 | ab 39,98 € |
|
10120559 (04310-12) |
12 | 44 | 25 | 30,2 | 0,330 | 30 | 138,5 | 14 | 28 | 24,3 | 31,2 | ab 52,29 € |
