Produktnummer:
10120558
Herstellernummer:
04310-10
Hersteller:
Norelem

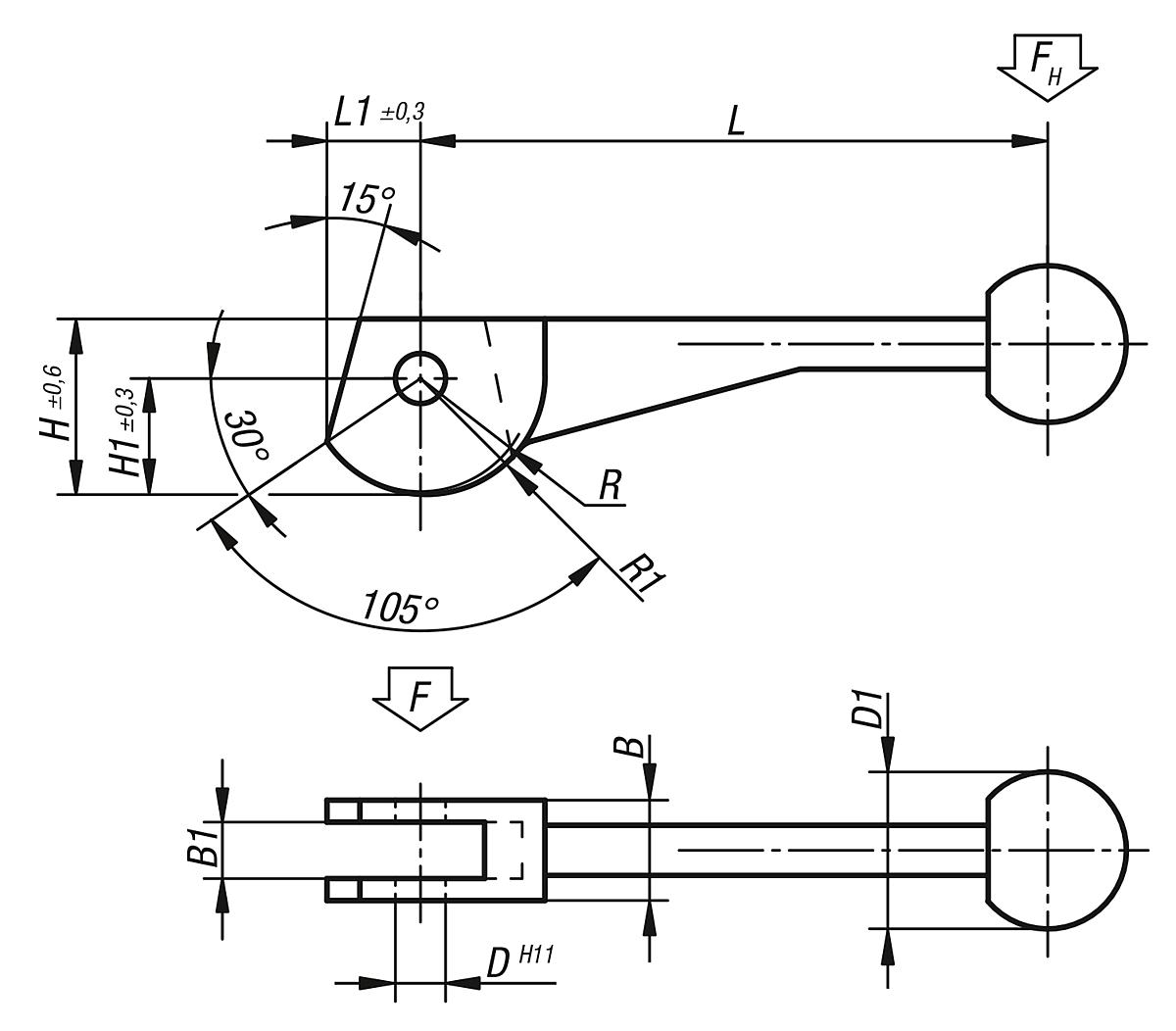

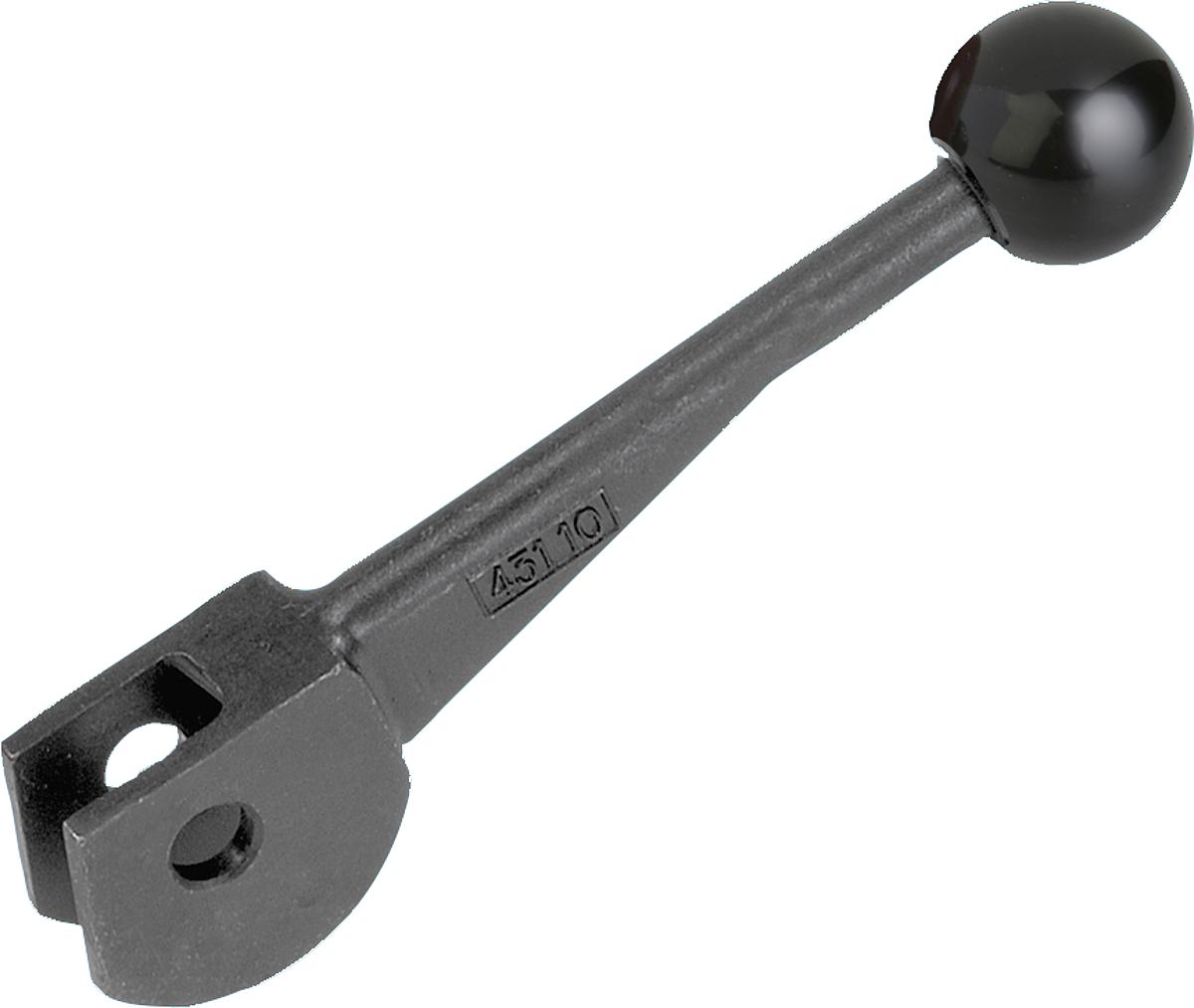

Norelem 04310-10 EXZENTERHEBEL DOPPELT D=10H11,
B:
20
B1:
12
D:
10
D1:
30
Gewicht ca. kg:
0,205
H:
35
H1:
23,3
L:
120
L1:
18,7
R:
21,5
R1:
24
Produktnummer:
10120558
NLM 04310 Exzenterhebel doppelt
Beschreibung
Werkstoff:
Vergütungsstahl 1.7220, Kugel Kunststoff.
Ausführung:
vergütet und brüniert.
Bestellbeispiel:
nlm 04310-12
Hinweis:
Passender Achsbolzen siehe 04250.
Der Exzenterhebel ist ein logarithmischer Spiralexzenter mit gleichbleibenden Spanneigenschaften im Bereich der gesamten Arbeitsfläche.
Vergütungsstahl 1.7220, Kugel Kunststoff.
Ausführung:
vergütet und brüniert.
Bestellbeispiel:
nlm 04310-12
Hinweis:
Passender Achsbolzen siehe 04250.
Der Exzenterhebel ist ein logarithmischer Spiralexzenter mit gleichbleibenden Spanneigenschaften im Bereich der gesamten Arbeitsfläche.
Eigenschaften
| B: | 20 |
|---|---|
| B1: | 12 |
| D: | 10 |
| D1: | 30 |
| Gewicht ca. kg: | 0,205 |
| H: | 35 |
| H1: | 23,3 |
| L: | 120 |
| L1: | 18,7 |
| R: | 21,5 |
| R1: | 24 |
Dokumente
1
| Variante | B | B1 | D | D1 | Gewicht ca. kg | H | H1 | L | L1 | R | R1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10120557 (04310-08) |
16 | 9 | 8 | 25 | 0,100 | 28 | 18,5 | 100 | 14,9 | 17,5 | 19,2 | ab 32,80 € |
|
10120558 (04310-10) |
20 | 12 | 10 | 30 | 0,205 | 35 | 23,3 | 120 | 18,7 | 21,5 | 24 | ab 39,98 € |
|
10120559 (04310-12) |
25 | 14 | 12 | 30 | 0,330 | 44 | 30,2 | 138,5 | 24,3 | 28 | 31,2 | ab 52,29 € |
