Produktnummer:
10122101
Herstellernummer:
05040-05
Hersteller:
Norelem

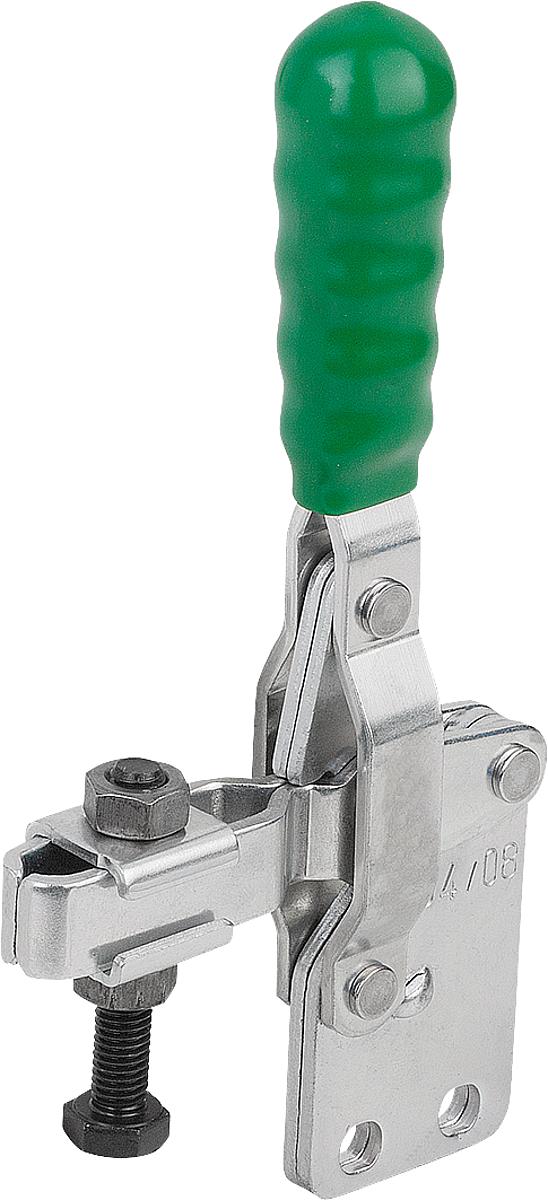

Norelem 05040-05 SCHNELLSPANNER VERTIKAL, MIT GERADEM FUSS, D=M5X35
A max.:
16
A min.:
14
D:
M5x35
D1:
4,5
F kN:
0,8
Gewicht ca. kg:
0,080
H:
18
H1:
31
H2:
9,5
H3:
36
H4:
10
J:
5
L:
4,5
L1 max.:
35
L1 min.:
16
L3:
26
L4:
5
R1:
56,5
R2:
96
S:
10,5
S1:
4
S2:
16
Produktnummer:
10122101

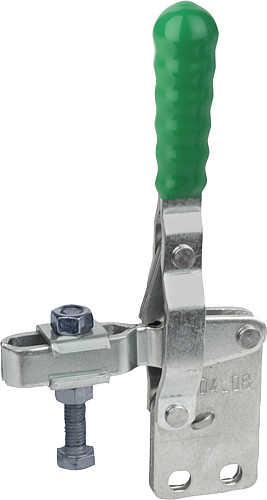

NLM 05040 Schnellspanner vertikal mit geradem Fuß
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05040-12
Hinweis:
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05040-12
Hinweis:
Zubehör siehe 05200 – 05280.

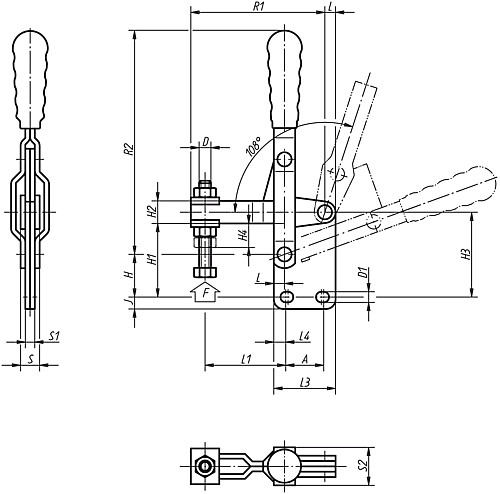

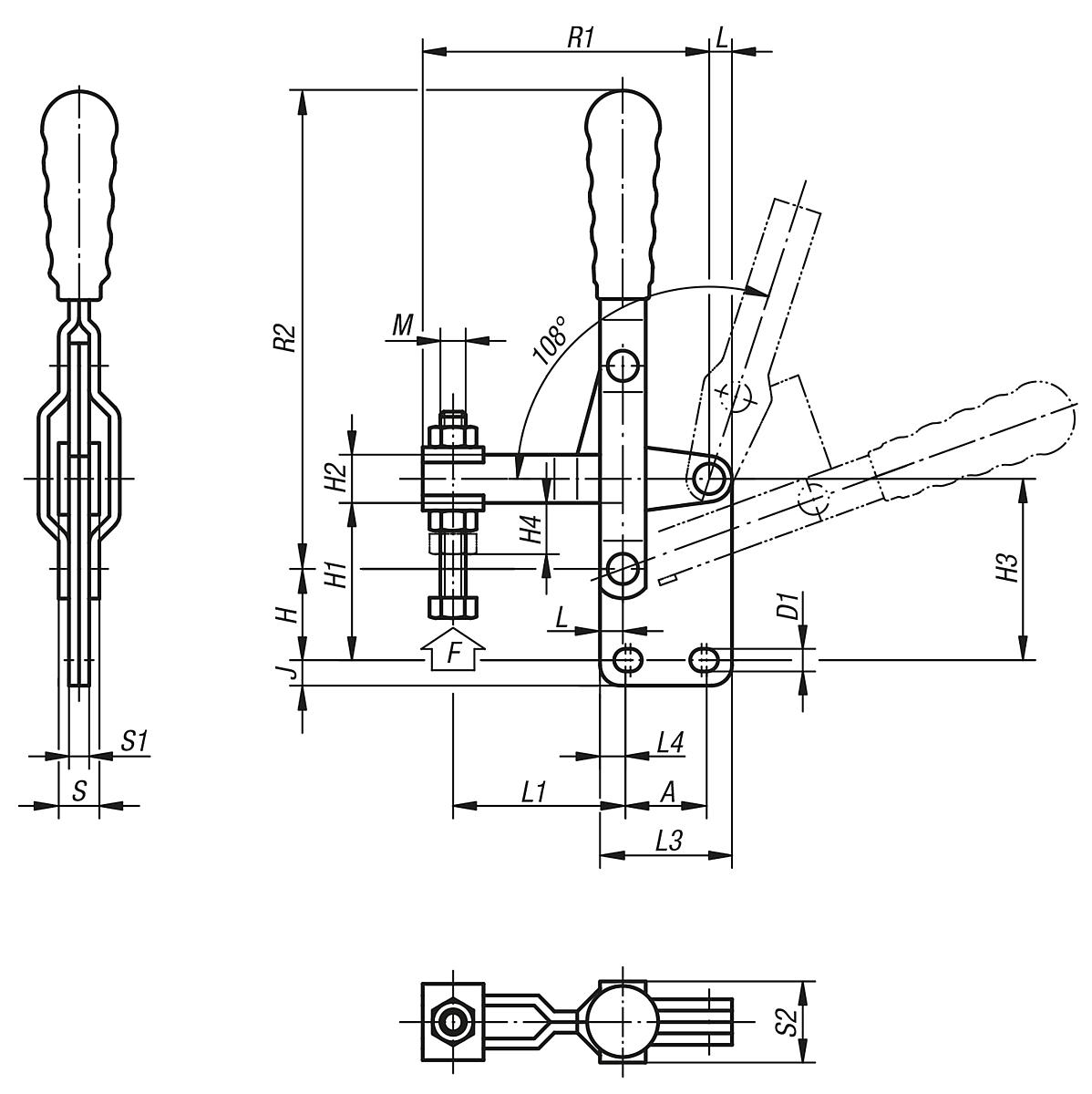

Eigenschaften
| A max.: | 16 |
|---|---|
| A min.: | 14 |
| D: | M5x35 |
| D1: | 4,5 |
| F kN: | 0,8 |
| Gewicht ca. kg: | 0,080 |
| H: | 18 |
| H1: | 31 |
| H2: | 9,5 |
| H3: | 36 |
| H4: | 10 |
| J: | 5 |
| L: | 4,5 |
| L1 max.: | 35 |
| L1 min.: | 16 |
| L3: | 26 |
| L4: | 5 |
| R1: | 56,5 |
| R2: | 96 |
| S: | 10,5 |
| S1: | 4 |
| S2: | 16 |
Dokumente
1
| Variante | A max. | A min. | D | D1 | F kN | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | J | L | L1 max. | L1 min. | L3 | L4 | R1 | R2 | S | S1 | S2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122101 (05040-05) |
16 | 14 | M5x35 | 4,5 | 0,8 | 0,080 | 18 | 31 | 9,5 | 36 | 10 | 5 | 4,5 | 35 | 16 | 26 | 5 | 56,5 | 96 | 10,5 | 4 | 16 | ab 13,91 € |
|
10122102 (05040-06) |
14 | 12 | M6x50 | 5,5 | 1 | 0,100 | 21 | 37 | 11,5 | 43 | 11 | 5,5 | 5,5 | 46 | 23 | 32 | 9 | 70,5 | 121 | 13,5 | 6 | 23 | ab 15,63 € |
|
10122103 (05040-08) |
21 | 19 | M8x50 | 6,5 | 2,3 | 0,230 | 26,5 | 45,5 | 14 | 52,5 | 14 | 6,5 | 7 | 55 | 27 | 39 | 9 | 86 | 143 | 16 | 6 | 23 | ab 17,96 € |
|
10122104 (05040-10) |
28 | 26 | M10x70 | 8,5 | 3,5 | 0,350 | 33 | 52 | 18 | 61 | 18 | 9 | 8 | 74 | 33 | 43 | 7,5 | 110 | 177 | 18 | 7 | 26 | ab 25,61 € |
|
10122105 (05040-12) |
32 | 32 | M12x80 | 8,5 | 4,6 | 0,460 | 41 | 61 | 22 | 72 | 21 | 11,5 | 10 | 100 | 45 | 50 | 9 | 140 | 215 | 23 | 8 | 30 | ab 33,40 € |
