Produktnummer:
10122104
Herstellernummer:
05040-10
Hersteller:
Norelem

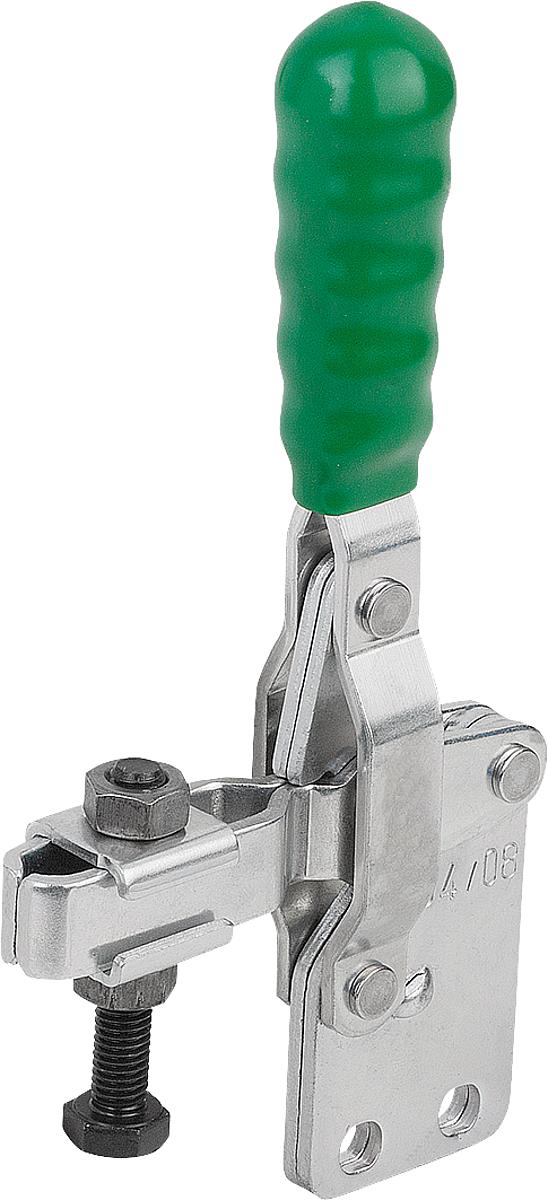

Norelem 05040-10 SCHNELLSPANNER VERTIKAL, MIT GERADEM FUSS, D=M10X70
A max.:
28
A min.:
26
D:
M10x70
D1:
8,5
F kN:
3,5
Gewicht ca. kg:
0,350
H:
33
H1:
52
H2:
18
H3:
61
H4:
18
J:
9
L:
8
L1 max.:
74
L1 min.:
33
L3:
43
L4:
7,5
R1:
110
R2:
177
S:
18
S1:
7
S2:
26
Produktnummer:
10122104
NLM 05040 Schnellspanner vertikal mit geradem Fuß
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05040-12
Hinweis:
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05040-12
Hinweis:
Zubehör siehe 05200 – 05280.

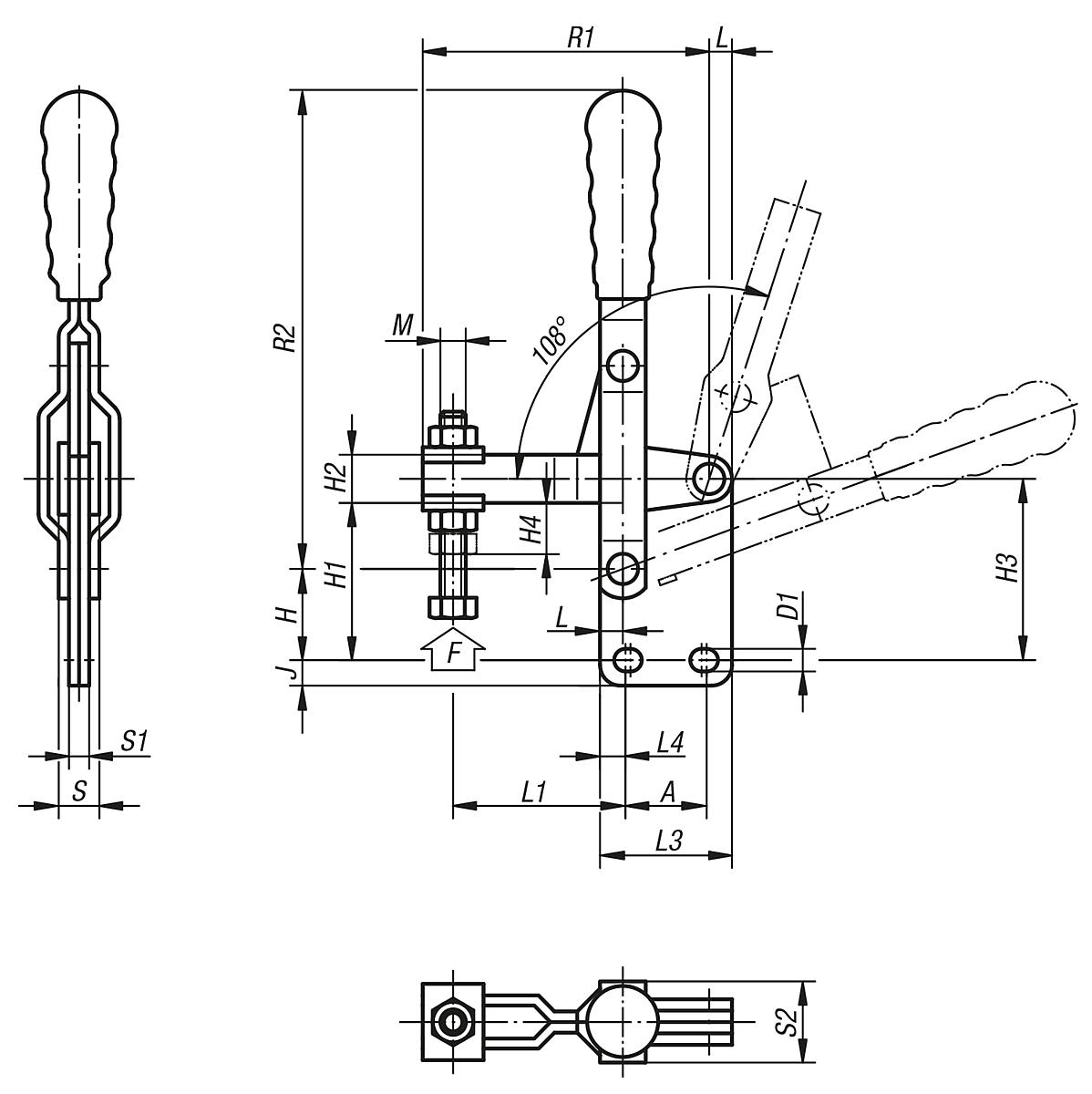

Eigenschaften
| A max.: | 28 |
|---|---|
| A min.: | 26 |
| D: | M10x70 |
| D1: | 8,5 |
| F kN: | 3,5 |
| Gewicht ca. kg: | 0,350 |
| H: | 33 |
| H1: | 52 |
| H2: | 18 |
| H3: | 61 |
| H4: | 18 |
| J: | 9 |
| L: | 8 |
| L1 max.: | 74 |
| L1 min.: | 33 |
| L3: | 43 |
| L4: | 7,5 |
| R1: | 110 |
| R2: | 177 |
| S: | 18 |
| S1: | 7 |
| S2: | 26 |
Dokumente
1
| Variante | A max. | A min. | D | D1 | F kN | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | J | L | L1 max. | L1 min. | L3 | L4 | R1 | R2 | S | S1 | S2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122101 (05040-05) |
16 | 14 | M5x35 | 4,5 | 0,8 | 0,080 | 18 | 31 | 9,5 | 36 | 10 | 5 | 4,5 | 35 | 16 | 26 | 5 | 56,5 | 96 | 10,5 | 4 | 16 | ab 13,91 € |
|
10122102 (05040-06) |
14 | 12 | M6x50 | 5,5 | 1 | 0,100 | 21 | 37 | 11,5 | 43 | 11 | 5,5 | 5,5 | 46 | 23 | 32 | 9 | 70,5 | 121 | 13,5 | 6 | 23 | ab 15,63 € |
|
10122103 (05040-08) |
21 | 19 | M8x50 | 6,5 | 2,3 | 0,230 | 26,5 | 45,5 | 14 | 52,5 | 14 | 6,5 | 7 | 55 | 27 | 39 | 9 | 86 | 143 | 16 | 6 | 23 | ab 17,96 € |
|
10122104 (05040-10) |
28 | 26 | M10x70 | 8,5 | 3,5 | 0,350 | 33 | 52 | 18 | 61 | 18 | 9 | 8 | 74 | 33 | 43 | 7,5 | 110 | 177 | 18 | 7 | 26 | ab 25,61 € |
|
10122105 (05040-12) |
32 | 32 | M12x80 | 8,5 | 4,6 | 0,460 | 41 | 61 | 22 | 72 | 21 | 11,5 | 10 | 100 | 45 | 50 | 9 | 140 | 215 | 23 | 8 | 30 | ab 33,40 € |
