Produktnummer:
10122109
Herstellernummer:
05060-05
Hersteller:
Norelem

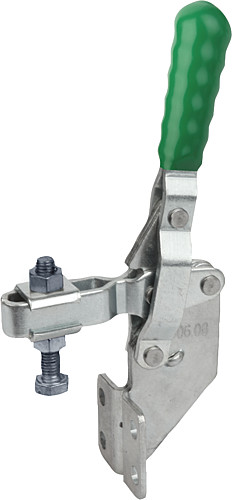

Norelem 05060-05 SCHNELLSPANNER VERTIKAL, MIT ABGEWINKELTEM FUSS, M5X35
A max.:
16
A min.:
14
B:
22
D:
M5x35
D1:
4,5
F kN:
0,8
Gewicht ca. kg:
0,110
H:
10
H1:
23
H2:
9,5
H3:
33
H4:
10
L:
4,5
L1 max.:
26
L1 min.:
7
L2:
32
L3:
26
L4:
5
L5:
30
L6:
8,5
R1:
56,5
R2:
96
S:
10,5
S1:
2
Produktnummer:
10122109
NLM 05060 Schnellspanner vertikal mit abgewinkeltem Fuß
Beschreibung
Werkstoff:
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05060-06
Hinweis:
Zubehör siehe 05200 – 05280.
Einsatzstahl 1.0301.
Ausführung:
Stahlteile verzinkt,
Achsbolzen vergütet,
Kunststoffgriff ölbeständig.
Bestellbeispiel:
nlm 05060-06
Hinweis:
Zubehör siehe 05200 – 05280.

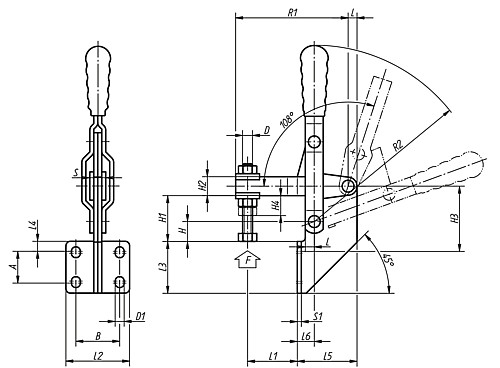

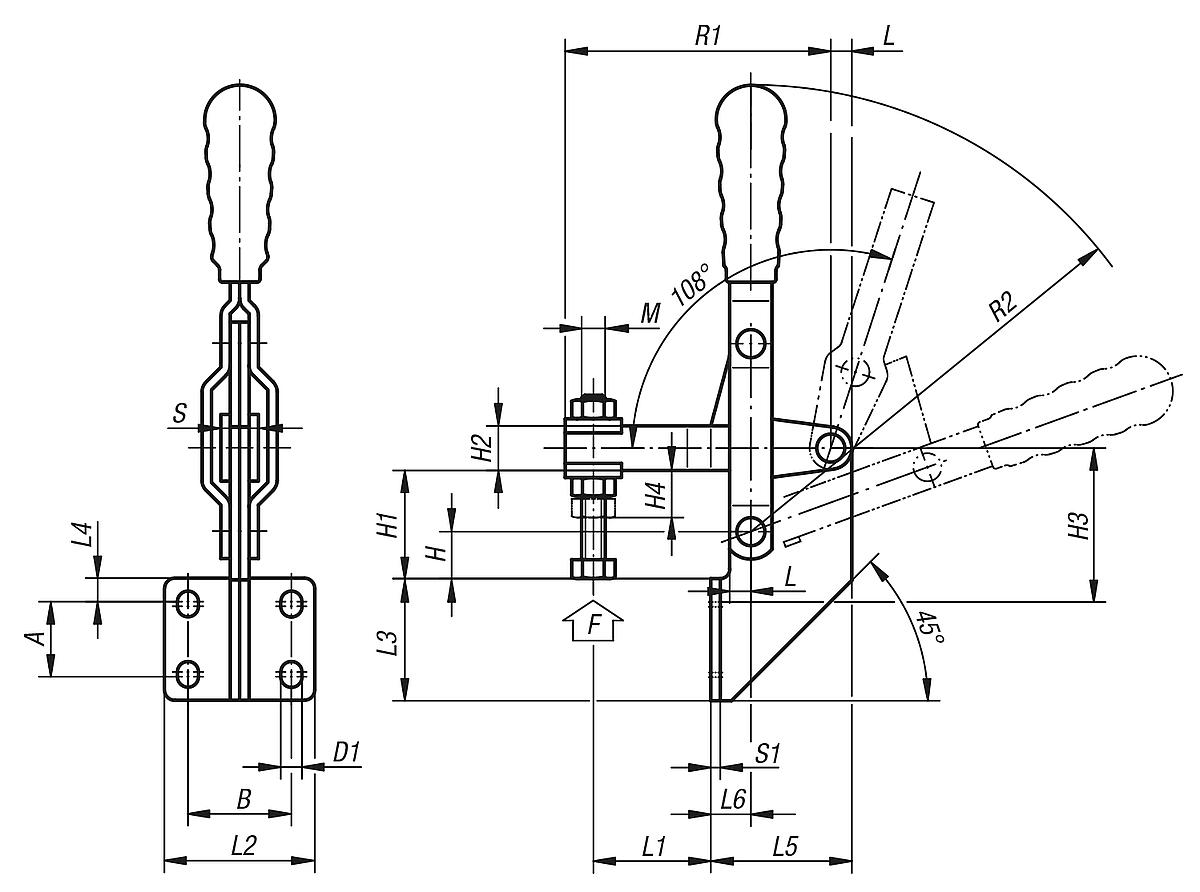

Eigenschaften
| A max.: | 16 |
|---|---|
| A min.: | 14 |
| B: | 22 |
| D: | M5x35 |
| D1: | 4,5 |
| F kN: | 0,8 |
| Gewicht ca. kg: | 0,110 |
| H: | 10 |
| H1: | 23 |
| H2: | 9,5 |
| H3: | 33 |
| H4: | 10 |
| L: | 4,5 |
| L1 max.: | 26 |
| L1 min.: | 7 |
| L2: | 32 |
| L3: | 26 |
| L4: | 5 |
| L5: | 30 |
| L6: | 8,5 |
| R1: | 56,5 |
| R2: | 96 |
| S: | 10,5 |
| S1: | 2 |
Dokumente
1
| Variante | A max. | A min. | B | D | D1 | F kN | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | L | L1 max. | L1 min. | L2 | L3 | L4 | L5 | L6 | R1 | R2 | S | S1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10122109 (05060-05) |
16 | 14 | 22 | M5x35 | 4,5 | 0,8 | 0,110 | 10 | 23 | 9,5 | 33 | 10 | 4,5 | 26 | 7 | 32 | 26 | 5 | 30 | 8,5 | 56,5 | 96 | 10,5 | 2 | ab 14,17 € |
|
10122110 (05060-06) |
14 | 12 | 27 | M6x50 | 5,5 | 1 | 0,240 | 13 | 29 | 11,5 | 44 | 11 | 5,5 | 31 | 8 | 38 | 32 | 9 | 38 | 11,5 | 70,5 | 121 | 13,5 | 3 | ab 16,71 € |
|
10122111 (05060-08) |
21 | 19 | 32 | M8x50 | 6,5 | 2,3 | 0,390 | 16 | 35 | 14 | 51 | 14 | 7 | 40 | 12 | 45 | 39 | 9 | 45 | 13 | 86 | 151 | 16 | 3 | ab 19,04 € |
|
10122112 (05060-10) |
28 | 26 | 38 | M10x70 | 8,5 | 3,5 | 0,545 | 20 | 39 | 18 | 55,5 | 18 | 8 | 59,5 | 18,5 | 56 | 43 | 7,5 | 50 | 15 | 110 | 177 | 18 | 3,5 | ab 25,29 € |
